Tâches

Tâches liées au contrôleur 7x20

Installation de supports de montage sur le châssis du contrôleur

Si les supports de montage sont fournis à l'intérieur des glissières, vous devez les retirer avant de commencer cette procédure, en procédant comme suit.

L'illustration suivante présente la procédure de désassemblage du kit de rails des appareils 7120/7320.

image:Illustration présentant le retrait des supports de montage de la glissière

L'illustration suivante présente la procédure de désassemblage du kit de rails de l'appareil 7420.

image:Illustration présentant le retrait du support de montage de la glissière
  1. Positionnez un support de montage contre le châssis de manière à ce que le verrou de la glissière se trouve à l'avant et que les ouvertures à encoches du support de montage soient alignées sur les broches de repère sur le côté du châssis.
  2. L'illustration suivante présente la fixation des supports de montage des appareils 7120/7320.
    image:Illustration présentant l'installation du support de montage gauche sur le châssis
  3. L'illustration suivante présente la fixation des supports de montage de l'appareil 7420.
    image:Illustrations présentant les supports de montage de droite et de gauche sur le châssis
  4. Quand les extrémités des quatre broches du châssis ressortent des quatre ouvertures à encoches du support de montage, tirez le support de montage vers l'avant du châssis de manière à ce que l'agrafe du support de montage se verrouille avec un clic audible.
  5. Vérifiez que toutes les broches de montage sont solidement fixées au châssis.
  6. Répétez ces opérations pour installer l'autre support de montage de l'autre côté du châssis.

Installation du châssis du contrôleur dans les glissières du rack

Cette procédure nécessite au moins deux personnes en raison du poids du châssis. Si vous tentez d'effectuer seul cette opération, vous risquez de vous blesser ou d'endommager l'équipement. Chargez toujours le matériel dans un rack de bas en haut.

  1. Si vous utilisez une armoire universelle de 483 mm, insérez un écrou cage carré M6 dans les trous supérieur et inférieur de l'emplacement où vous allez installer le support pour rail comme indiqué.
    image:Illustration présentant l'insertion d'un écrou cage dans le support pour rail
  2. Positionnez un ensemble glissière sur votre rack en faisant ressortir les crochets placés à chaque extrémité de l'ensemble glissière à l'extérieur des montants avant et arrière du rack. L'illustration suivante présente les crochets de l'ensemble glissière.
    image:Illustration présentant l'installation du support du rail droit sur le montant avant du rack
  3. Fixez chaque ensemble glissière aux montants du rack sans serrer totalement les vis.
  4. A partir de l'avant du rack, déterminez la largeur adéquate entre les rails à l'aide de la pièce d'écartement (1).
    image:Illustration présentant le positionnement et l'installation de l'outil de la pièce d'écartement des rails à l'avant du rack
  5. Serrez les vis sur les crochets.
  6. Retirez la pièce d'écartement et assurez-vous que les rails sont solidement fixés au rack.
  7. Si votre rail est équipé d'une barre stabilisatrice, étendez-la au bas du rack.
    image:Illustration présentant la barre stabilisatrice étendue depuis le rack
  8. Abaissez cette barre si vous ne l'avez pas déjà fait.
  9. Poussez aussi loin que possible les glissières dans les ensembles glissière du rack.
  10. Soulevez le châssis afin que les extrémités arrière des supports de montage soient alignées avec la glissière et insérez le châssis dans les glissières en le poussant lentement jusqu'à ce que les supports de montage atteignent la butée (environ 30 cm). Vous entendez un déclic.

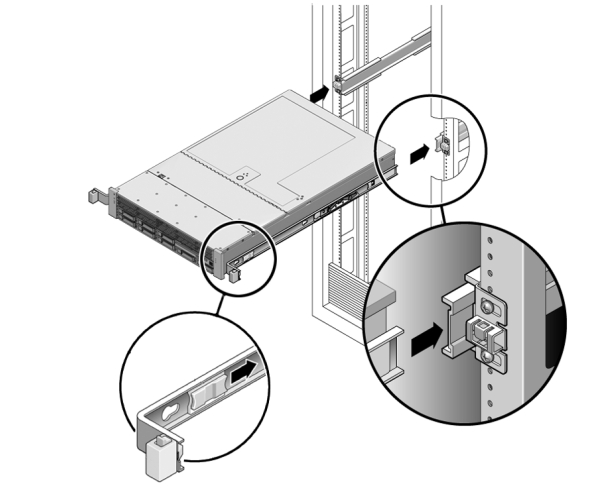

  11. L'illustration suivante présente l'insertion du châssis de l'appareil 7120/7320 et l'utilisation des verrous des glissières.
    image:Illustration présentant l'insertion des supports de montage du châssis dans les glissières
  12. L'illustration suivante présente l'insertion du châssis de l'appareil 7420.
    image:Illustration présentant l'insertion des supports de montage du châssis dans les glissières

Installation du module de fixation des câbles.

Cette procédure s'effectue depuis l'arrière du rack.

  1. Fixez l'extension de glissière du module de fixation des câbles à la glissière gauche jusqu'à ce que l'extension s'enclenche.
    image:Illustration présentant l'insertion des rallonges de rail dans la glissière de gauche
  2. Insérez le connecteur du support de montage du module de fixation des câbles dans la glissière droite jusqu'à ce que le connecteur s'enclenche.
    image:Illustration présentant l'insertion du support de montage de droite dans la glissière
  3. Insérez le connecteur de glissière droit du module de fixation des câbles (1) dans l'ensemble glissière droit (2) jusqu'à ce que le connecteur s'enclenche.
    image:Illustration présentant l'installation du connecteur de la glissière dans la rallonge du rail de droite
  4. Insérez le connecteur de glissière gauche du module de fixation des câbles (1) dans l'ensemble glissière gauche (2) jusqu'à ce que le connecteur s'enclenche.
    image:Illustration présentant l'installation du connecteur de la glissière dans la rallonge du rail de gauche
  5. Après avoir installé et guidé les câbles dans le module, fixez le crochet et les brides (1) pour maintenir les câbles. Puis fixez les bascules externes droite et gauche pour supporter le module.
    image:Illustration présentant l'installation du crochet et des brides sur le module de fixation des câbles
