Tâches

Tâches liées au contrôleur ZS3-2

Installation du contrôleur dans le rack

Attention : cette procédure nécessite au moins deux personnes en raison du poids du châssis. Si vous tentez d'effectuer seul cette opération, vous risquez de vous blesser ou d'endommager l'équipement. Chargez toujours le matériel dans un rack de bas en haut.

  1. Tirez les glissières (montées dans l'ensemble glissière) vers vous jusqu'à la butée (environ 30 cm hors du rack).
  2. Soulevez le châssis afin que les extrémités arrière des supports de montage soient alignées avec la glissière et insérez le châssis dans les glissières en le poussant lentement jusqu'à ce que les supports de montage atteignent la butée (environ 30 cm). Vous entendez un déclic.

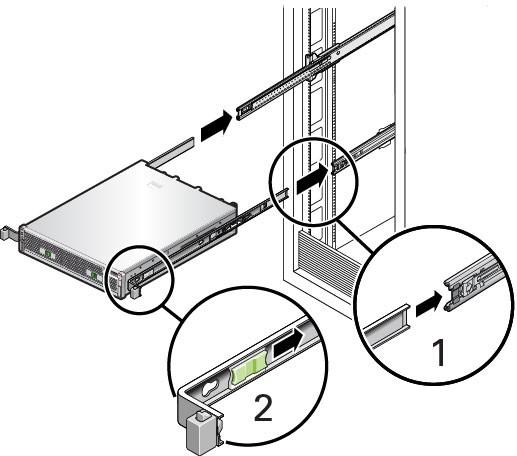

  3. L'illustration suivante présente l'insertion du châssis et l'utilisation des verrous des glissières.
    image:Illustration présentant l'insertion du châssis dans les glissières

Installation du module de fixation des câbles

  1. Déballez le module de fixation des câbles (CMA) et identifiez ces composants. Reportez-vous à la section Composants CMA.
  2. Si le CMA contient des capots de câbles plats (pour un châssis 1U), installez les capots de câbles ronds 2U fournis dans le kit d'accessoires.

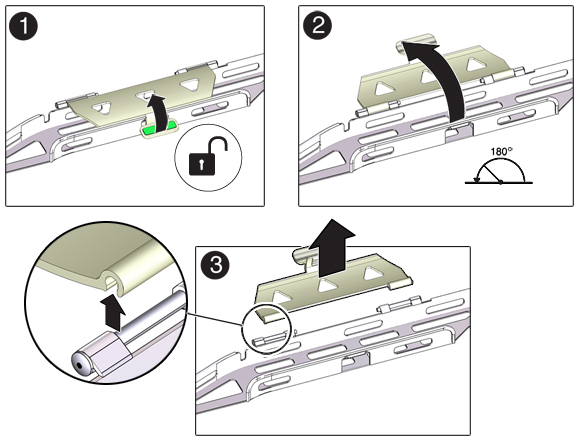

  3. Pour remplacer les capots de câbles plats : retirez chaque capot de câble plat en soulevant la poignée du capot de câbles (1) et en l'ouvrant à 180 degrés en position horizontale (2). Exercez une pression vers le haut sur le bord extérieur de chaque connecteur de charnière jusqu'à ce que le connecteur de charnière se détache de la charnière (3). Placez chaque capot de câble rond à l'horizontale par rapport aux charnières et alignez les connecteurs de charnières avec les charnières. A l'aide de votre pouce, exercez une pression vers le bas sur chaque connecteur de charnières pour emboîter le connecteur de charnières dans son emplacement. Abaissez les capots de câbles et appuyez sur la poignée de capot de câbles pour les verrouiller dans la position de fermeture.
    image:Illustrations présentant le remplacement des capots de câbles plats
  4. Assurez-vous que les six bandes Velcro sont taraudées dans le CMA.
  5. Afin d'éviter que le rack ne bascule, assurez-vous que tous les dispositifs antibasculement du rack sont étendus.
  6. Etendez le contrôleur de stockage sur environ 13 cm hors de l'avant du rack.

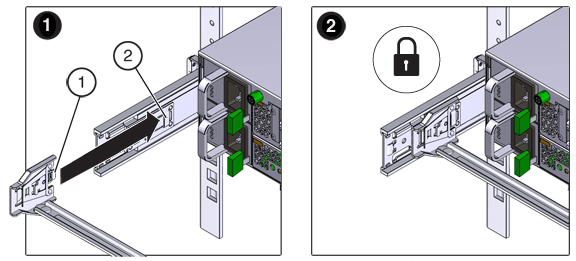

  7. A l'arrière du rack, insérez le connecteur A du CMA dans l'emplacement avant sur la glissière gauche jusqu'à ce qu'il s'enclenche en émettant un clic (images 1 et 2). L'onglet du connecteur A (1) passe dans l'emplacement avant de la glissière (2). Tirez doucement sur le côté gauche de la barre coulissante avant afin de vérifier que le connecteur A est correctement inséré.
    image:Illustration présentant l'insertion du module de fixation des câbles dans le rack
  8. Tenez le CMA et ne le laissez pas pendre sous son poids avant qu'il ne soit fixé aux quatre points de connexion.

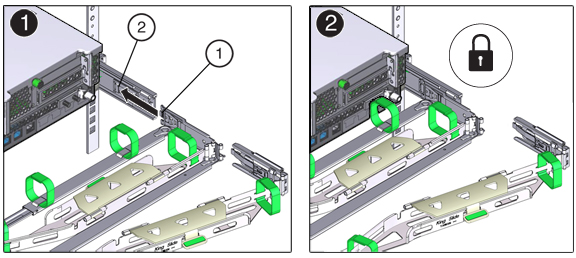

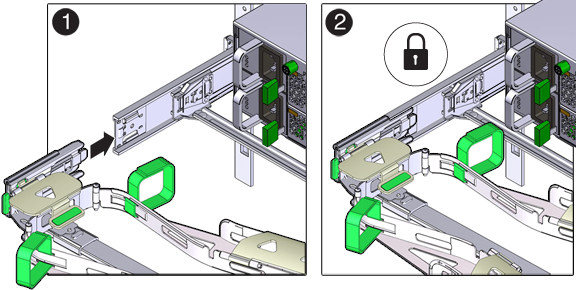

  9. Insérez le connecteur B du CMA dans l'emplacement avant sur la glissière droite jusqu'à ce qu'il s'enclenche en émettant un clic (images 1 et 2). L'onglet du connecteur B (1) passe dans l'emplacement avant de la glissière (2). Tirez doucement sur le côté droit de la barre coulissante avant afin de vérifier que le connecteur B est correctement inséré.
    image:Illustration présentant l'insertion du côté droit du module de fixation des câbles

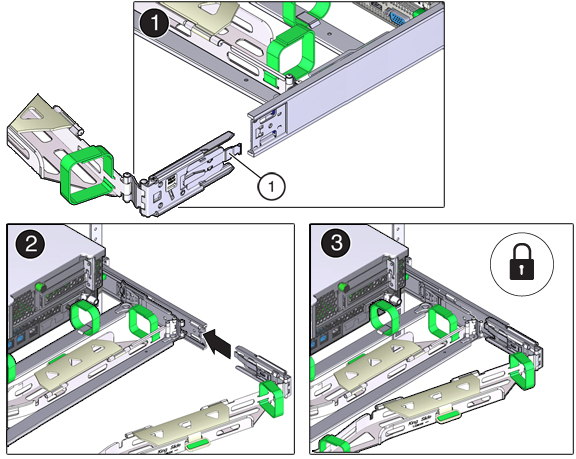

  10. Pour installer le connecteur C du CMA dans la glissière de droite, exécutez les étapes suivantes : - Alignez le connecteur C à la glissière de façon à ce que le ressort de verrouillage (1) soit positionné à l'intérieur (côté serveur) de la glissière de droite (image 1). - Insérez le connecteur C dans la glissière de droite jusqu'à ce qu'il soit verrouillé dans son emplacement (vous entendrez un déclic) (images 2 et 3). - Tirez doucement sur le côté droit de la barre coulissante arrière du CMA pour vérifier que le connecteur C est correctement inséré.
    image:Illustration présentant l'insertion du connecteur C dans le rack

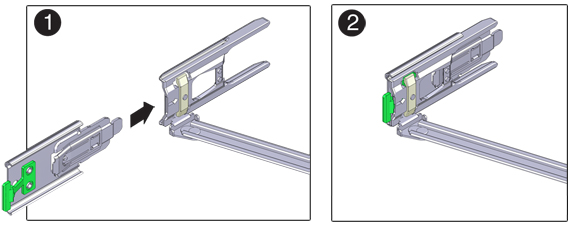

  11. Pour préparer l'installation du connecteur D du CMA, retirez la bande fixant le crochet de bascule de la glissière au connecteur D et assurez-vous que le crochet de bascule est aligné correctement avec le connecteur D (images 1 et 2).
    image:Illustration présentant la préparation du connecteur D à l'installation
  12. Tout en maintenant le crochet de bascule de la glissière en place, insérez le connecteur D et le crochet de bascule de glissière qui lui est associé dans la glissière gauche jusqu'à ce que le connecteur D s'enclenche en émettant un clic (images 1 et 2). Lorsque vous insérez le connecteur D dans la glissière, la méthode la plus simple et privilégiée est d'installer le connecteur D et le crochet de bascule en un ensemble dans la glissière.
    image:Illustration présentant l'insertion du connecteur D dans la glissière
  13. Tirez doucement sur le côté gauche de la barre coulissante arrière du CMA afin de vérifier que le connecteur D est correctement inséré.
  14. Tirez doucement sur les quatre points de connexion du CMA pour vous assurer que les connecteurs CMA sont complètement insérés avant de laisser le CMA tenir par son propre poids.

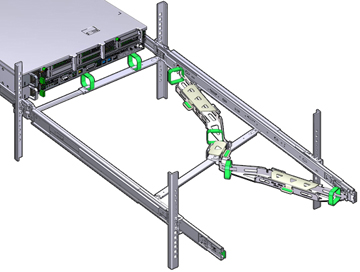

  15. Vérifiez que les glissières et le CMA fonctionnent correctement avant d'acheminer les câbles par le CMA : a) Assurez-vous que tous les dispositifs anti-basculement du rack sont étendus pour empêcher le basculement du rack. b) Etendez le contrôleur depuis l'avant du rack jusqu'à ce que le CMA soit complètement étendu.
    image:Illustration présentant le contrôleur complètement étendu depuis le rack
  16. Replacez le contrôleur de stockage dans le rack. Lorsque vous poussez le contrôleur de stockage à l'intérieur du rack, vérifiez que le CMA rentre sans plier.

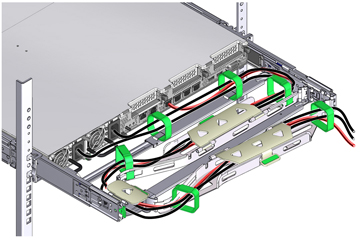

  17. Ouvrez les capots de câbles du CMA, acheminez les câbles du contrôleur par les chemins de câbles du CMA, fermez les capots de câbles et fixez les câbles avec les six bandes Velcro. Acheminez les câbles via les chemins de câbles dans l'ordre suivant : a) Acheminez les câbles via le chemin de câbles avant, b) puis via le petit chemin de câbles, c) puis via le chemin de câbles arrière.
    image:Illustration présentant l'acheminement des câbles via les chemins de câbles
  18. Lorsque vous fixez les câbles avec les bandes Velcro situées sur la barre coulissante avant, assurez-vous que les bandes Velcro ne s'enroulent pas autour de la partie inférieure de la barre coulissante ; autrement, l'extension et la contraction de la barre coulissante pourraient être entravées lorsque le serveur est sorti hors du rack et lorsqu'il est inséré à nouveau dans le rack.
  19. Assurez-vous que les câbles fixés ne dépassent pas du haut ou de la partie inférieure du serveur auquel ils sont attachés ; dans le cas contraire, les câbles risqueraient de s'accrocher à d'autres matériels installés dans le rack lorsque le serveur est retiré du rack ou lorsqu'il y est réinséré.
  20. Si nécessaire, groupez les câbles à l'aide de bandes Velcro supplémentaires pour vous assurer qu'ils restent à l'écart du reste du matériel. Si vous devez installer des bandes Velcro supplémentaires, enroulez-les uniquement autour des câbles et non pas autour des composants CMA ; autrement, l'extension et la contraction des barres coulissantes CMA pourraient être entravées lorsque le serveur est sorti hors du rack et lorsqu'il est inséré à nouveau dans le rack.

Vérification du fonctionnement des glissières et du CMA

  1. Assurez-vous que tous les dispositifs anti-basculement du rack sont étendus afin d'éviter le basculement du rack lors de la sortie du contrôleur de stockage hors du rack.
  2. Tirez lentement le contrôleur de stockage hors du rack jusqu'à ce que les glissières atteignent leurs butées.
  3. Inspectez les câbles raccordés pour vérifier qu'ils ne sont ni pliés ni tordus.
  4. Vérifiez que le CMA se déploie complètement avec les glissières.
  5. Poussez le contrôleur de stockage à l'intérieur du rack et vérifiez que le CMA rentre sans plier.
  6. Ajustez les brides des câbles et le CMA, le cas échéant.

Retrait du module de fixation des câbles (CMA)

  1. Assurez-vous que tous les dispositifs anti-basculement du rack sont étendus afin d'éviter le basculement du rack lors de la sortie du contrôleur de stockage hors du rack.
  2. Pour faciliter le retrait du CMA, étendez le contrôleur de stockage sur environ 13 cm hors de l'avant du rack.
  3. Pour débrancher les câbles du CMA, effectuez la procédure suivante :

    - Débranchez tous les câbles à l'arrière du contrôleur de stockage.

    - Au besoin, retirez toute bande Velcro supplémentaire mise en place pour grouper les câbles.

    - Ouvrez les six bandes Velcro qui servent à fixer les câbles.

    - Ouvrez les trois capots de câbles en position totalement ouverte.

    - Retirez les câbles du CMA et mettez-les de côté.

  4. Pour déconnecter le connecteur D, exécutez les étapes suivantes : appuyez sur l'onglet de dégagement vert sur le crochet de bascule de la glissière vers la gauche et faites glisser le connecteur D hors de la glissière gauche. Tenez le CMA jusqu'à ce que le reste des connecteurs soit déconnecté. Ne laissez pas le CMA pendre sous son poids. - Utilisez votre main droite pour tenir le CMA et votre pouce gauche pour pousser (vers la gauche) sur l'onglet de dégagement du crochet de bascule du connecteur D libellé PUSH. Retirez ensuite le crochet de bascule hors de la glissière gauche et mettez-le de côté.
  5. Pour déconnecter le connecteur C, procédez comme suit :

    - Placez votre bras gauche sous le CMA pour le soutenir.

    - Utilisez votre pouce droit pour pousser (vers la droite) sur l'onglet de dégagement du connecteur C libellé PUSH et retirez le connecteur C de la glissière droite.

  6. Pour déconnecter le connecteur B, procédez comme suit :

    - Placez votre bras droit sous le CMA pour le soutenir et saisissez l'extrémité arrière du connecteur B avec votre main droite.

    - Utilisez votre pouce gauche pour pousser le levier de dégagement du connecteur B vers la gauche à partir de la glissière droite et utilisez votre main droite pour retirer le connecteur hors de la glissière.

  7. Pour déconnecter le connecteur A, procédez comme suit :

    - Placez votre bras gauche sous le CMA pour le soutenir et saisissez l'extrémité arrière du connecteur A avec votre main droite.

    - Utilisez votre pouce droit pour pousser le levier de dégagement du connecteur A vers la droite à partir de la glissière gauche et utilisez votre main gauche pour retirer le connecteur hors de la glissière.

  8. Retirez le CMA du rack et posez-le sur une surface plate.
  9. Accédez à l'avant du rack et poussez le contrôleur de stockage à l'intérieur du rack.
