Tâches

Tâches liées à l'appareil DE2 24C

Installation de l'étagère de disques dans les rails coulissants du rack

  1. Le boîtier Oracle Storage Drive Enclosure DE2-24C requiert quatre unités de montage standard (4RU) d'espace vertical dans l'armoire. En commençant par le bas de l'armoire, repérez la hauteur d'unité de rack (RU) appropriée. Installez les étagères de disques sous les contrôleurs pour éviter un basculement du rack.
  2. Si vous utilisez une armoire universelle non taraudée de 483 mm ou une armoire Sun Rack II, insérez un écrou cage dans le huitième trou du rack en partant du bas, et ce dans chaque rail avant de l'espace 4RU.

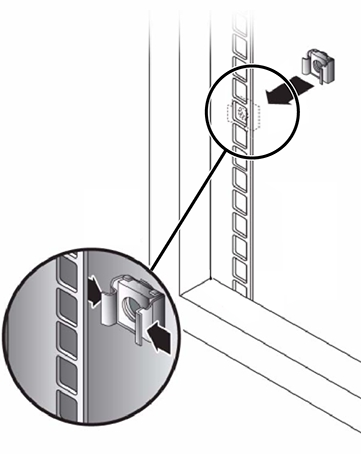

    image:Illustration présentant un détail de l'insertion de l'écrou cage dans le montant de droite du rack
  3. Préparez les vis à chaque extrémité du rail :

    - Armoire non taraudée à trous carrés : aucune préparation.

    - Armoire non taraudée à trous circulaires : retirez les vis de chaque extrémité de rail et mettez-les de côté. Localisez les vis pour les armoires à trous circulaires et placez-les sur le côté.

    - Armoire taraudée : retirez les vis et replacez-les dans le sens opposé (à partir de l'intérieur de la bride du rail) afin qu'elles servent de broches de repère. Retirez également l'écrou collier de chaque extrémité du rail avant et abandonnez.

  4. Positionnez l'avant des rails dans l'armoire, en plaçant la bride des rails à l'intérieur de la bride de l'armoire, l'étiquette des rails étant orientée vers l'intérieur de l'armoire.

    - Armoires non taraudées à trous carrés : les têtes de vis rentrent dans les trous du rack.

    - Armoire non taraudée à trous circulaires : insérez deux vis dans le rack et dans l'extrémité avant de chaque rail. Ne les insérez pas dans l'écrou cage du rack ou dans l'écrou collier du rail.

    - Armoire taraudée : les broches de repère rentrent à l'intérieur des trous du rack.

  5. Ajustez la longueur des rails.

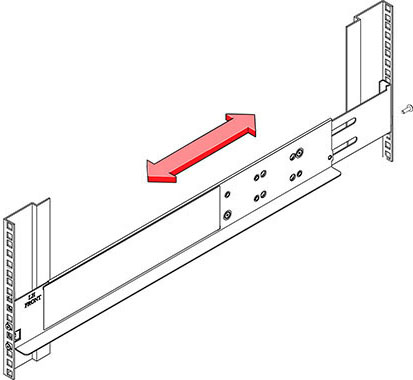

    image:Illustration présentant les rails en extension afin de s'ajuster au rack
  6. Insérez une vis dans le rack et dans l'arrière de chaque rail.
  7. Serrez les deux vis de verrouillage dans les rails.

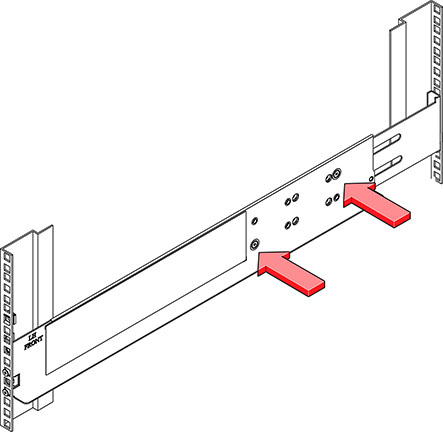

    image:Illustration présentant l'emplacement des deux vis de verrouillage dans le rail
  8. A l'aide d'un élévateur mécanique ou de deux personnes, une de chaque côté de l'étagère de disques, soulevez avec précaution l'étagère et posez-la sur le rebord inférieur des rails gauche et droit. Ne la soulevez pas à l'aide des poignées de l'alimentation.

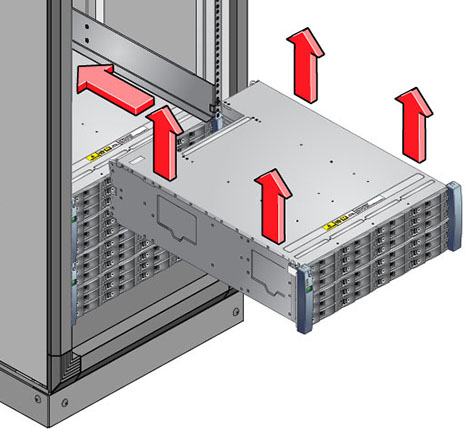

    image:Illustration présentant la manière adéquate d'installer l'étagère dans le rack
  9. Faites glisser l'étagère avec précaution dans l'armoire. Assurez-vous que l'étagère est complètement en place dans les rails. Si vous retirez l'étagère pour la remettre en place, soutenez-la en permanence.
  10. Retirez les capuchons latéraux avant, installez deux vis de chaque côté et replacez les capuchons.
  11. Installez une longue vis de blocage par rail pour fixer l'arrière de l'étagère à l'arrière du rack.

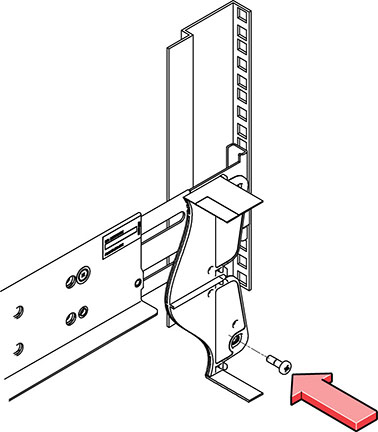

    image:Illustration présentant une longue vis de blocage dans le rail
  12. Branchez le câble d'alimentation pour alimenter l'étagère de disques comme décrit dans la section suivante.

Mise sous tension de l'étagère de disques

Vérifiez que les mesures de sécurité en matière d'alimentation électrique sont appliquées avant de mettre votre étagère de disques sous tension :

  1. Branchez un câble d'alimentation dans chaque alimentation équipée d'un module de ventilateur.
  2. Branchez l'autre extrémité des cordons d'alimentation dans la source d'alimentation externe de l'armoire.

    Remarque -  Pour garantir la redondance, les cordons d'alimentation doivent être connectés à deux sources d'alimentation séparées et indépendantes.

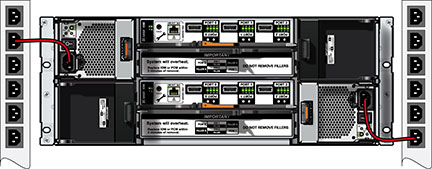

    image:Illustration présentant deux cordons d'alimentation connectés à la source gauche et droite d'alimentation du rack
  3. Mettez sous tension la source d'alimentation externe.
  4. Placez les interrupteurs Marche/Arrêt sur la position "I".
  5. Le cas échéant, activez les disjoncteurs de l'armoire.
  6. Après la mise sous tension de l'étagère de disques, qui peut prendre plusieurs minutes, assurez-vous que l'indicateur d'alimentation du système situé à l'avant de l'étagère de disques et les indicateurs d'état des alimentations avec module de ventilateur situés à l'arrière sont allumés en vert de façon continue. Si ce n'est pas le cas, mettez l'étagère de disques hors tension comme décrit dans la section suivante et remettez en place le module défectueux. Si l'indicateur d'état du module n'est pas allumé en vert de façon continue après la réinsertion du module, contactez le service client Oracle.
    image:Illustration présentant l'emplacement d'un indicateur de statut sur l'alimentation du module de ventilateur
  7. Exécutez les tâches de configuration du logiciel comme décrit dans le guide d'installation du contrôleur de stockage.

Mise hors tension de l'étagère de disques

La plupart des composants d'une étagère de disques sont remplaçables à chaud, vous n'avez donc pas besoin de mettre l'étagère hors tension lors du remplacement des composants. Ne retirez pas un composant si aucun composant de remplacement n'est disponible dans l'immédiat. L'étagère de disques ne doit pas fonctionner si tous ses composants ne sont pas en place.

La mise hors tension ou le retrait de toutes les chaînes SAS d'une étagère de disques entraîne la panique du ou des contrôleurs pour empêcher la perte de données, à moins que l'étagère ne fasse partie d'un pool de données NSPF (No Single Point of Failure, aucun point de panne unique). Pour éviter ce type d'incident, arrêtez le ou les contrôleurs avant de mettre l'étagère hors service. Pour obtenir des informations sur les profils NSPF, reportez-vous à la section Configuration d’un profil de données du manuel Guide d’administration des systèmes Oracle ZFS Storage Appliance .

  1. Arrêtez toutes les entrées et les sorties vers et en provenance de l'étagère de disques.
  2. Patientez pendant environ deux minutes jusqu'à ce que tous les indicateurs d'activité des disques aient arrêté de clignoter.
  3. Placez les interrupteurs Marche/Arrêt sur la position "O" (Arrêt).
  4. Déconnectez les cordons d'alimentation de la source d'alimentation externe de l'armoire.

    Remarque -  Il est nécessaire de débrancher tous les cordons d'alimentation pour retirer toute source d'alimentation de l'étagère de disque.
