Tâches liées au contrôleur ZS3-4

Installation de supports de montage sur le châssis du contrôleur

Si les supports de montage sont fournis à l'intérieur des glissières, vous devez les retirer avant de commencer cette procédure, en procédant comme suit.

• Déballez les glissières et localisez leur verrou situé à l'avant de l'ensemble.

• Serrez et maintenez les languettes en haut et en bas du verrou (1) tout en tirant le support de montage jusqu'à la butée.

• Poussez le bouton de déverrouillage du support de montage vers l'avant (2) et retirez en même temps le support de montage de l'ensemble.

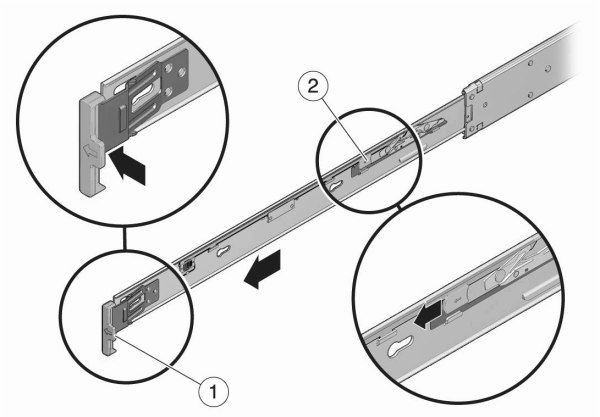

L'illustration suivante présente la procédure de désassemblage du kit de rails.

1. Positionnez un support de montage contre le châssis de manière à ce que le verrou de la glissière se trouve à l'avant et que les ouvertures à encoches du support de montage soient alignées sur les broches de repère sur le côté du châssis.

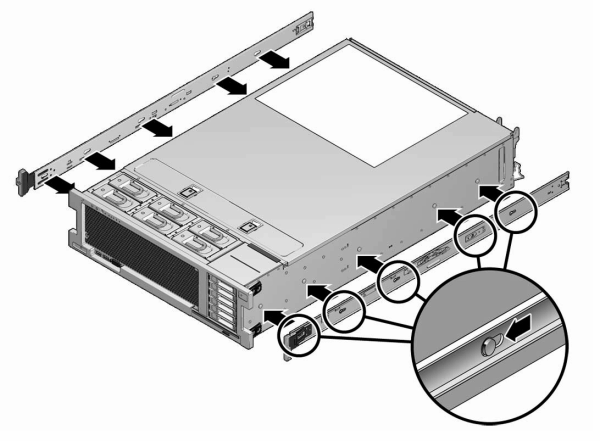

2. L'illustration suivante présente la procédure de fixation des supports de montage.

3. Quand les extrémités des quatre broches du châssis ressortent des quatre ouvertures à encoches du support de montage, tirez le support de montage vers l'avant du châssis de manière à ce que l'agrafe du support de montage se verrouille avec un clic audible.
4. Vérifiez que toutes les broches de montage sont solidement fixées au châssis.
5. Répétez ces opérations pour installer l'autre support de montage de l'autre côté du châssis.

Installation du châssis du contrôleur dans les glissières du rack

Cette procédure nécessite au moins deux personnes en raison du poids du châssis. Si vous tentez d'effectuer seul cette opération, vous risquez de vous blesser ou d'endommager l'équipement. Chargez toujours le matériel dans un rack de bas en haut.

1. Si vous utilisez une armoire universelle de 483 mm, insérez un écrou cage carré M6 dans les trous supérieur et inférieur de l'emplacement où vous allez installer le support pour rail comme indiqué.

2. Positionnez un ensemble glissière sur votre rack en faisant ressortir les crochets placés à chaque extrémité de l'ensemble glissière à l'extérieur des montants avant et arrière du rack. L'illustration suivante présente les crochets de l'ensemble glissière.

3. Fixez chaque ensemble glissière aux montants du rack sans serrer totalement les vis.

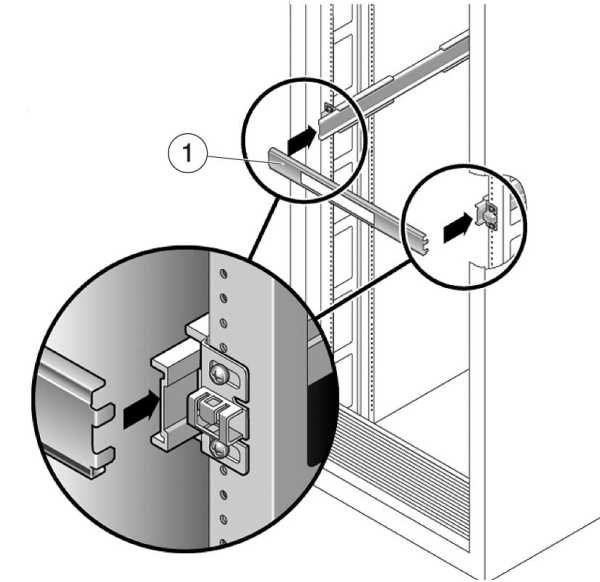

4. A partir de l'avant du rack, déterminez la largeur adéquate entre les rails à l'aide de la pièce d'écartement (1).

5. Serrez les vis sur les crochets.
6. Retirez la pièce d'écartement et assurez-vous que les rails sont solidement fixés au rack.

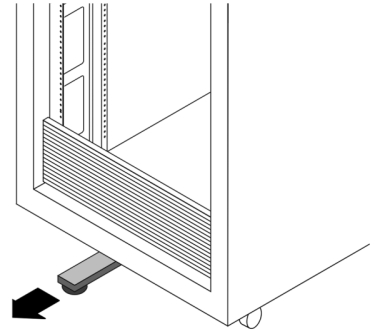

7. Si votre rail est équipé d'une barre stabilisatrice, étendez-la au bas du rack.

8. Abaissez cette barre si vous ne l'avez pas déjà fait.
9. Poussez aussi loin que possible les glissières dans les ensembles glissière du rack.

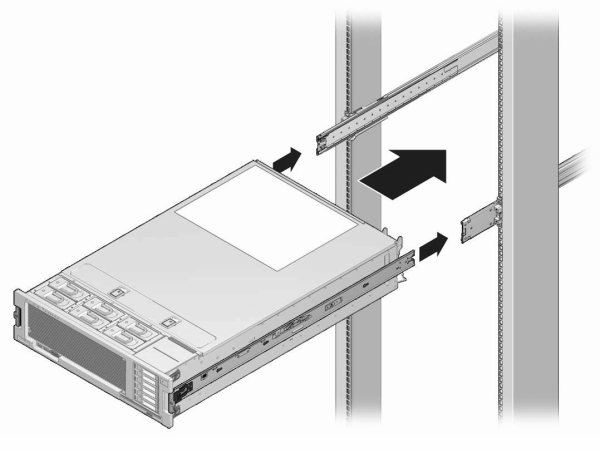

10. Soulevez le châssis afin que les extrémités arrière des supports de montage soient alignées avec la glissière et insérez le châssis dans les glissières en le poussant lentement jusqu'à ce que les supports de montage atteignent la butée (environ 30 cm). Vous entendez un déclic.
11. L'illustration suivante présente l'insertion du châssis.


Installation du module de fixation des câbles.

Cette procédure s'effectue depuis l'arrière du rack.

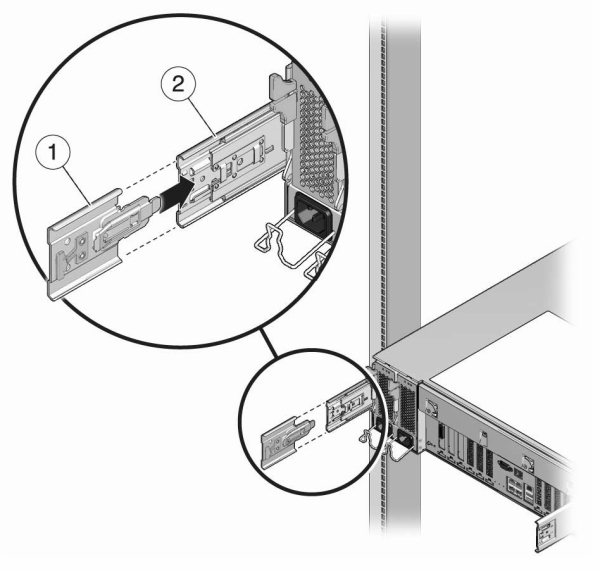

1. Fixez l'extension de glissière du module de fixation des câbles à la glissière gauche jusqu'à ce que l'extension s'enclenche.

2. Insérez le connecteur du support de montage du module de fixation des câbles dans la glissière droite jusqu'à ce que le connecteur s'enclenche.

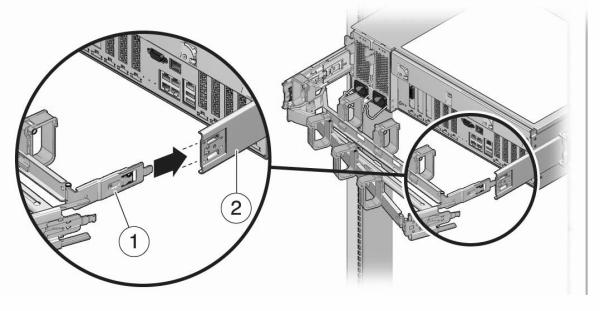

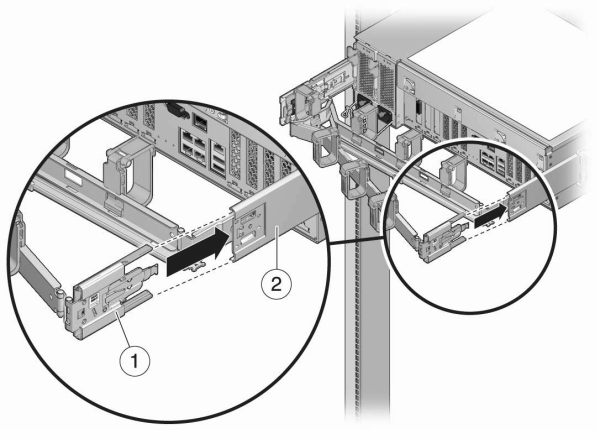

3. Insérez le connecteur de glissière droit du module de fixation des câbles (1) dans l'ensemble glissière droit (2) jusqu'à ce que le connecteur s'enclenche.

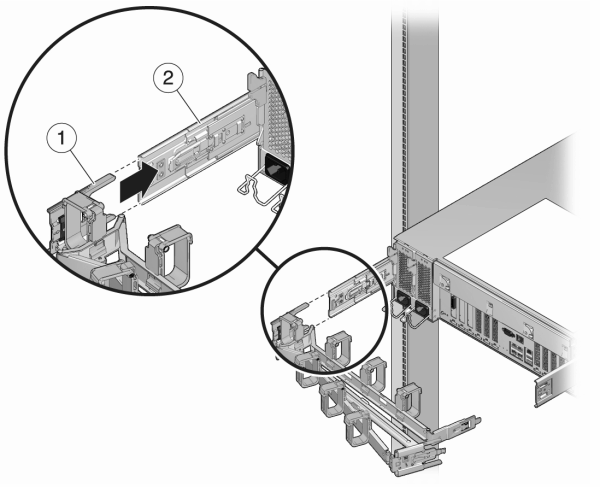

4. Insérez le connecteur de glissière gauche du module de fixation des câbles (1) dans l'ensemble glissière gauche (2) jusqu'à ce que le connecteur s'enclenche.

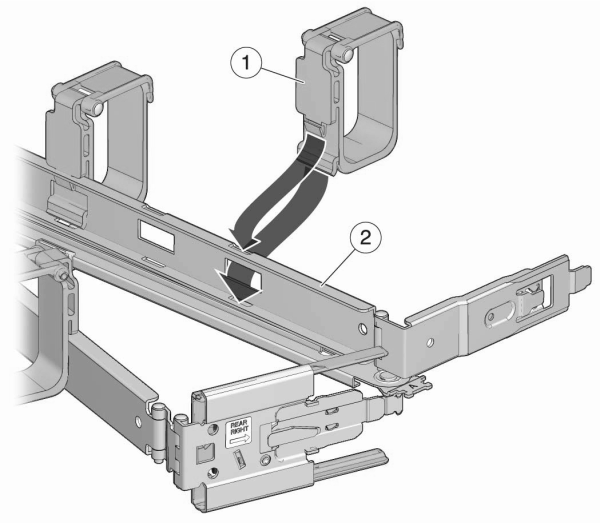

5. Après avoir installé et guidé les câbles dans le module, fixez le crochet et les brides (1) pour maintenir les câbles. Puis fixez les bascules externes droite et gauche pour supporter le module.
