Considérations relatives au clustering pour Infiniband

A l'instar d'un réseau construit au-dessus de périphériques Ethernet, un réseau Infiniband doit faire partie d'une topologie Fabric redondante pour se prémunir des pannes réseau à l'intérieur et à l'extérieur de l'appareil. La topologie réseau doit inclure IPMP pour protéger contre les pannes réseau au niveau de la liaison avec un plan de redondance plus large pour les adaptateurs de canal hôte (HCA), les commutateurs et les gestionnaires de sous-réseau.

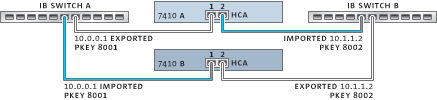

Figure 10-6  Considérations relatives au clustering pour Infiniband

image:Considérations relatives au clustering pour Infiniband

Pour garantir une configuration de cluster appropriée, chaque tête doit recevoir des HCA identiques dans des emplacements identiques. En outre, chaque port HCA correspondant doit être configuré dans la même partition (pkey) sur le gestionnaire de sous-réseau avec des privilèges d'appartenance identiques associés au même réseau. Pour limiter la complexité et garantir une redondance adaptée, il est recommandé d'intégrer chaque port à une seule partition du sous-réseau Infiniband. Il est possible de configurer les interfaces réseau en tant que ressources singleton ou privées, à condition qu'elles possèdent une configuration IP statique. Lorsqu'ils sont configurés en tant que ressources singleton, tous les périphériques et les liaisons de données de la partition Infiniband doivent être actifs sur une seule tête à un moment précis. Pour un exemple concret, voir l'illustration ci-dessus. Les modifications apportées à l'appartenance de la partition pour les ports correspondants doivent avoir lieu en même temps et conformément aux règles de clustering ci-dessus. Vous pouvez obtenir l'aide de votre revendeur Oracle agréé ou de tout agent technique dans la planification des mises à niveau matérielles compatibles.
