タスク

7x20 コントローラのタスク

固定器具をコントローラシャーシに設置する

固定器具がスライドレールに入った状態で出荷されている場合、この手順を開始する前に、次のようにして取り外す必要があります。

次の図は、7120/7320 レールキットを取り外す手順を示しています。

image:スライドレールから固定器具を取り外す方法を示す図

次の図は、7420 レールキットを取り外す手順を示しています。

image:スライドレールから固定器具を取り外す方法を示す図
  1. 固定器具をシャーシに合わせます。このとき、スライドレールロックがシャーシの前側になるようにし、固定器具のはめ込み用の穴をシャーシ側面の位置決め用ピンに合わせます。
  2. 次の図は、7120/7320 の固定器具の取り付け方法を示しています。
    image:シャーシに取り付けられる左側の固定部品を示す図。
  3. 次の図は、7420 の固定器具の取り付け方法を示しています。
    image:シャーシの両側に取り付けられる左右の固定部品を示す図。
  4. シャーシの 4 つの位置決め用ピンの頭が固定器具の 4 つのはめ込み用の穴から突き出た状態で、固定器具の留め具がパチンとロックされるまで固定器具をシャーシの前方に引っ張ります。
  5. すべての固定ピンがシャーシにしっかり固定されていることを確認します。
  6. この手順を繰り返して、残りの固定器具をシャーシの反対側に設置します。

コントローラシャーシをラックのスライドレールに設置する

この手順には、シャーシの重さのため最低 2 人が必要です。この手順を 1 人で実行すると、機器が損傷したり、けがをする可能性があります。装置をラックに積載する際は、常に下から上の順に行なってください。

  1. 汎用の 19 インチキャビネットを使用する場合、図に示すように、レールプレートを設置する位置の上と下の穴に角穴 M6 ケージナットをはめ込みます。
    image:レールプレートにケージナットを挿入する方法を示す図
  2. スライドレール構成部品の両端にある器具が、前面および背面のラックポストの外側になるように、スライドレール構成部品をラックに合わせます。次の図に、レール構成部品の器具を示します。
    image:前面のラックポストに取り付けられる右側のレール固定部品を示す図。
  3. スライドレール構成部品をラックポストに取り付けますが、ねじを完全に締め付けないでください。
  4. ラック前面からレール幅のスペーサを使用して、レールの幅を正しく設定します (1)。
    image:ラック前面へのレール幅スペーサツールの配置と取り付けを示す図
  5. 器具のねじを締め付けます。
  6. スペーサを取り外し、レールがラックにしっかりと取り付けられていることを確認します。
  7. ラックに転倒防止脚がある場合、ラックの下から引き出します。
    image:ラックから引き出された転倒防止脚を示す図
  8. ラック安定脚を下げていない場合は下げます。
  9. スライドレールをラックのスライドレール構成部品にできるだけ奥まで押し込みます。
  10. 固定器具の後ろの端がスライドレールに合うようにシャーシを持ち上げ、シャーシをスライドレールに挿入します。固定器具がスライドレール停止位置に合うまでシャーシをゆっくり押し込みます (約 12 インチ、30 cm)。かみ合うと、「カチッ」と音がします。

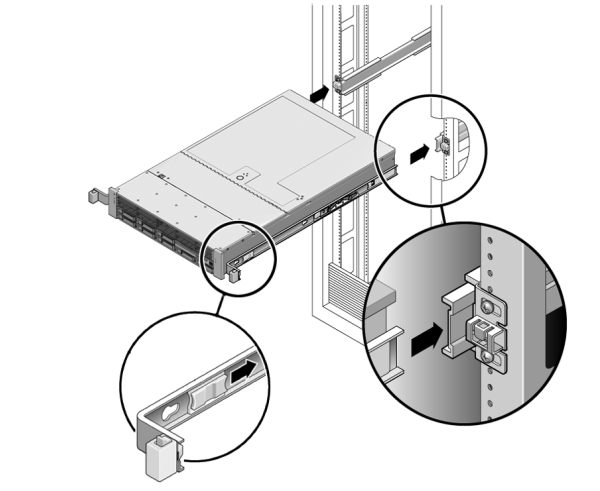

  11. 次の図は、7120/7320 のシャーシの挿入と、スライドレールロックの使用方法を示しています。
    image:スライドレールにシャーシ固定部品を挿入する方法を示す図
  12. 次の図は、7420 のシャーシの挿入を示しています。
    image:スライドレールにシャーシ固定部品を挿入する方法を示す図

ケーブル管理構成部品を設置する

この手順は装置ラックの背面から行います。

  1. ケーブル管理構成部品 (CMA) のレール拡張部品を左側のスライドレールに取り付け、拡張部品がロックされるまで押し込みます。
    image:左側のスライドレールにレール拡張部品を挿入する方法を示す図
  2. CMA 固定器具コネクタを右側のスライドレールに挿入し、コネクタがロックされるまで押し込みます。
    image:スライドレールに右側の固定部品を挿入する方法を示す図
  3. 右側の CMA スライドレールコネクタ (1) を右側のスライドレール構成部品 (2) に挿入し、コネクタがロックされるまで押し込みます。
    image:右側のレール拡張部品にスライドレールコネクタを挿入する方法を示す図
  4. 左側の CMA スライドレールコネクタ (1) を、左側のレール構成部品に付いているレール拡張部品 (2) に挿入し、コネクタがロックされるまで押し込みます。
    image:左側のレール拡張部品にスライドレールコネクタを挿入する方法を示す図
  5. ケーブルを構成部品に設置して引き回したあと、ケーブル固定用の面ファスナー (1) を取り付けます。その後、構成部品を支えるための左右の外側のラッチを取り付けます。
    image:フック & ループストラップをケーブル管理アームに取り付ける方法を示す図
