Oracle® ZFS Storage Appliance インストールガイド

ZS3-x、7x20 コントローラ、および DE2-24、Sun Disk Shelf 用

Oracle Technology Network
ライブラリ
PDF
印刷ビュー
フィードバック
search filter icon
search icon

Document Information

このドキュメントの使用法

 1 概要

 2 設置

設置

設置

概要

注意事項

前提条件

コントローラ、キャビネット、およびディスクシェルフの設置タスク

ZS3-2 コントローラ

ZS3-2 コントローラの設置タスク

前提条件

必要な工具および装置

固定器具およびスライドレール構成部品を取り付ける

タスク

ZS3-2 コントローラのタスク

コントローラをラックに設置する

ケーブル管理アームを取り付ける

スライドレールと CMA の動作を確認する

CMA を取り外す

ZS3-4 コントローラ

ZS3-4 コントローラの設置タスク

前提条件

必要な工具および装置

タスク

ZS3-4 コントローラのタスク

固定器具をコントローラシャーシに設置する

コントローラシャーシをラックのスライドレールに設置する

ケーブル管理構成部品を設置する

7x20 コントローラ

7x20 コントローラの設置タスク

前提条件

必要な工具および装置

タスク

7x20 コントローラのタスク

固定器具をコントローラシャーシに設置する

コントローラシャーシをラックのスライドレールに設置する

ケーブル管理構成部品を設置する

コントローラ構成のサマリー

最大コントローラ構成

DE2 24C

注意事項

前提条件

必要な工具および装置

タスク

DE2 24C のタスク

ディスクシェルフをラックのスライドレールに設置する

ディスクシェルフの電源を投入する

ディスクシェルフの電源を切断する

関連項目

DE2 24P

注意事項

前提条件

必要な工具および装置

タスク

DE2 24P のタスク

ディスクシェルフをラックのスライドレールに設置する

ディスクシェルフの電源を投入する

ディスクシェルフの電源を切断する

関連項目

Sun Disk Shelf

注意事項

前提条件

必要な工具および装置

タスク

Sun Disk Shelf のタスク

Sun Disk Shelf をラックのスライドレールに設置する

関連項目

 3 配線

 4 システムの電源投入および構成

固定器具およびスライドレール構成部品を取り付ける

  1. スライドレールを開梱し、構成部品の前の方にあるスライドレールロックを探します。
  2. ロックの上下にあるつまみを押したままの状態で (1)、固定器具が止まるまで引き出します。
  3. 固定器具リリースボタンを固定器具の前方に向けて押しながら (2)、器具を構成部品から引き抜きます。

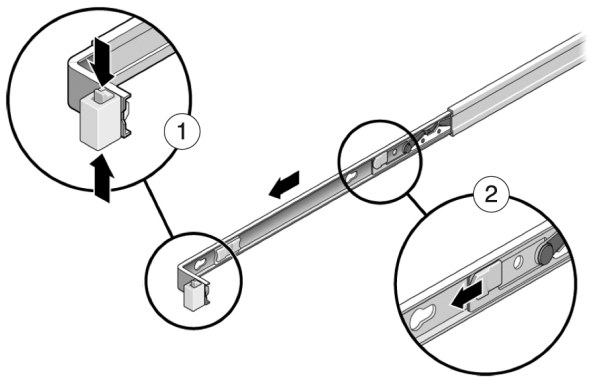

    image:スライドレールからの固定器具の取り外しを示す図
