Sun Disk Shelf のタスク
Sun Disk Shelf をラックのスライドレールに設置する
-
キャビネットの下から順に、ラックユニット (RU) の適切な高さを求めます。ラックの転倒を防ぐため、ディスクシェルフはコントローラの下に設置します。Sun Disk Shelf を取り付けるには、キャビネットに標準取り付けユニット 4 つ (4RU) 分の縦スペースが必要です。
-
汎用の 19 インチキャビネットまたは Sun Rack II キャビネットを使用する場合、システムを設置する 4U の位置に角穴 M6 ケージナットをはめ込みます。上と下の穴に設置します。
-

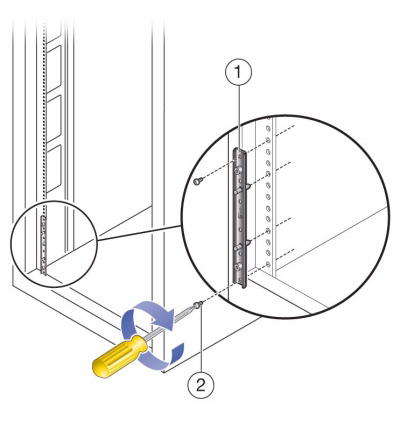

適切なレールプレートの 2 つのピンをキャビネットレールの穴に合わせて、レールプレートをラックの 4 か所 (前 2 か所、後ろ 2 か所) に設置します。
-
各レールプレートの上と下の穴に M6 ねじを挿入して締め付けます (合計 8 か所)。
-
各レールを設置するときは、まずラックアダプタプレートの前面ピンをレール前面の対応する穴に合わせ、レールをラックにぴったり合うように調節し、ラックアダプタプレートの後ろ側のピンをレールの対応する穴に挿入します。
-

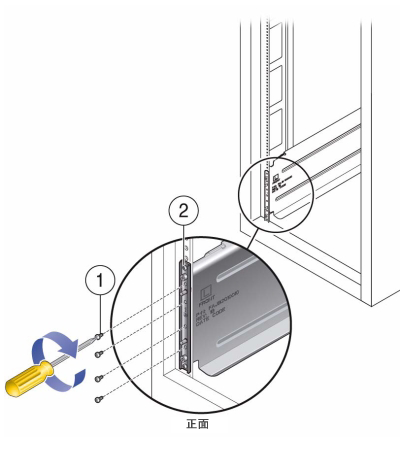

各ラックレールの前と後ろにある残りの 4 つの穴に、4 個の 8-32 ねじを設置します (合計 16 個)。
-

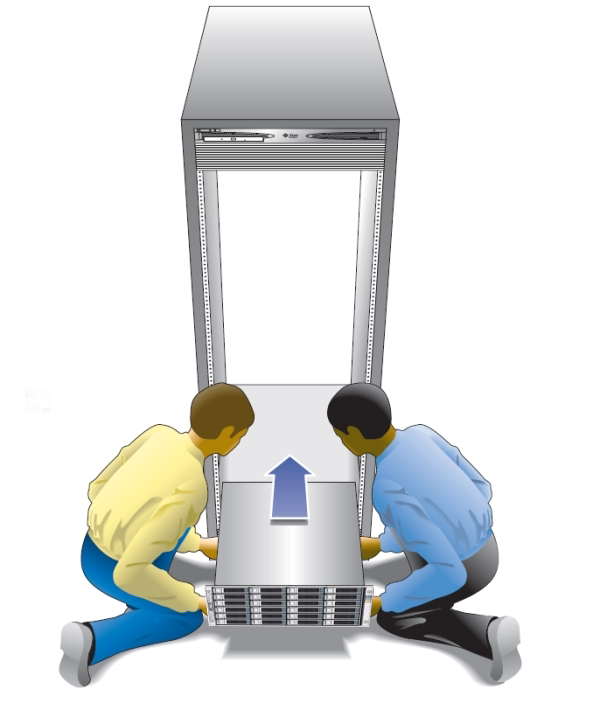

リフティング用機械を使用するか、2 人の作業員をシェルフまたはコントローラの両側に配置し、シェルフを慎重に持ち上げて、左右のレールの下部にある突起に載せます。次の図は、シャーシの挿入を示しています。
-
シェルフの前部の縁がラックの縦の面に当たるまで、シェルフをキャビネットに慎重に押し込みます。
-
シェルフ前面の両側にある脱落防止機構付きねじを締め付け、シェルフをラックに固定します。
-
ディスクシェルフの後ろにあるシステムロック用留め具をシャーシの下側の隅にスライドさせます。
