シャーシの概要

シャーシは、前面からアクセスできるコンポーネント、内部コンポーネント、およびサーバーの背面からアクセスできるコンポーネントで構成されます。

• シャーシ前面コンポーネント

• シャーシ内部

• シャーシ背面コンポーネント

シャーシ前面コンポーネント

サーバーの前面のシャーシには、次のものが含まれます。

• 4 台の電源装置

  電源システムの詳細は、電源サブシステムを参照してください。

• 前面のインジケータモジュール (FIM)

  サーバー管理サブシステムの詳細は、システム管理サブシステムを参照してください。

• 8 つのファンモジュール (FM) と 2 つのファンフレーム

  FM およびシャーシ冷却サブシステムの詳細は、シャーシ冷却サブシステムを参照してください。

• 2 つの計算モジュール (CMOD) ベイ

  CMOD は、FM とファンフレームを取り外したあとにサーバーの前面からアクセスできます。詳細は、計算モジュール (CMOD) の概要を参照してください。

吹き出し 説明 1 前面のインジケータモジュール (FIM) 2 電源装置 (4) 3 ファンモジュール (FM) (8) 4 ファンフレーム (2) 5 CMOD ベイ (内部) (2)

シャーシ内部

シャーシ内部には、最大 8 つの計算モジュール (CMOD) を収容できる CMOD ベイ、および背面コンポーネントと前面コンポーネントとの間のインターコネクトを提供するミッドプレーン構成部品が格納されます。前面および背面コンポーネントとは異なり、内部コンポーネントは直接アクセスできません。ミッドプレーンアセンブリおよび CMOD の取り外しや取り付けには、コールドサービスと、その他のコンポーネントの取り外し必要がです。

CMOD の詳細は、計算モジュール (CMOD) の概要を参照してください。

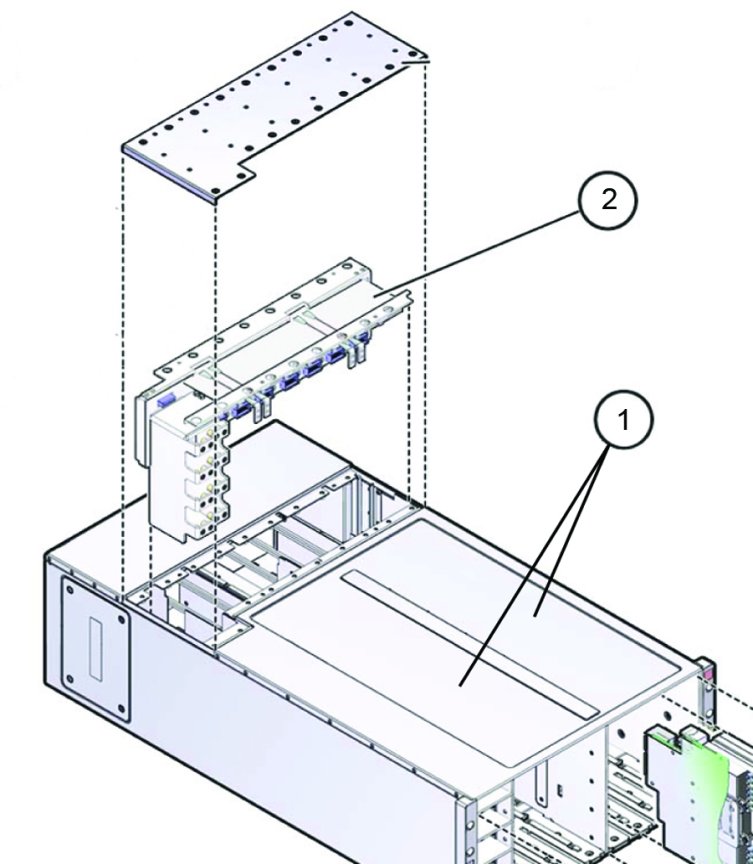

吹き出し 説明 1 CMOD ベイ (2) 2 ミッドプレーン/バスバー

シャーシ背面コンポーネント

シャーシ背面には、次のものが含まれます。

• システムモジュール (SMOD)

  SMOD は取り外し可能で、サーバーの背面から直接アクセスできない内部コンポーネントを持ちます。詳細は、システムモジュール (SMOD)を参照してください。

• デュアル PCIe カードキャリア (DPCC) ベイ

  DPCC ベイには、8 つの DPCC と最大 16 枚の PCIe カードが含まれています。詳細は、ストレージと IO サブシステムを参照してください。

• AC 電源ブロック

  AC 電源ブロックは 4 つの AC 電源差し込み口コネクタを備えています。電源ブロックは取り外し可能なコンポーネントではありません。詳細は、電源サブシステムを参照してください。

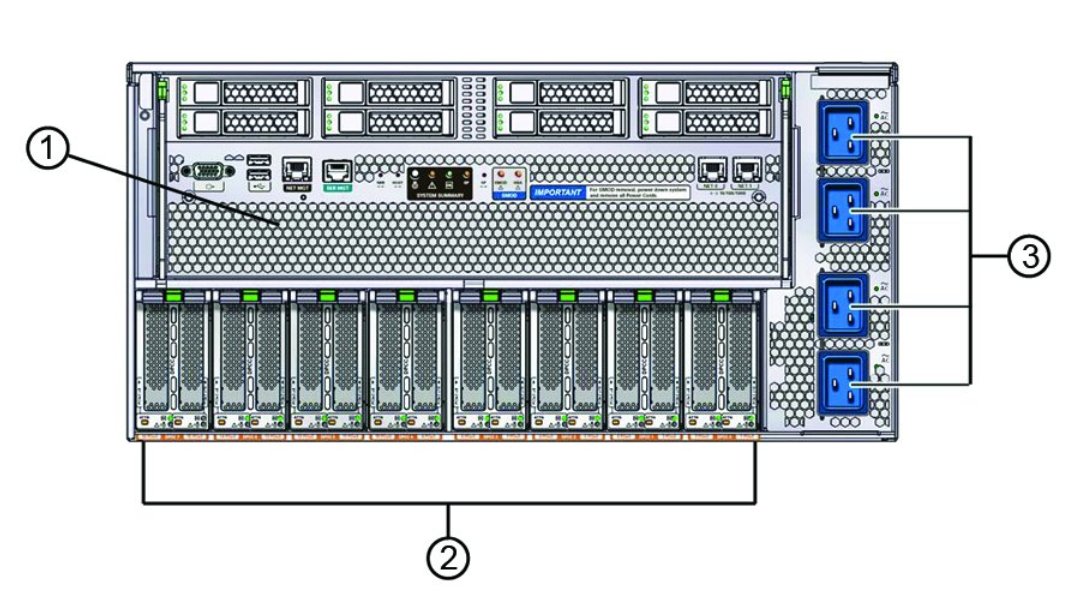

吹き出し 説明 1 システムモジュール (SMOD) 2 デュアル PCIe カードキャリア (DPCC) ベイ 3 AC 電源差し込み口ブロック
