このセクションでは、サーバーシステムモジュール (SMOD) とそのコンポーネントについて説明します。
SMOD には次のものが含まれます。
外部からアクセス可能:
サーバーストレージドライブ (HDD/SSD)
IO ポートおよび 2 つの外部 USB ポート
内部でアクセス可能:
内蔵ホストバスアダプタ (HBA) カード
SMOD マザーボード
内蔵 USB ポート x 2
システムバッテリ

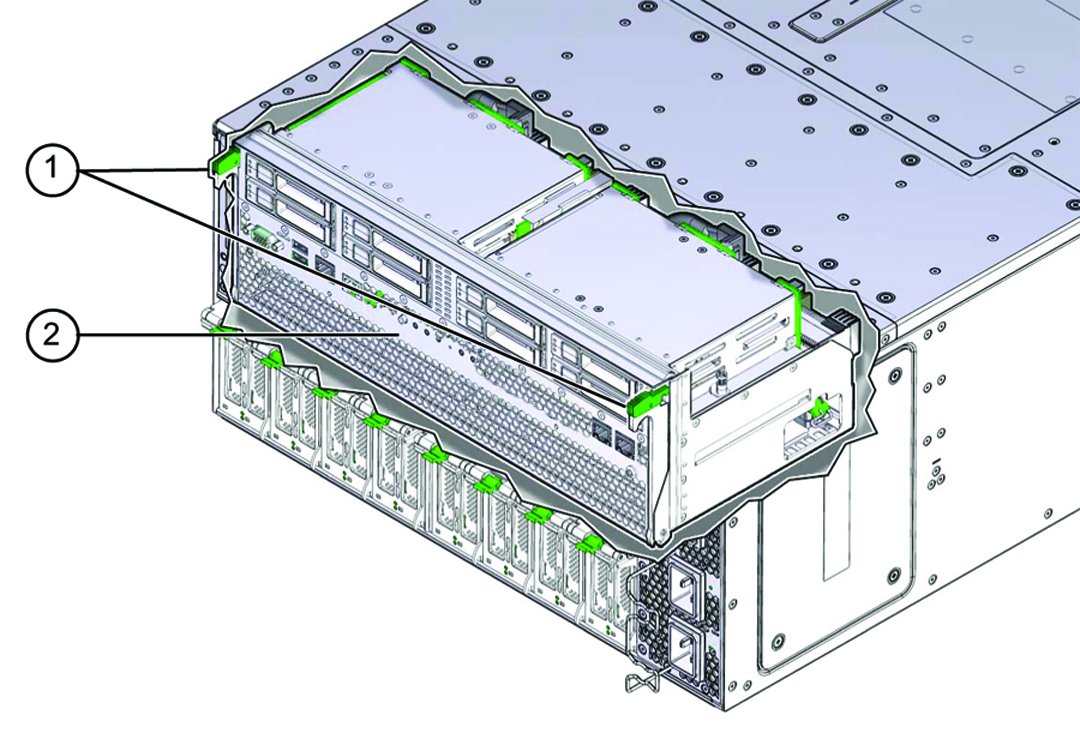

SMOD はサーバーの背面からアクセスしたり取り外したりできます。SMOD の両側には 2 つの取り外しおよび取り付けレバーが配置され、2 つの緑色のロック解除タブが付いています。次の図に、サーバーの背面にある SMOD の位置と 2 つの取り外しレバーを示します。
|

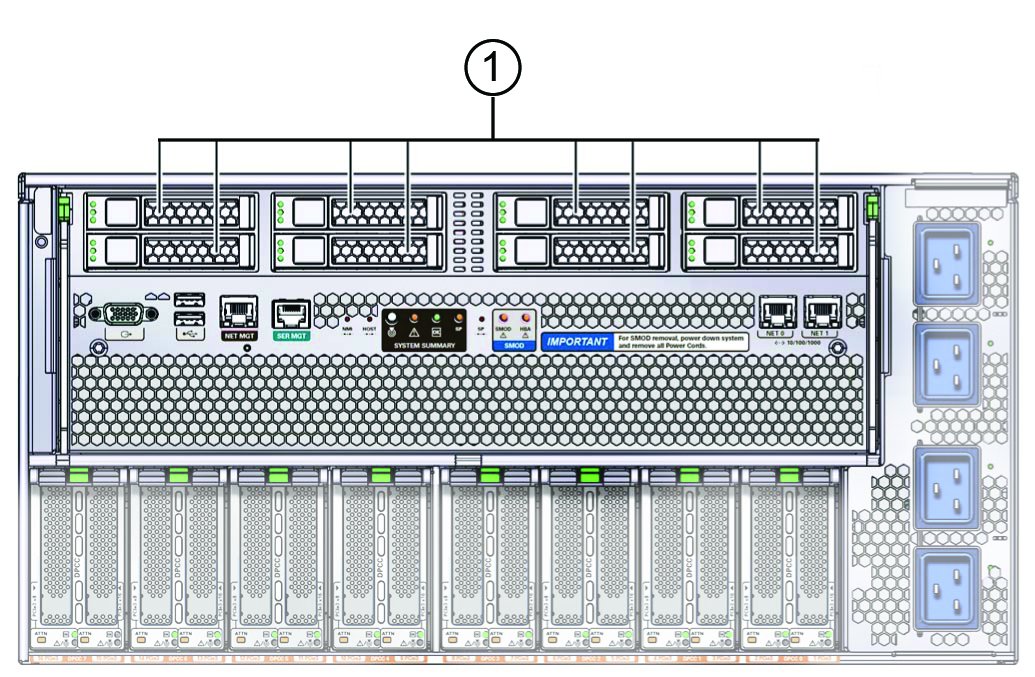

次の図で吹き出し 1 は、SMOD 上にあり、4 つずつの 2 行に並べられている、8 つのストレージドライブスロットの位置を示しています。
コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。
SMOD マザーボードは、サービスプロセッサ (SP)、2 つのディスクバックプレーン (外部からアクセス可能なサーバーストレージドライブ用)、およびシステムバッテリをホストします。また、サーバーストレージ HBA および 2 つの内蔵 USB ポート用の PCIe ライザーもあります。PCIe ライザーは SMOD の下部にあります。
コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。
システムの Pilot 3 サービスプロセッサ (SP) は SMOD マザーボード上にあり、SMOD の前面の管理ポートを介してローカルおよびリモートからアクセスできます。SP には、Oracle System Assistant を使用して更新できる組み込みサーバー管理ツールの Oracle ILOM のバージョンが含まれています。SP は取り外しできません。
外部からアクセス可能な SMOD 上のサーバーストレージドライブは、SMOD マザーボード上にマウントされた 2 つのバックプレーンに接続します。SAS ケーブルを使用して、バックプレーンを SMOD の下部のライザーカードに取り付けられている HBA カードに接続します。バックプレーンは取り外しや交換ができません。
コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。
サーバーでは、外部からアクセス可能な SAS (または SATA) サーバーストレージドライブ用に 1 つの内部 HBA が必要とされます。HBA は、SMOD の下部にある内部 PCIe ライザースロットに取り付けられ、2 本の Mini-SAS4I コネクタケーブルでバックプレーンに接続されます。

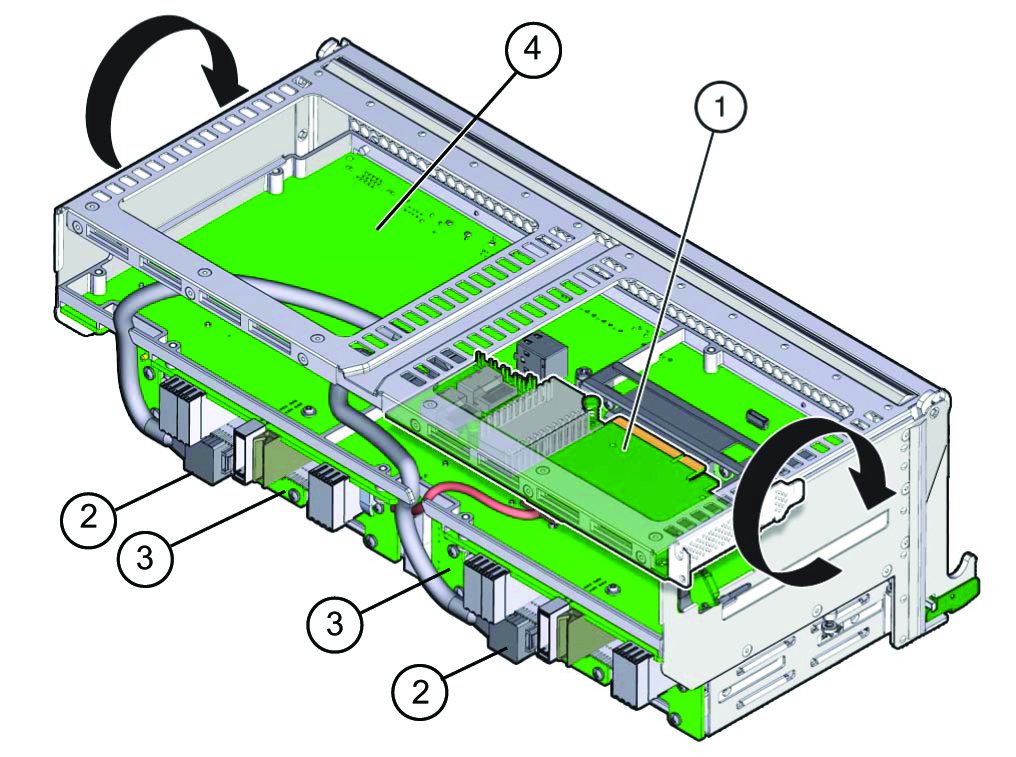

次の図に、SMOD の下面 (下部) に取り付けられた HBA カードと、HBA をサーバーストレージバックプレーンを接続する 2 本の SAS ケーブルを示します。
|
コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。
2 つの外部 USB ポートに加えて、SMOD には SMOD の下部にある PCIe ライザーカードに 2 つの内蔵 USB ポートもあります。これらのポートは、P0 と P1 として名称設定されます。断っていない場合、ポート P0 には工場出荷時に取り付けられた、Oracle System Assistant、ブート可能なサーバー設定、プロビジョニング、および更新ツールを含むフラッシュドライブがあります。ポート P1 に取り付けた場合のフラッシュドライブとは異なり、ポート P0 の Oracle System Assistant フラッシュドライブは Oracle System Assistant のサポートにのみ使用できます。OS のブートや Oracle System Assistant に関連のないファイルの保存には使用できません。
|
