計算モジュール (CMOD) の概要

計算モジュール (CMOD) は、サーバー処理エンジンです。これらには、プロセッサ (CPU) とシステムのメモリーが含まれます。また、CMOD は、ファンモジュールおよび DPCC に電力を供給します。CMOD は内部コールドサービスコンポーネントで、サーバーの前面または背面から直接アクセスできません。CMOD にアクセスするには、最初にサーバーの電源をオフにし、AC 電源ケーブルと、ファンモジュールおよびファンフレームを取り外す必要があります。

次のセクションでは、CMOD の構成オプションとコンポーネントの内部レイアウトについて説明します。

プロセッサおよびメモリーの概要

各 CMOD には、1 基の Intel Xeon E7 -8890 v2 15 コア 2.8 GHz プロセッサが含まれています。

サーバーの CMOD にはシステムメモリーが含まれます。最大のシステムメモリーは、サーバーの CMOD の数によって異なります。サーバーは、4 CMOD 構成または 8 CMOD 構成の 2 つの CMOD 構成が可能です。4 CMOD システムでは最大メモリー (DDR-1333 32 GB DIMM) は 6 TB で、8 CMOD システムでは最大メモリー (DDR-1333 32 GB DIMM) は 12 TB になります。

CMOD 構成オプション

サーバーでは、4 CMOD 構成および 8 CMOD 構成の 2 つの CMOD 構成をサポートしています。4 CMOD 構成では、左側 (スロット 0-3) の最初の 4 つのスロットが占有され、右側 (4-7) の 4 つのスロットは空いています。

次の図に 4 CMOD 構成のサーバーを示します。図では、左側のファンモジュールとファンフレームが取り外され、4 つの CMOD が現れています。吹き出し 1 は、4 つの CMOD のグループを示しています。

image:4 CMOD 構成のサーバーを示す図。

次の図は、4 CMOD 構成で、8 つすべてのファンモジュールおよび両方のファンフレームが取り外され、右側の空の CMOD ベイが現れているサーバーを示しています。右側の 4 つのファンモジュールには電源は供給されませんが、4 CMOD 構成では、これらのファンモジュールが取り付けられている必要があります。吹き出し 1 は、サーバーの左側に取り付けられた 4 つの CMOD のグループを示しています。吹き出し 2 は、サーバーの右側の空の CMOD ベイを示しています。

image:すべてのファンモジュールとファンフレームが取り外された 4 CMOD サーバーの前面を示す図。

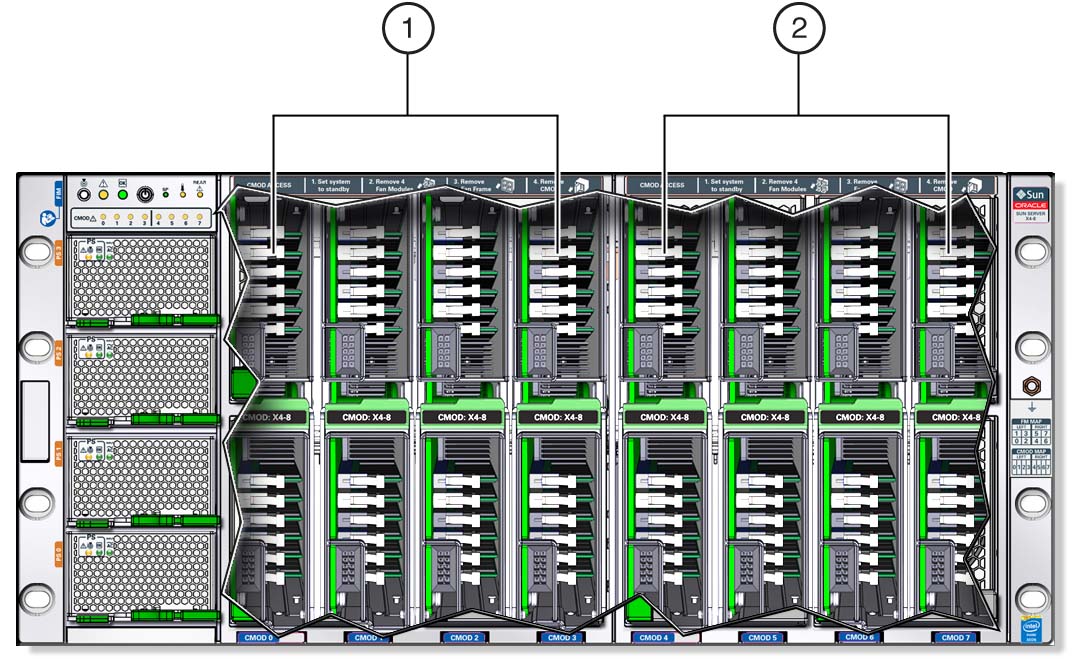

次の図に 8 (フル) CMOD 構成のサーバーを示します。吹き出し 1 はサーバーの左側に取り付けられた 4 つの CMOD のグループを示し、吹き出し 2 はサーバーの右側に取り付けられた 4 つの CMOD の 2 つ目のグループを示しています。

image:8 CMOD 構成で、すべてのファンモジュールとファンフレームが取り外されたサーバーの図。

いずれの CMOD 構成でも、システムには 4 台の電源装置、8 つのファンモジュール、および 8 つの DPCC が含まれます。ただし、ファンモジュールおよび DPCC は CMOD から電源を得るため、CMOD がスロット 0-3 に取り付けられている 4 CPU 構成では、ファンモジュール 0-3 および DPCC 0-3 のみがアクティブになります。ファンモジュール 4-7 および DPCC 4-7 には電源が供給されず、アクティブではありません。4 CMOD 構成のサーバーを使用する場合、キットが使用可能なため、サーバーを 8 CMOD 構成にアップグレードできます。

CMOD 配置規則

4 ソケットサーバー構成の場合:

8 ソケットサーバー構成の場合:

CMOD レイアウト

各 CMOD には、次のコンポーネントが含まれています。

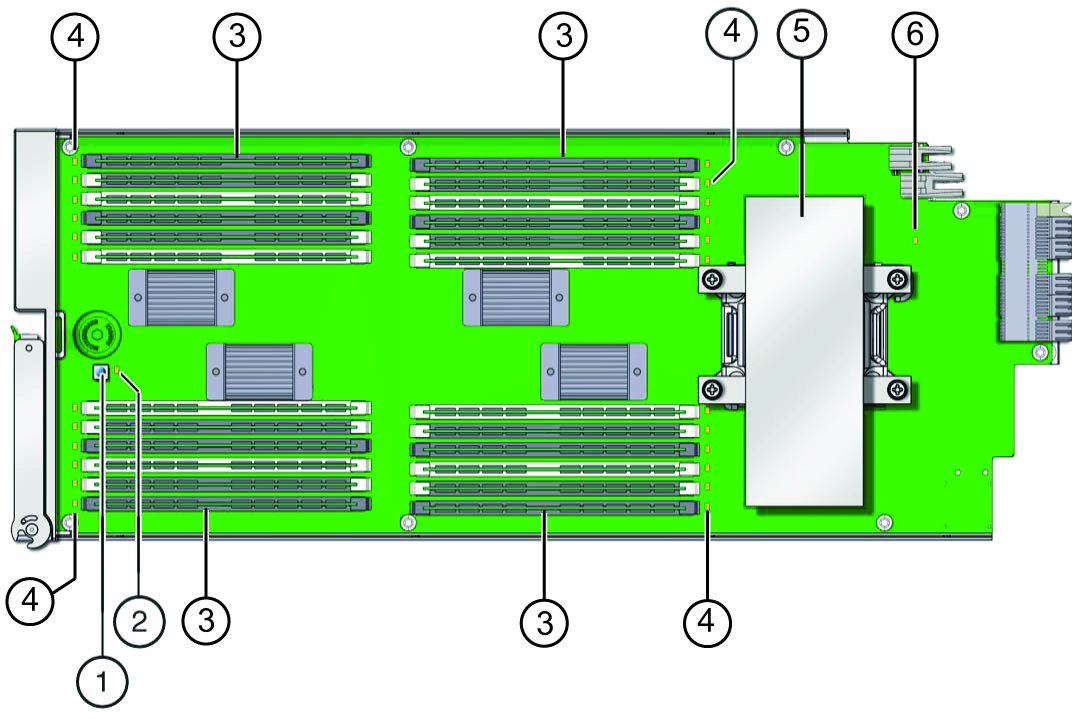

次の図に、CMOD コンポーネントの位置を示します。

image:内部 CMOD コンポーネントを吹き出しとともに示す図。
吹き出し
説明
1
障害検知ボタン
2
回路充電ステータスインジケータ
3
DIMM スロット (24 個、各 6 個の 4 バンク)
4
DIMM スロット障害インジケータ (24 個、各スロットに 1 つ)
5
ヒートシンクと CPU 構成部品
6
CPU 障害インジケータ

コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。

CMOD 保守要求インジケータ

CMOD の障害インジケータは、前面のインジケータモジュール (FIM) に配置されています。インジケータは CMOD の名称を使用して左から右に名称設定されます (CMOD 0 は 0 と名称設定され、CMOD 7 は 7 と名称設定されます)。インジケータは 2 つのグループに分けられ、左と右に名称設定されます。グループ名称は、特定の CMOD にアクセスするためにどのファンモジュールとファンフレームを取り外すのかを識別するのに役立ちます。たとえば、CMOD 6 が障害状態になっている場合、 6 と名称設定されたインジケータが点灯します。次の図が示すように、CMOD 6 は右側のグループに属しているため、右側のファンフレームとそのファンモジュールを取り外して CMOD にアクセスする必要があります。

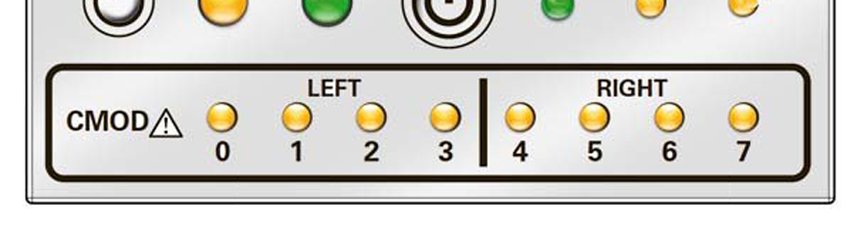

次の図は、FIM の下側のセクションと CMOD 保守要求インジケータの 2 つのグループ (左と右) を示しています。

image:FIM の CMOD 障害インジケータを示す図。

CMOD およびファンモジュールの電源

ファンモジュール (FM) は CMOD から電源を取得します。ただし、特定のスロットの CMOD のみがファンモジュールに電源を供給します。次の表に、FM に電源を供給する CMOD スロットを示します。

電源スロット
電源を供給されるファンモジュール
CMOD 0
FM 0 および 1
CMOD 2
FM 2 および 3
CMOD 4
FM 4 および 5
CMOD 6
FM 6 および 7

スロット 1、3、5 および 7 の CMOD は FM に電源を供給しません。
