Sun Server X4-8 サービスマニュアル |
サーバーのストレージおよび入力/出力サブシステムは次によって構成されます。
8 または 16 個の PCIe Gen3 I/O スロット (8 つの 16 レーン + 8 つの 8 レーン)
SAS2/SATA3 HDD または SSD SFF ドライブ x 8
1G/100/10 ビット Ethernet ポート x 2
USB 2.0 ポート x 4 (外部 2、内蔵 2)
バックパネルのポートとコネクタは、サーバーの背面からアクセス可能で、左から右に次のように配置されます。
VGA DB-15 ポート x 1
USB 2.0 ポート x 2
RJ45 ホスト GigabitEthernet ポート x 2
RJ45 10/100/1000 Ethernet サービスプロセッサ (SP) ポート x 1
RJ45 RS - 232 シリアルコンソールのポート x 1
AC 電源差し込み口 x 4
|

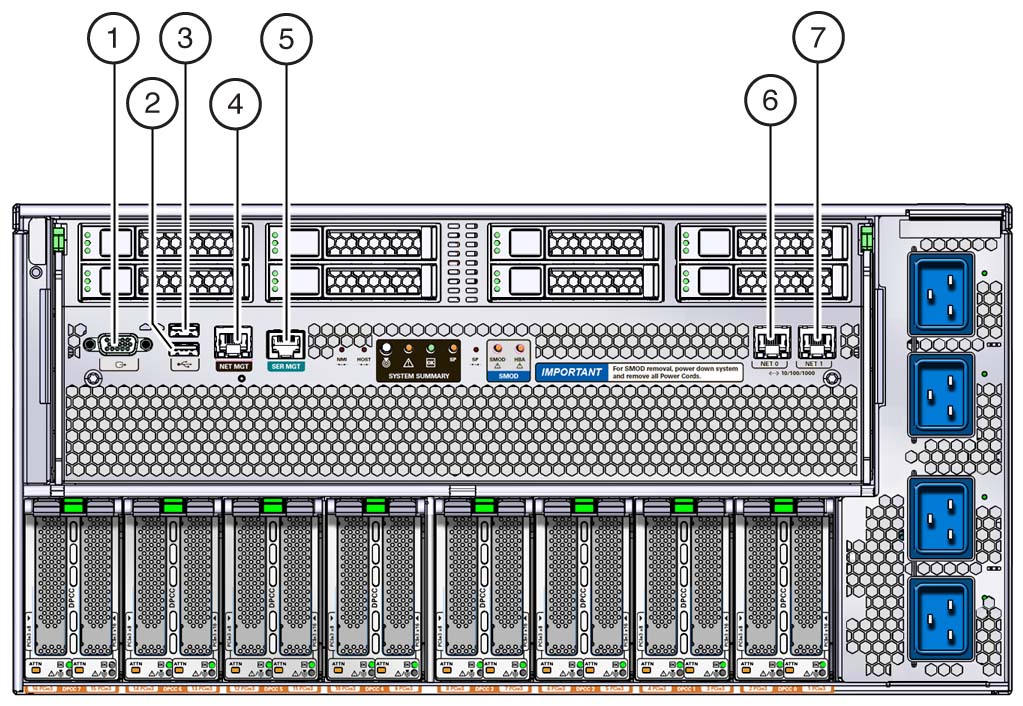

次の図では、吹き出し 1 はデュアル PCIe カードキャリア (DPCC) のグループの位置を示しています。8 つの DPCC は、サーバーの背面から直接アクセスでき、SMOD の下に配置されています。
コンポーネントの保守性、位置、および名称については、コンポーネントの保守性、位置、および名称を参照してください。
|
