Instalación del organizador de cables

1. Desembale el CMA e identifique los componentes. Consulte Componentes del CMA.
2. Si el CMA tiene cubiertas de cables planas (para un chasis 1U), instale las cubiertas de cables curvas 2U proporcionadas con el kit de accesorios.
3. Para sustituir las cubiertas de cables planas: Para quitar cada cubierta de cables plana, levante el tirador de la cubierta de cables (1) y abra la cubierta 180 grados hasta la posición horizontal (2). Empuje hacia arriba el borde externo de cada conector de bisagra hasta que se salga de la bisagra (3). Coloque cada cubierta de cables curva horizontalmente sobre las bisagras y alinee los conectores de bisagra con las bisagras. Con el pulgar, aplique presión en cada conector de bisagra para sujetarlo en su lugar. Deje que las cubiertas de cables cuelguen y presione el tirador de la cubierta del cable para cerrarlo.

4. Asegúrese de que las seis correas de velcro pasen por el CMA.
5. Para evitar que el bastidor vuelque, asegúrese de extender todos los dispositivos antivolcado en el bastidor.
6. Extienda el controlador de almacenamiento aproximadamente 13 cm (5 in) hacia afuera de la parte frontal del bastidor.

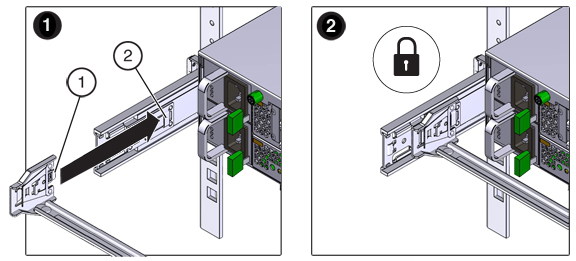

7. En la parte posterior del bastidor, inserte el conector A del CMA en la ranura frontal de la guía deslizante izquierda hasta que se acople en su lugar con un chasquido (cuadros 1 y 2). La lengüeta del conector A (1) se inserta en la ranura frontal de la guía deslizante (2). Tire suavemente del lado izquierdo de la barra deslizante frontal para verificar que el conector A esté correctamente ajustado.

8. Sostenga el CMA y no permita que cuelgue por su propio peso hasta sujetarlo en los cuatro puntos de conexión.

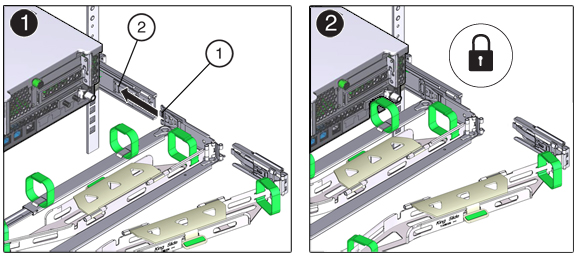

9. Inserte el conector B del CMA en la ranura frontal de la guía deslizante derecha hasta que se acople en su lugar con un chasquido (cuadros 1 y 2). La lengüeta del conector B (1) se inserta en la ranura frontal de la guía deslizante (2). Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector B esté correctamente ajustado.

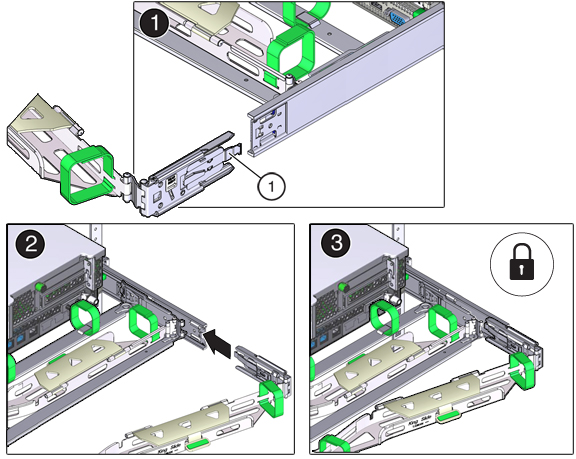

10. Para instalar el conector C del CMA en la guía deslizante derecha, siga estos pasos: - Alinee el conector C con la guía deslizante de modo que el resorte de bloqueo (1) esté ubicado en la parte interna (lado del servidor) de la guía deslizante derecha (cuadro 1). - Inserte el conector C en la guía deslizante derecha hasta que se acople en su lugar con un chasquido (cuadros 2 y 3). - Tire suavemente del lado derecho de la barra deslizante posterior del CMA para verificar que el conector C esté correctamente ajustado.

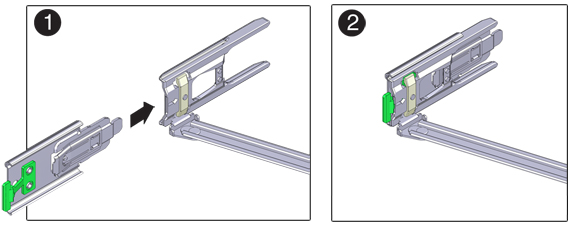

11. Para preparar el conector D para la instalación, quite la cinta que sujeta el soporte de ajuste de la guía deslizante al conector D y asegúrese de que el soporte de ajuste esté correctamente alineado con el conector D (cuadros 1 y 2).

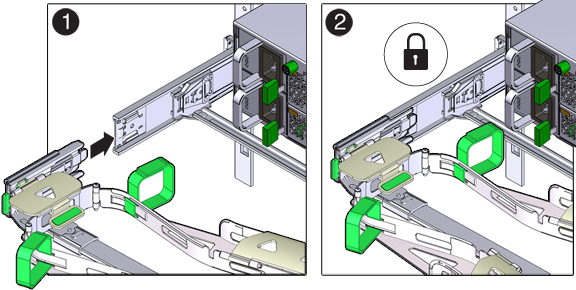

12. Sostenga el soporte de ajuste de la guía deslizante en su lugar e inserte el conector D y el soporte de ajuste de la guía deslizante asociado en la guía deslizante izquierda hasta que el conector D se acople en su lugar con un chasquido (cuadros 1 y 2). Al insertar el conector D en la guía deslizante, el método preferido y más sencillo es instalar el conector D y el soporte de ajuste como una pieza en la guía deslizante.

13. Tire suavemente del lado izquierdo de la barra deslizante posterior del CMA para verificar que el conector D esté correctamente ajustado.
14. Tire suavemente de los cuatro puntos de conexión del CMA para garantizar que los conectores del CMA estén completamente ajustados antes de permitir que el CMA cuelgue por su propio peso.

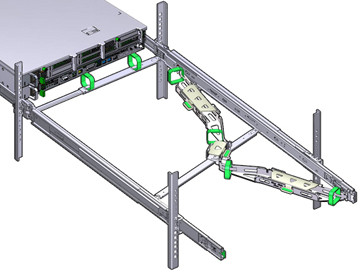

15. Verifique que las guías deslizantes y el CMA estén funcionando correctamente antes de enrutar los cables por el CMA: a) Asegúrese de extender todos los dispositivos antivolcado del bastidor para evitar que el bastidor vuelque. b) Extraiga el controlador de la parte frontal del bastidor hasta que el CMA esté completamente extendido.

16. Vuelva a colocar el controlador de almacenamiento en el bastidor. A medida que empuja el controlador de almacenamiento dentro del bastidor, verifique que el CMA se retrae sin doblarse.

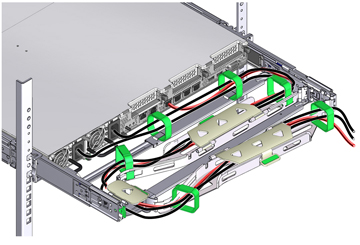

17. Abra las cubiertas de cables del CMA, enrute los cables del controlador en la canalización del CMA, cierre las cubiertas de cables y sujete los cables con las seis correas de velcro. Enrute los cables a través de la canalización en este orden: a) Enrute los cables a través de la canalización que se encuentra más adelante, b) a continuación, a través de la canalización pequeña c) y, luego, a través de la canalización que se encuentra más atrás.

18. Al sujetar los cables con las correas de velcro ubicadas en la barra deslizante frontal, asegúrese de que no se enrosquen alrededor de la parte inferior de la barra deslizante; de lo contrario, la expansión y contracción de la barra deslizante puede verse afectada cuando el servidor se extrae del bastidor y se vuelve a colocar en él.
19. Asegúrese de que los cables no se extiendan por encima ni por debajo de la parte inferior del servidor al cual están conectados; de lo contrario, es posible que se enganchen en otros equipos instalados en el bastidor cuando el servidor se extrae del bastidor o se vuelve a colocar en él.
20. Si es necesario, agrupe los cables con correas de velcro adicionales para garantizar que no interfieran con otros equipos. Si necesita instalar correas de velcro adicionales, coloque las correas alrededor de los cables únicamente, no alrededor de los componentes del CMA; de lo contrario, es posible que la expansión y la contracción de las barras deslizantes del CMA se vea afectada cuando el servidor se extrae del bastidor y se vuelve a colocar en él.
