Instalación del chasis del controlador en las guías deslizantes del bastidor

Este procedimiento requiere un mínimo de dos personas debido al peso del chasis. Si este procedimiento es realizado por una sola persona, se pueden producir daños en el equipo o lesiones personales. Siempre cargue el equipo en el bastidor empezando por abajo.

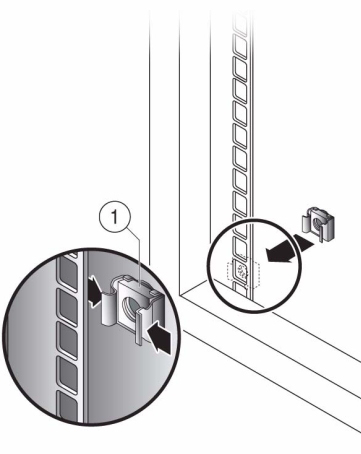

1. Si utiliza un armario universal de 19 pulgadas, coloque una tuerca prisionera M6 cuadrada en el orificio superior e inferior de la ubicación en la que instalará la placa de las guías, como se muestra en el gráfico.

2. Coloque un conjunto de guías deslizantes en el bastidor de manera que los soportes ubicados en cada extremo del conjunto de guías deslizantes queden en la parte exterior de los postes delantero y trasero del bastidor. En el siguiente gráfico, se muestran los soportes del conjunto de guías.

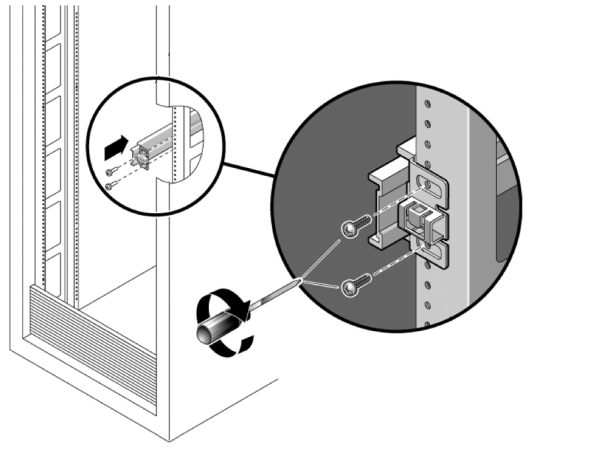

3. Fije cada conjunto de guías deslizantes a los postes del bastidor, pero no ajuste los tornillos por completo.

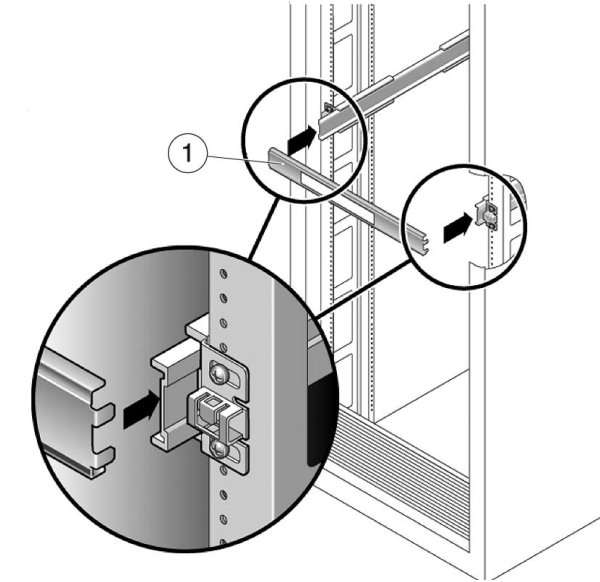

4. Desde la parte frontal del bastidor, establezca el ancho adecuado de las guías con el espaciador correspondiente (1).

5. Ajuste los tornillos en los soportes.
6. Retire el espaciador y compruebe que las guías estén ajustadas con firmeza en el bastidor.

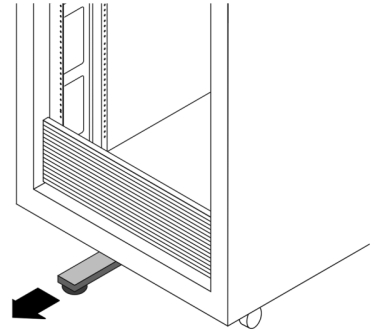

7. Si el bastidor incluye una pata antivuelco, despliéguela en la parte inferior del bastidor.

8. Baje las patas de estabilización del bastidor si aún no lo ha hecho.
9. Empuje las guías deslizantes en sus conjuntos lo más lejos posible en el bastidor.
10. Levante el chasis de manera que los extremos posteriores de los soportes de montaje queden alineados con la guía deslizante y empuje el chasis lentamente para insertarlo en las guías deslizantes, hasta que los soportes de montaje lleguen a los topes de las guías (aproximadamente 30 cm o 12 in). Escuchará un chasquido.

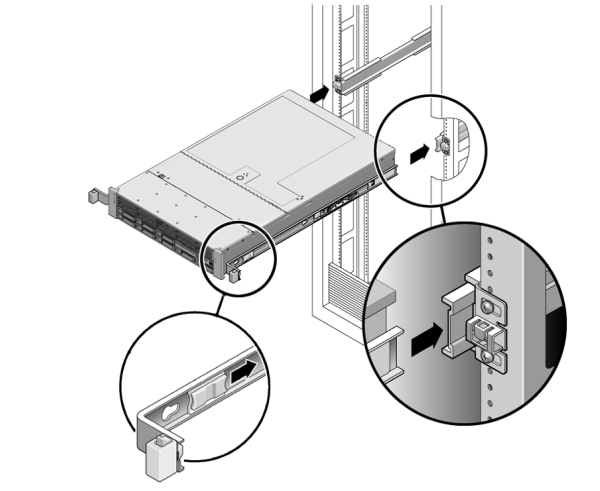

11. En el siguiente gráfico, se muestra cómo insertar el chasis 7120/7320 y cómo usar las trabas de las guías deslizantes.

12. En el siguiente gráfico, se muestra cómo insertar el chasis 7420.
