Instalación del estante de discos en las guías deslizantes del bastidor

1. Oracle Storage Drive Enclosure DE2-24C requiere cuatro unidades de montaje (4RU) estándar de espacio vertical en el armario. Comenzando por la parte inferior del armario, ubique la altura adecuada de la unidad de bastidor (RU). Instale los estantes de discos debajo de los controladores para evitar que el bastidor se vuelque.

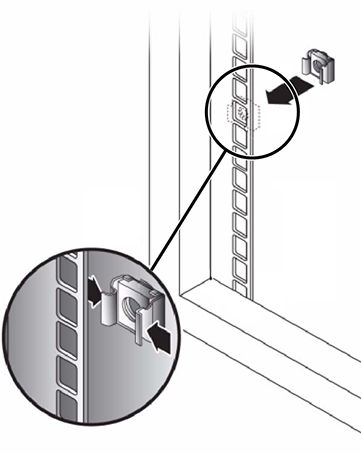

2. Si utiliza un armario universal de 19 pulgadas no roscado o Sun Rack II, encaje una de las tuercas prisioneras proporcionadas en el octavo orificio del bastidor, contando desde abajo hacia arriba, en cada guía delantera del espacio de 4RU.

3. Prepare los tornillos de cada extremo de las guías:

   - Armario no roscado con orificios cuadrados: ninguna preparación.

   - Armario no roscado con orificios redondos: extraiga los tornillos de cada extremo de las guías y apártelos. Busque los tornillos para los armarios con orificios redondos y póngalos a un costado.

   - Armario roscado: extraiga los tornillos y vuelva a colocarlos en el sentido opuesto (desde el interior de la pestaña de la guía) para que funcionen como clavijas de fijación. Extraiga también las tuercas de sujeción de cada extremo de las guías y apártelas.

4. Coloque la parte frontal de las guías dentro del armario, con la pestaña de la guía dentro de la pestaña del armario, y la etiqueta de la guía mirando hacia el interior del armario.

   - Armario no roscado con orificios cuadrados: las cabezas de los tornillos encajan dentro de los orificios del bastidor.

   - Armario no roscado con orificios redondos: instale dos tornillos en la parte delantera de cada guía a través del bastidor. No los instale en la tuerca prisionera del bastidor ni en la tuerca de sujeción de la guía.

   - Armario roscado: las clavijas de fijación encajan en los orificios del bastidor.

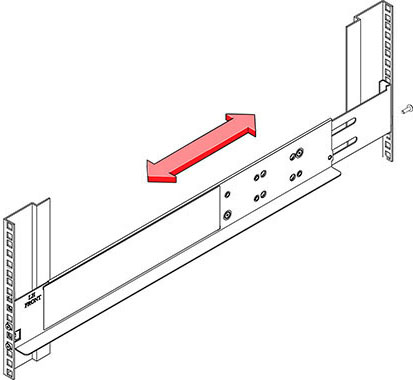

5. Ajuste la longitud de las guías para que encajen.

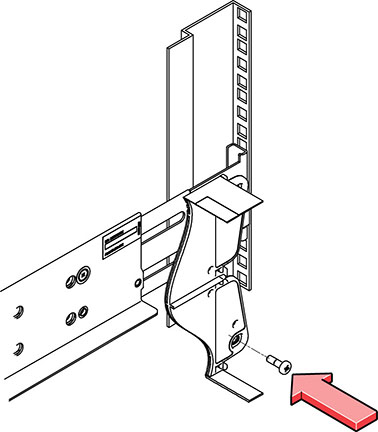

6. Instale un tornillo en la parte trasera de cada guía a través del bastidor.
7. Ajuste los dos tornillos de seguridad en las guías.

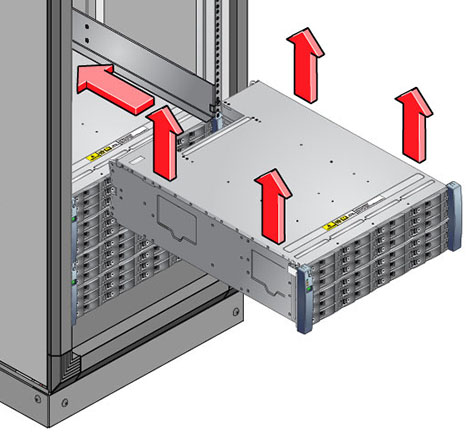

8. Con la ayuda de un dispositivo de elevación mecánico o de dos personas, una en cada lado del estante de discos, levante con cuidado el estante y apóyelo en el reborde inferior de las guías izquierda y derecha. No lo levante con las manillas de la fuente de alimentación.

9. Deslice cuidadosamente el estante dentro del armario. Asegúrese de que el estante esté completamente encajado en las guías. Si desea retirar el estante para volver a colocarlo, sosténgalo en todo momento.
10. Quite los topes de los laterales de la parte delantera, instale dos tornillos en cada lateral y vuelva a colocar los topes.
11. Instale un tornillo de interconexión largo en cada guía para fijar la parte trasera del estante a la parte posterior del bastidor.

12. Conecte y encienda el estante de discos como se describe en la siguiente sección.
