Instalación de soportes de montaje en el chasis del controlador

Si los soportes de montaje se proporcionan dentro de las guías deslizantes, debe quitarlos antes de comenzar este procedimiento, de la siguiente manera.

• Desempaquete las guías deslizantes y busque la traba de las guías en la parte delantera del conjunto.

• Mantenga apretadas las lengüetas ubicadas en la parte superior e inferior de la traba (1) mientras tira del soporte de montaje hasta llegar a su tope.

• Presione el botón de apertura del soporte de montaje hacia la parte delantera del soporte de montaje (2) mientras retira el soporte del conjunto.

En el siguiente gráfico, se muestra el procedimiento para desmontar el kit de guías 7120/7320.

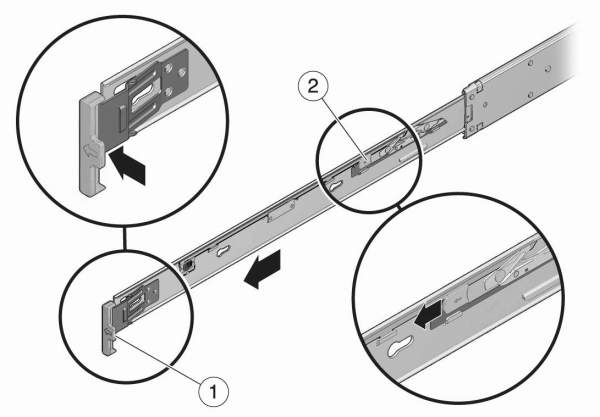

En el siguiente gráfico, se muestra el procedimiento para desmontar el kit de guías 7420.

1. Coloque un soporte de montaje contra el chasis de forma que la traba de la guía deslizante quede en la parte delantera del chasis y las aberturas de enganche del soporte queden alineadas con las clavijas de fijación en el lateral del chasis.

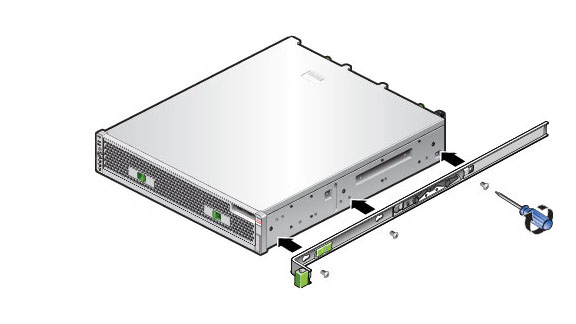

2. En el siguiente gráfico, se muestra cómo fijar los soportes de montaje 7120/7320.

3. En el siguiente gráfico, se muestra cómo fijar los soportes de montaje 7420.

4. Con las cabezas de las cuatro clavijas de fijación del chasis sobresaliendo por las cuatro aberturas de enganche del soporte de montaje, tire del soporte hacia la parte delantera del chasis hasta que el sujetador del soporte encaje en su sitio con un chasquido.
5. Verifique que todas las clavijas de montaje estén bien sujetas al chasis.
6. Repita estos pasos para instalar el soporte de montaje restante en el otro lateral del chasis.
