Instalación del controlador en el bastidor


Caution

Precaución  -  Este procedimiento requiere un mínimo de dos personas debido al peso del chasis. Si este procedimiento es realizado por una sola persona, se pueden producir daños en el equipo o lesiones personales. Siempre cargue el equipo en el bastidor empezando por abajo.


  1. Tire de las guías deslizantes (montadas en el conjunto de guías deslizantes) hasta que se detengan (aproximadamente 30 cm [12 in] fuera del bastidor).
  2. Levante el chasis de manera que los extremos posteriores de los soportes de montaje queden alineados con la guía deslizante y empuje el chasis lentamente para insertarlo en las guías deslizantes, hasta que los soportes de montaje lleguen a los topes de las guías (aproximadamente 30 cm o 12 in). Escuchará un chasquido.

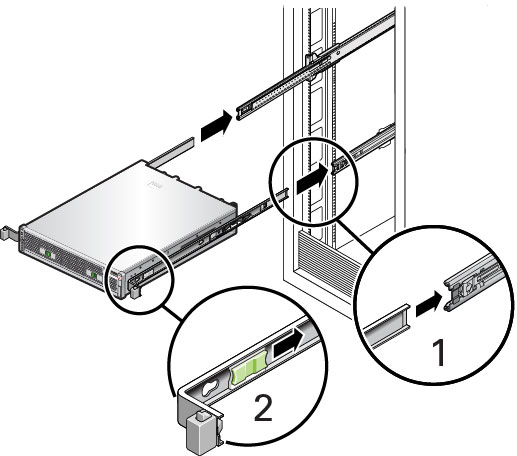

  3. En el siguiente gráfico, se muestra cómo insertar el chasis y cómo usar las trabas de las guías deslizantes.
    image:Gráfico en el que se muestra la inserción del chasis en las guías deslizantes
