安装理线架
-
拆开 CMA 的包装，识别其组件。请参见CMA 组件。
-
如果 CMA 带有平面电缆封盖（针对 1U 机箱），请安装附件工具包中提供的 2U 圆形电缆封盖。
-

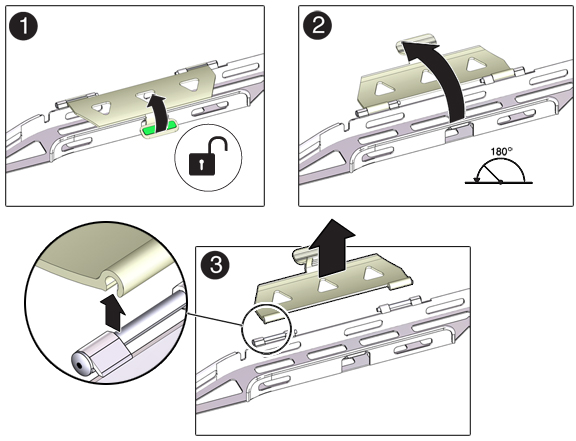

更换平面电缆封盖的步骤：向上拉起电缆封盖手柄移除各个平面电缆封盖 (1)，将其打开 180 度至水平位置 (2)。向上压每个铰链连接器的外侧边缘，直至铰链连接器从铰链中脱落 (3)。将所有圆形电缆封盖水平放置在铰链上，并将铰链连接器与铰链对齐。用拇指向下压每个铰链连接器，使铰链连接器卡定到位。将电缆封盖向下旋转，并按下电缆封盖手柄，使其锁定到闭合位置。
-
确保六个维可牢 (Velcro) 绑带穿入 CMA。
-
为了防止机架倾倒，请确保拉出机架上的所有防倾斜设备。
-
使存储控制器伸出机架前面大约 13 厘米（5 英寸）。
-

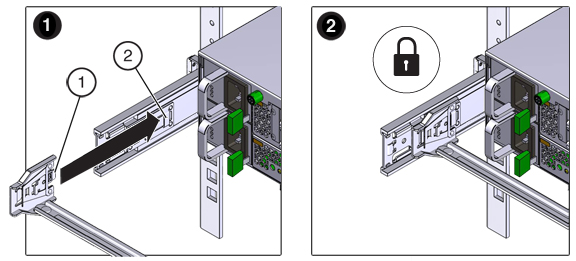

在机架后面，将 CMA 的连接器 A 插入左侧滑轨上的前部插槽，直至连接器在发出“咔嗒”一声后锁定到位（方框 1 和 2）。连接器 A 的卡舌 (1) 会进入滑轨的前部插槽 (2)。轻轻地拉一下前滑杆的左侧边缘，确认连接器 A 已正确固定。
-
托住 CMA，不可使其悬空，直至其所有四个连接点均已固定。
-

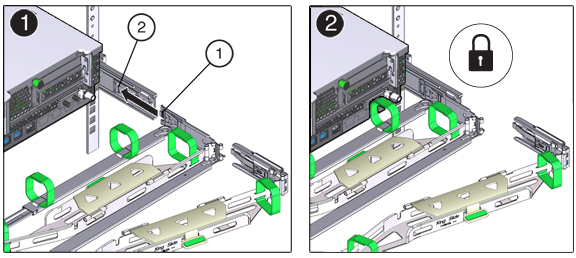

将 CMA 的连接器 B 插入右侧滑轨上的前部插槽，直至连接器在发出“咔嗒”一声后锁定到位（方框 1 和 2）。连接器 B 的卡舌 (1) 会进入滑轨的前部插槽 (2)。轻轻地拉一下前滑杆的右侧边缘，确保连接器 B 已正确固定。
-

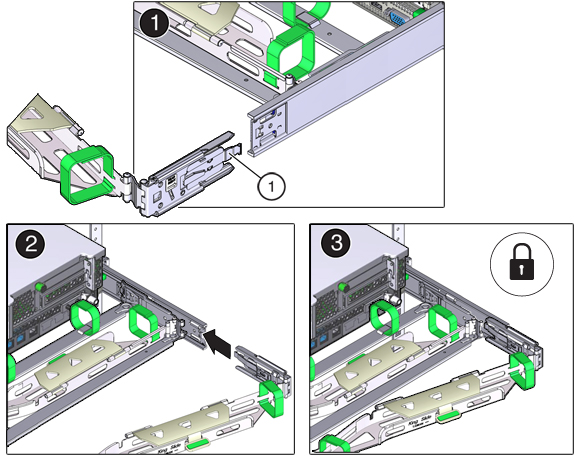

要将 CMA 的连接器 C 安装到右侧滑轨中，请执行以下步骤：将连接器 C 与滑轨对齐，以便将锁簧 (1) 固定在右侧滑轨（方框 1）的内部（服务器端）。将连接器 C 插入右侧滑轨，直至连接器在发出“咔嗒”一声后锁定到位 [方框 2 和 3]。轻轻地拉一下 CMA 后滑杆的右侧边缘，确保连接器 C 已正确固定。
-

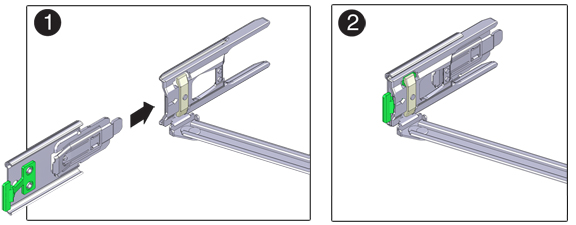

要准备安装 CMA 的连接器 D，请解开将滑轨锁定托架固定到连接器 D 的胶带，并确保该锁定托架与连接器 D 正确对齐（方框 1 和 2）。
-

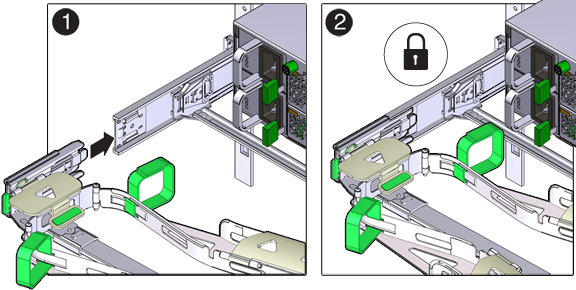

在滑轨锁定托架就位后，将连接器 D 及其关联的滑轨锁定托架插入左侧滑轨，直至连接器 D 在发出“咔嗒”一声后锁定到位（方框 1 和 2）。将连接器 D 插入滑轨中时，首选且较为简单的方法是将连接器 D 和锁定托架作为一个组合件安装到滑轨中。
-
轻轻地拉一下 CMA 后滑杆的左侧边缘，确保连接器 D 已正确固定。
-
轻轻地拉一下四个 CMA 连接点，确保在 CMA 连接器已完全固定后才允许 CMA 悬空。
-

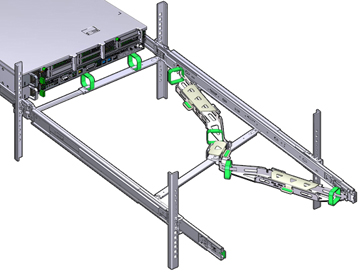

将电缆穿过 CMA 之前，检验滑轨和 CMA 是否能够正常操作：a) 确保所有机架防倾斜设备都已拉出，以防止机架倾倒；b) 使控制器从机架前面伸出，直到 CMA 完全伸展开。
-
将存储控制器推回机架中。将存储控制器推到机架中时，检验 CMA 是否缩回且无缠绕。
-

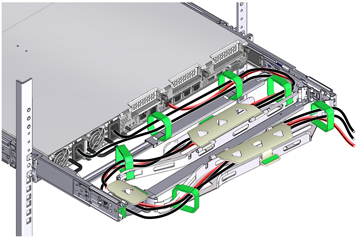

打开 CMA 电缆封盖，将控制器电缆穿过 CMA 的电缆槽，关闭电缆封盖，然后用六个维可牢 (Velcro) 绑带固定住电缆。按以下顺序将电缆穿过电缆槽：a) 先将电缆穿过最前面的电缆槽；b) 然后穿过较小的电缆槽；c) 再穿过最后面的电缆槽。
-
使用前滑杆上的维可牢 (Velcro) 绑带固定电缆时，请确保维可牢绑带不会缠绕在滑杆的底部；否则，将服务器从机架中拉出以及推回机架时，滑杆的伸出和收回可能会受阻。
-
确保固定的电缆不会伸到所连接的服务器顶部之上或底部之下；否则，将服务器从机架中拉出以及推回机架时，电缆可能会勾挂住安装在机架中的其他设备。
-
如有必要，请使用额外的维可牢 (Velcro) 绑带将电缆捆绑在一起，以确保电缆不会碰到其他设备。如果需要安装额外的维可牢 (Velcro) 绑带，请将这些绑带仅缠绕在电缆周围，而不要将任一 CMA 组件包含在内；否则，当从机架中拉出服务器以及将其装回机架时，可能会阻碍 CMA 滑杆的伸出和收回。
