将控制器机箱装入机架滑轨

由于机箱较重，此过程至少需要两个人。若尝试一个人独自执行此步骤，则可能导致设备损坏或人身伤害。应始终按照从下到上的顺序将设备装入机架。

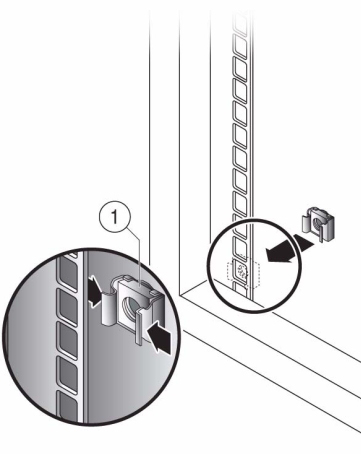

1. 如果使用通用的 19 英寸机柜，则将 M6 方形卡式螺母卡入到要安装滑轨板的位置的顶部和底部孔处，如下所示。

2. 将滑轨装置放在机架中，使滑轨装置两端的托架位于前部和后部机架支柱的外侧。下图显示了滑轨装置托架。

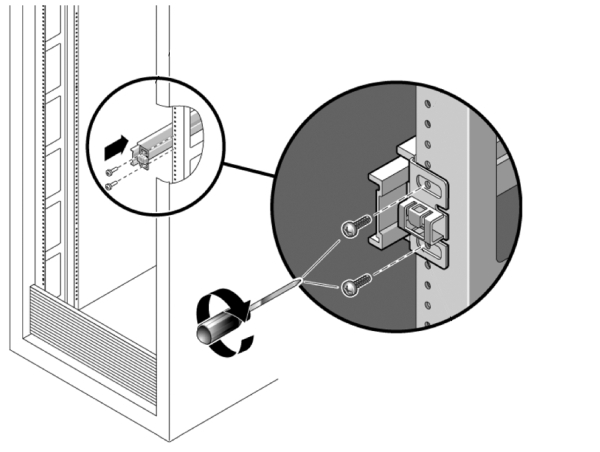

3. 将每个滑轨装置安装到机架支柱上，但请勿完全拧紧螺丝。

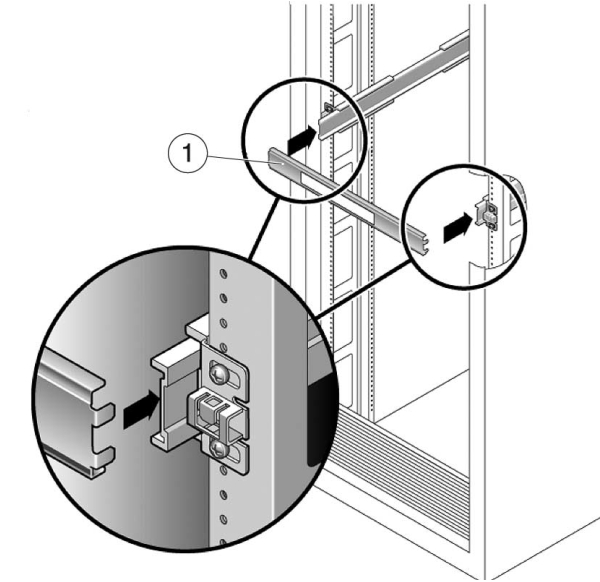

4. 从机架前部，用滑轨宽度定位杆调整滑轨的适当宽度 (1)。

5. 拧紧托架上的螺丝。
6. 取下定位杆，确认滑轨已牢固安装到机架上。

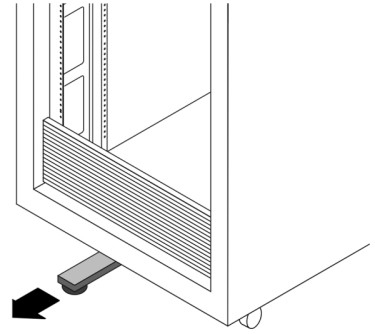

7. 如果机架具有防倾斜脚架，请将其从机架底部拉出。

8. 降低机架稳定支脚（如果尚未执行此操作）。
9. 尽可能地将滑轨推入机架滑轨装置深处。
10. 抬起机箱，使装配托架的后端与滑轨对齐，将机箱插入滑轨，然后缓慢推动机箱，直到装配托架到达滑轨止动位置（大约 12 英寸或 30 厘米）。您会听到“咔哒”一声。

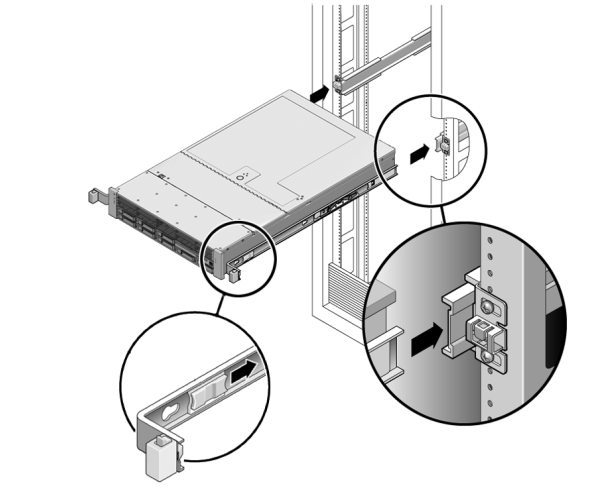

11. 下图显示了如何插入 7120/7320 机箱以及如何使用滑轨锁。

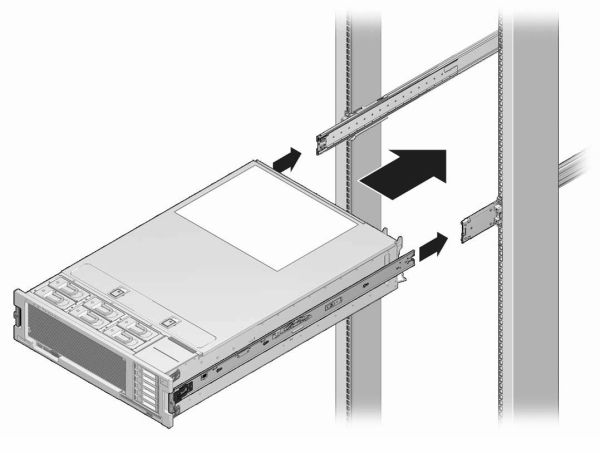

12. 下图显示了如何插入 7420 机箱。
