安装理线装置

理线架 (cable management arm, CMA) 是可选装置，可用于在机架中穿过控制器电缆。请从机架后部完成此过程。

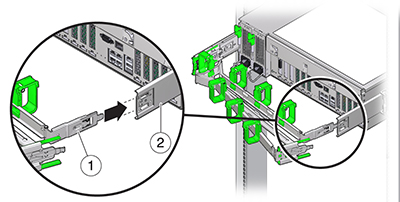

1. 将 CMA 装配托架连接器 (1) 插入右侧滑轨 (2)，直到连接器发出“咔嗒”一声后锁定到位。

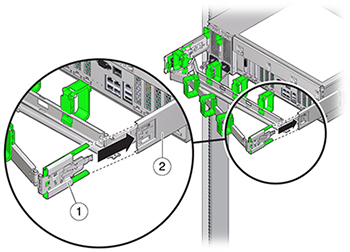

2. 将右侧的 CMA 滑轨连接器 (1) 插入右侧滑轨装置 (2)，直到连接器发出“咔嗒”一声后锁定到位。

3. 将左侧的 CMA 滑轨连接器插入左侧滑轨装置，直到连接器发出“咔嗒”一声后锁定到位。
4. 根据需要，安装电缆并将其穿过控制器。

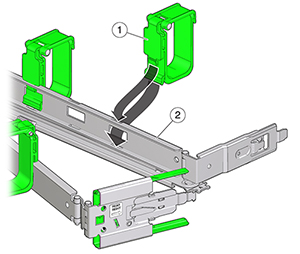

5. 如果需要，将电缆环扣带连接到 CMA，然后将环扣带按住入位以固定电缆。

   ---

   注 -  电缆环扣带预先安装在 CMA 中。如果需要重新安装电缆环扣带，执行此步骤。

   ---

6. 为了获得最佳结果，将三个电缆束带 (1) 按均等间隔放在 CMA 臂 (2) 的向后的一侧，将三个电缆束带放在离控制器最近的 CMA 一侧。
