在控制器机箱上安装装配托架

如果随滑轨提供了装配托架，则必须先将这些装配托架卸下，然后再开始此过程，如下所示。

• 拆开滑轨的包装，找到位于装置前部的滑轨锁。

• 按压滑轨锁顶部和底部的卡舌 (1)，将装配托架拉出至止动位置。

• 向装配托架前部方向按装配托架释放按钮 (2)，同时从装置中拉出托架。

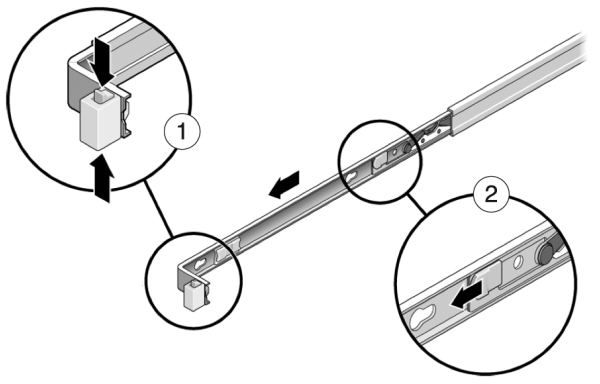

下图显示了拆卸 7120/7320 滑轨套件的过程。

下图显示了拆卸 7420 滑轨套件的过程。

1. 将装配托架靠在机箱上，使滑轨锁位于机箱前部，装配托架上的锁定开口与机箱侧面的定位销对齐。

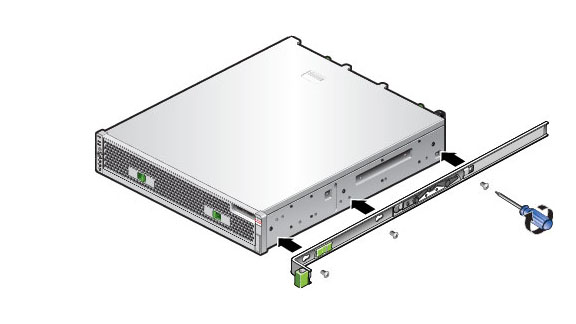

2. 下图显示了如何连接 7120/7320 装配托架。

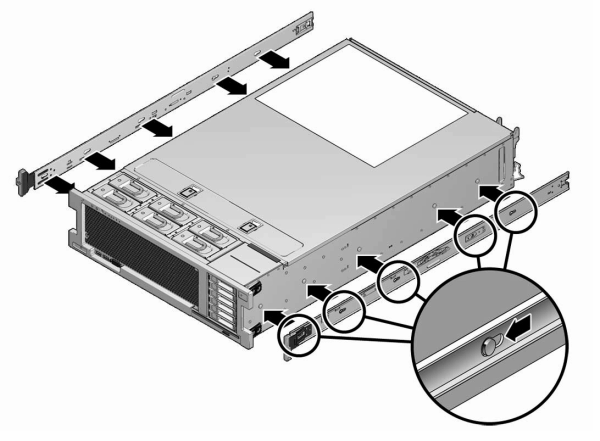

3. 下图显示了如何连接 7420 装配托架。

4. 将四个机箱定位销的前端伸出装配托架上的四个锁定开口，然后将装配托架向机箱前部拉，直至装配托架夹发出“咔嗒”一声后锁定到位。
5. 确认所有安装销均已安全固定在机箱上。
6. 重复以上步骤，将另一个装配托架安装到机箱的另一侧。
