标记机架装配位置

使用机架装配安装卡确定滑轨的正确装配孔。

1. 确保机架机柜中至少有 1 个机架单元 (1U) 的垂直空间来安装服务器。

   请参见机架要求。

2. 将机架装配安装卡靠在前滑轨上。

   卡底部边缘与服务器底部边缘相平齐。从安装卡的底部开始向上测量。

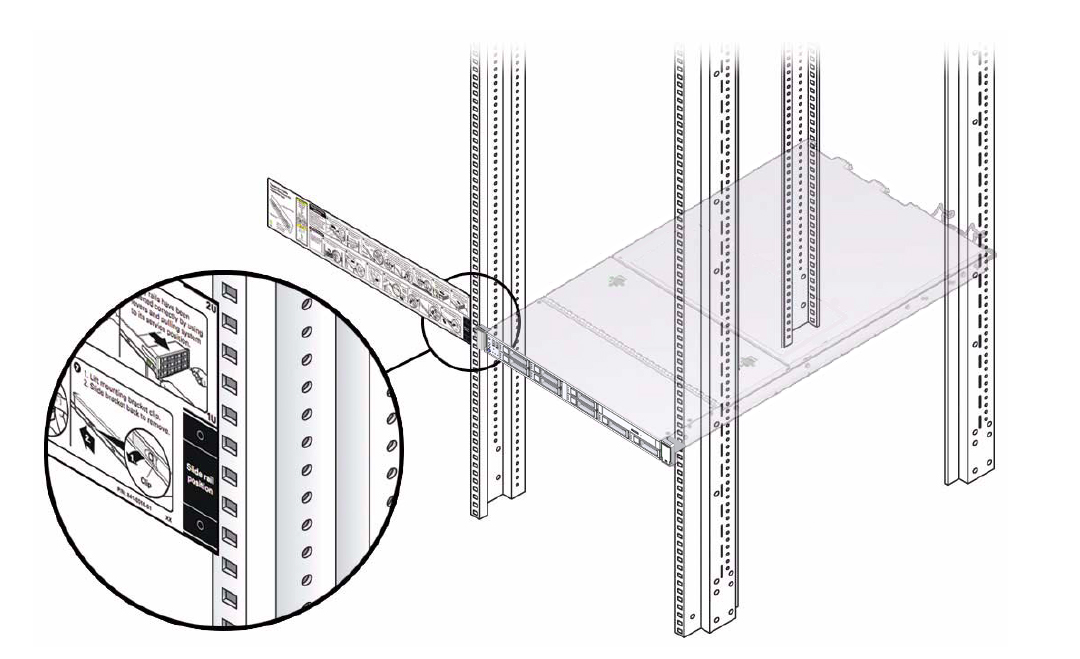

   图 5  机架装配安装卡样板



3. 标记前滑轨的装配孔。
4. 标记后滑轨的装配孔。

相关信息

• 机架要求

• 安装装配托架

• 安装免工具滑轨装置
