使用 LSI MegaRAID 配置实用程序将 RAID 卷设置为可引导

如果您在服务器上使用 BIOS 配置实用程序创建了多个 RAID 卷，请执行此过程以使某个 RAID 卷（虚拟驱动器）可引导。

如果符合以下任一条件，则不需要执行此过程：

• 创建卷时使用的是 Oracle System Assistant，并且已将该卷设置为可引导。

• 您使用 BIOS RAID 配置实用程序仅创建了一个虚拟驱动器。

开始此过程之前，使用 BIOS 配置实用程序至少创建一个虚拟驱动器或 RAID 卷（请参见在 Legacy BIOS 引导模式下配置 RAID）。

1. 在本地或者通过 Oracle ILOM 访问主机控制台。

   有关说明，请参见连接数据电缆或通过 Oracle ILOM 访问主机控制台。

2. 复位服务器或打开服务器电源。

   例如，要复位服务器，请执行以下操作：

   • 在本地服务器中，按服务器前面板上的电源按钮（大约 1 秒）关闭服务器电源，然后再次按该电源按钮打开服务器电源。

   • 在 Oracle ILOM Web 界面中，选择 "Host Management" -> "Power Control"，然后从 "Select Action" 列表框中选择 "Reset"。单击 "Save"，然后单击 "OK"。

   • 在 Oracle ILOM CLI 中，键入：reset /System

   开机自检 (power-on self-test, POST) 序列开始。

3. 在 BIOS 运行 POST 期间出现 Press <Ctrl><H> for WebBIOS... 提示时，立即按 Ctrl+H 组合键访问 LSI MegaRAID 实用程序。

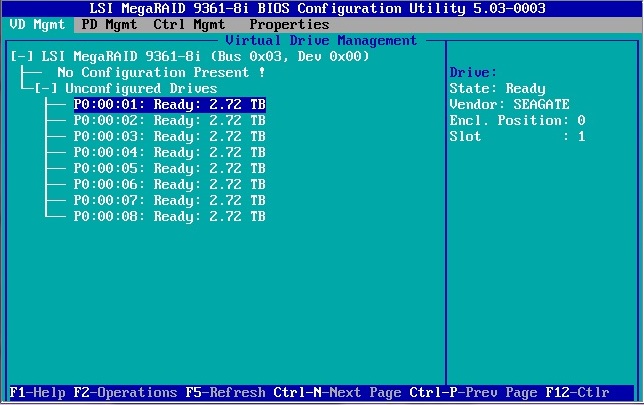

   此时将显示 "Virtual Drive Management" 屏幕。



4. 按 Ctrl-N 两次导航至 "Ctrl Mgmt" 菜单。

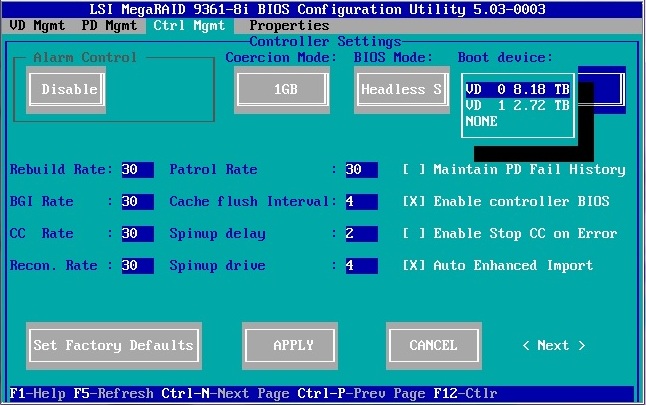

   此时将显示 "Controller Settings" 屏幕。



5. 使用向下箭头导航至 "Boot Device" 字段。
6. 选择要将其设置为可引导的虚拟驱动器，然后按 Enter 键。
7. 导航至 "Apply" 按钮，然后按 Enter 键。

   有关执行此过程的更多信息，请参阅《12 Gb/sMegaRAID SAS Software User's Guide》（《12 Gb/sMegaRAID SAS 软件用户指南》），网址为：http://www.lsi.com/sep/Pages/oracle/index.aspx。

8. 按 Esc 键退出 LSI MegaRAID 实用程序。
