在 UEFI 引导模式下配置 RAID

1. 将服务器的一次性引导配置为 BIOS。
   1. 访问 Oracle ILOM Web 界面。
   2. 导航到 "Host Management" > "Host Control"。
   3. 从下拉式列表中选择 "BIOS"，然后选择 "Save"。

      服务器已配置为在下次引导时引导到 BIOS。

2. 从 "Summary" 窗口中，选择 "Remote Console" > "Launch" 并回答对话框。

   此时将显示远程控制台屏幕。

3. 打开主机电源或复位主机。

   例如，要复位主机，请执行以下操作之一：

   • 在本地服务器中，按服务器前面板上的电源按钮（大约 1 秒）关闭主机电源，然后再次按该电源按钮重新打开主机的电源。

   • 在 Oracle ILOM Web 界面中，选择 Host Management > Power Control，然后从 Select Action 列表框中选择 Reset。

   • 在 Oracle ILOM CLI 中，键入：reset /System

   此时将显示 BIOS 设置实用程序。

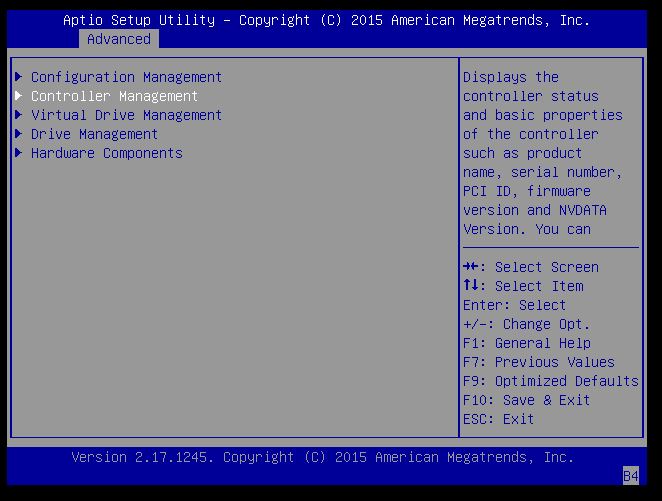

4. 导航到 "Advanced" 选项卡，选择 "LSI MegaRAID Configuration Utility <LSI MegaRAID 9361-8i>"，然后按 Enter 键。

   此时将显示以下屏幕：



5. 选择 "Configuration Management"，然后按 Enter 键。

   此时将显示以下屏幕：



6. 选择 "Create Virtual Drive" > "Advanced"，然后按 Enter 键。

   或者，可以选择 "Create Virtual Drive" 选项，它提供了 RAID 配置向导。无法在 "Create Virtual Drive" 屏幕中为虚拟驱动器配置高级设置。

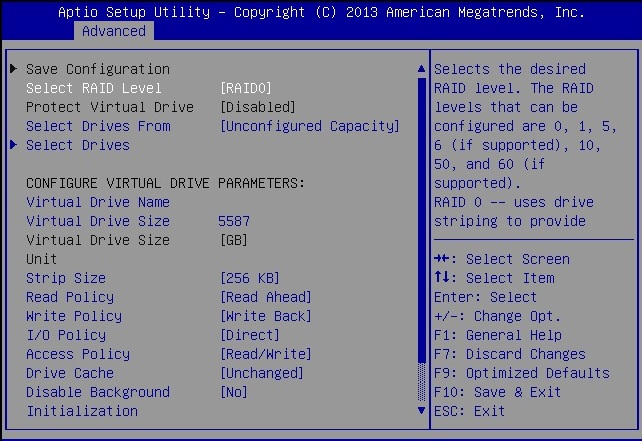

   此时将显示 "Create Virtual Drive" > "Advanced" 屏幕。



7. 选择 "Select RAID Level" 选项，然后按 Enter 键。

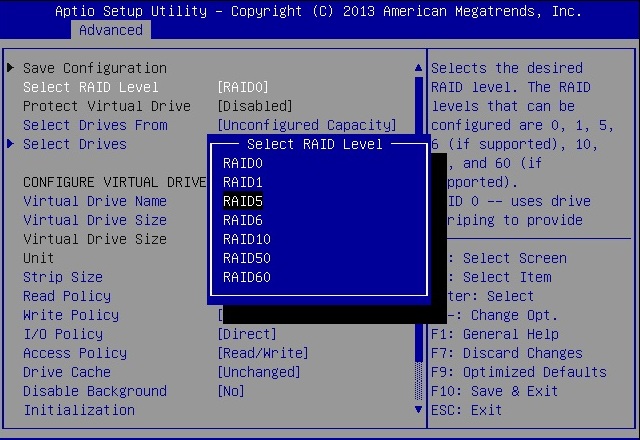

   此时将显示 "Select RAID Level" 对话框。



8. 选择所需的 RAID 级别，然后按 Enter 键。
9. 选择 "Select Drives" 选项，然后按 Enter 键。

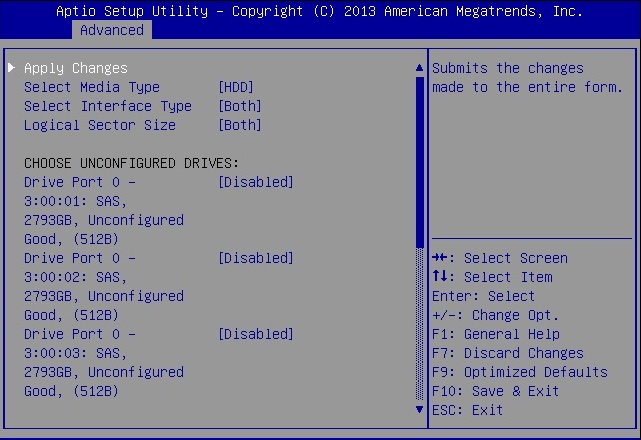

   此时将显示 "Drive Selection" 屏幕。



10. 从 LSI MegaRAID 屏幕顶部选择 "Controller Management"。

11. 在 "Drive Selection" 屏幕中，选择要包括在 RAID 配置中的介质类型、接口类型和驱动器。

12. 从下拉式列表中选择驱动器。

13. 选择 "Apply Changes"，然后按 Enter 键。

    此时将显示 "RAID Configuration Confirmation" 屏幕。

14. 选择 "Save Configuration"，然后按 Enter 键。

    此时将显示 "RAID Configuration Confirmation" 屏幕。

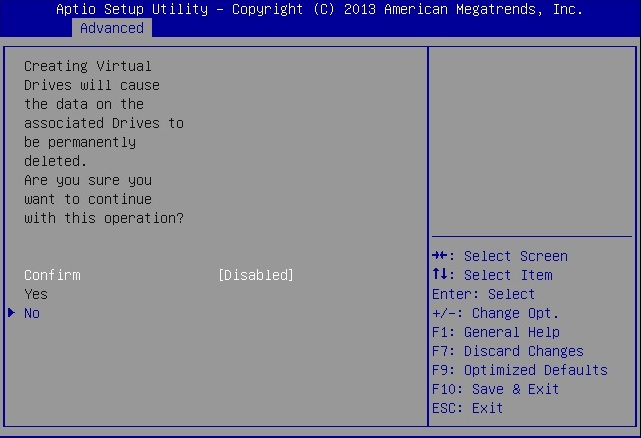

15. 要确认您的 RAID 配置，请依次选择 "Confirm" 和 "Yes"。

    此时将显示 "Confirmation" 屏幕。

16. 选择 "OK" 以继续。
17. 按 F10 保存更改并退出。

    这就完成了 RAID 配置。
