安装机框滑轨和后装配托架

开始之前

确定机架中计划放置 Oracle Server X5-8 的位置。它需要五个机架单元。

确保您的机架满足Rack Compatibility中的要求。

1. 确定服务器在机架中的位置。

   Oracle Server X5-8 需要五个机架单元。

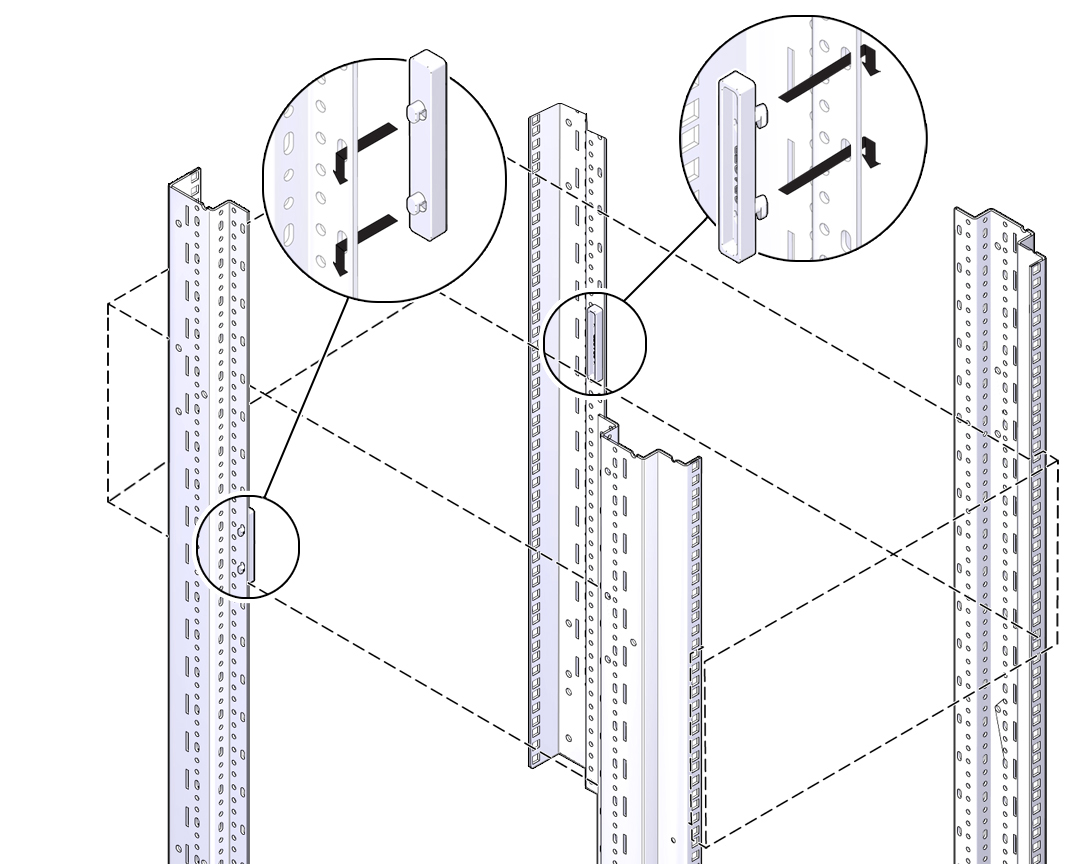

2. 在后机架滑轨中安装两个垫块。

   垫块上的螺柱将卡入后机架滑轨内部的椭圆形孔。将垫块的底部与系统机架空间的底部对齐。



3. 对于方孔机架，请将卡式螺母装入对齐模板所示的位置。对于圆孔机架，请转至步骤 4。

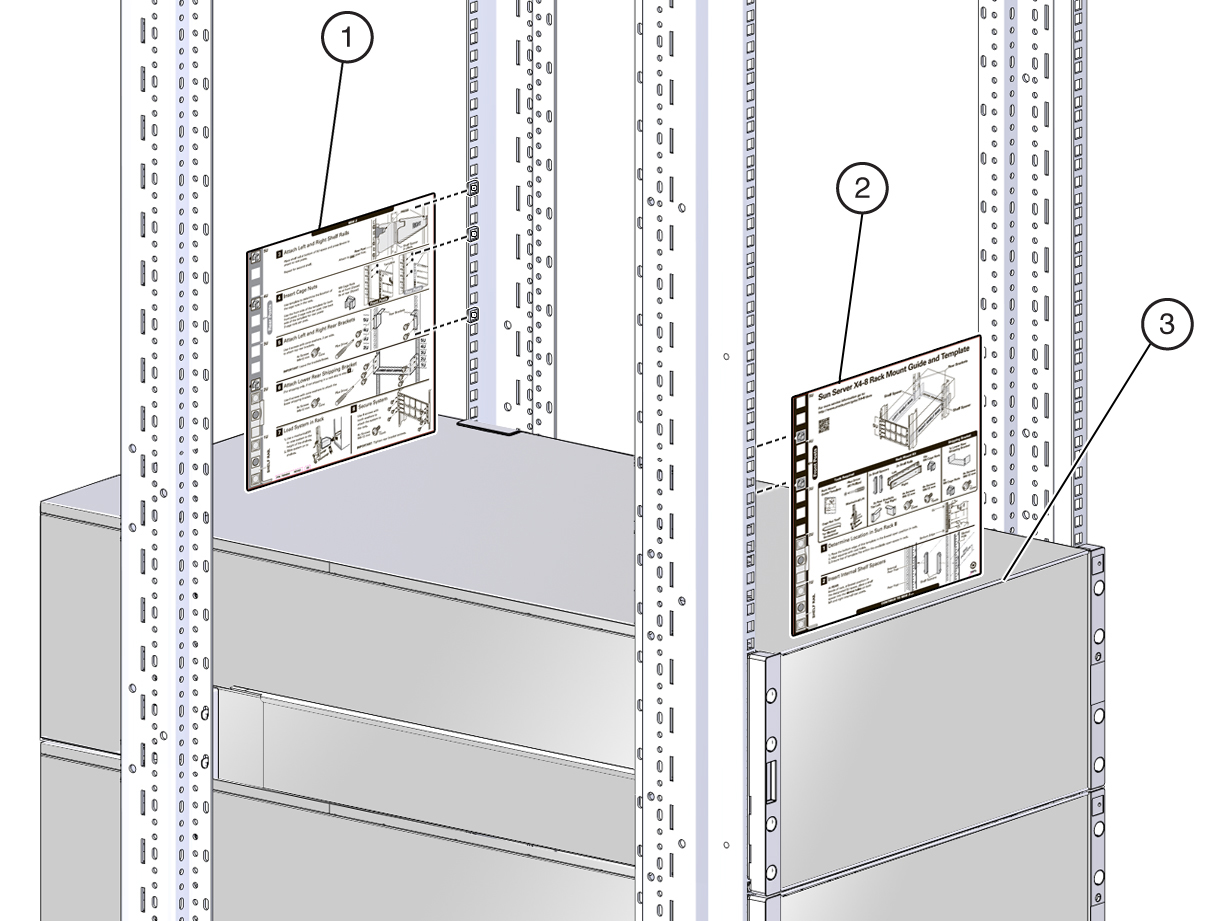

   1. 将模板与计划用于装入服务器的孔对齐。

      模板的两面都有机架对齐图像：一面用于后机架对齐 [1]，一面用于前机架对齐 [2]。

      将服务器直接放在紧挨它下面的机架单元 [3] 上，两者之间不能有任何未填充的机架空间。

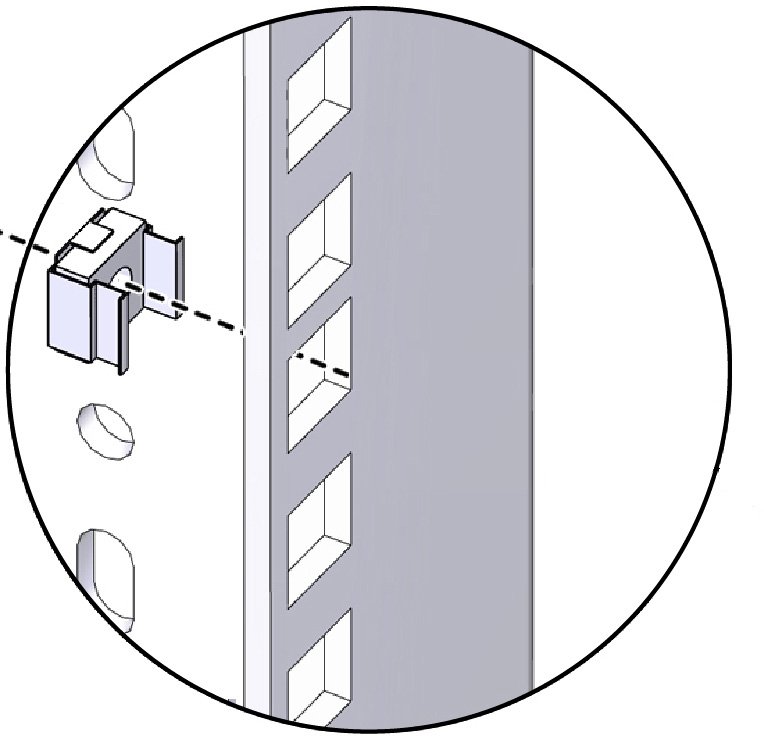

   2. 将卡式螺母装入模板所示的位置。

      将卡式螺母装入每个滑轨的内侧。每个前滑轨上应该有两个卡式螺母，每个后滑轨上应该有三个卡式螺母。



4. 安装左侧和右侧机框滑轨。

   滑轨标有左右前后方位。

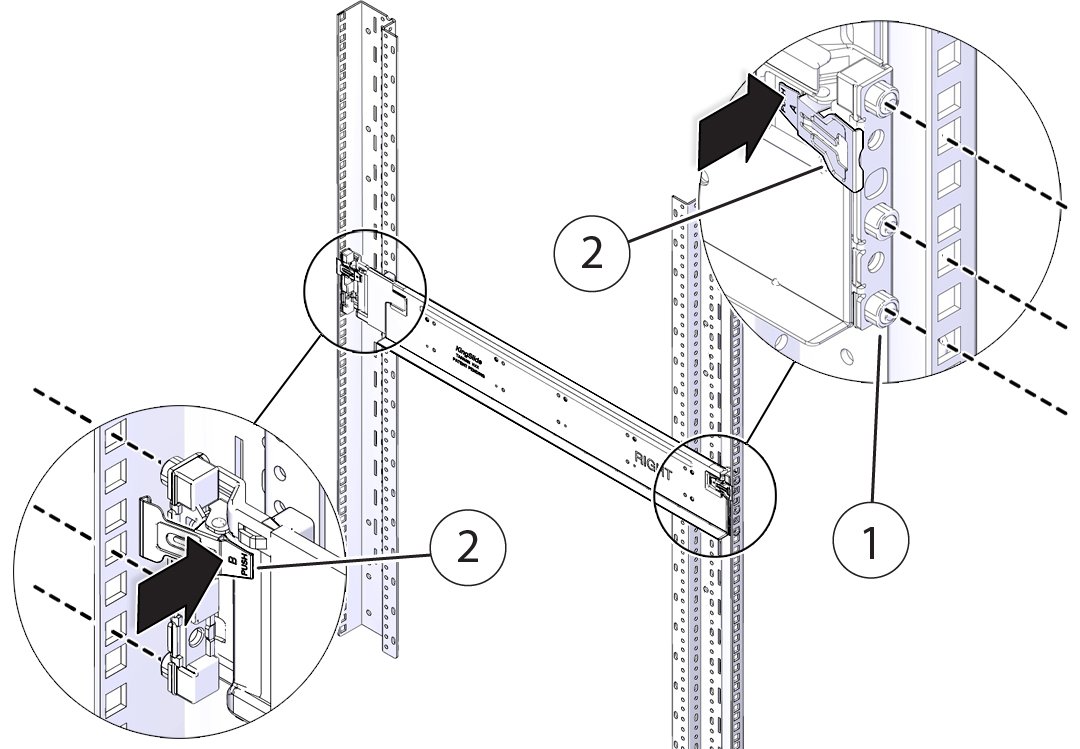

   滑轨的每一端都有多个螺柱和一个锁销。针对每个滑轨：

   1. 展开机框滑轨以适应机架。
   2. 将螺柱 [1] 插入机架的孔中，然后按凸耳 [2] 以打开锁销并将其固定到机架。

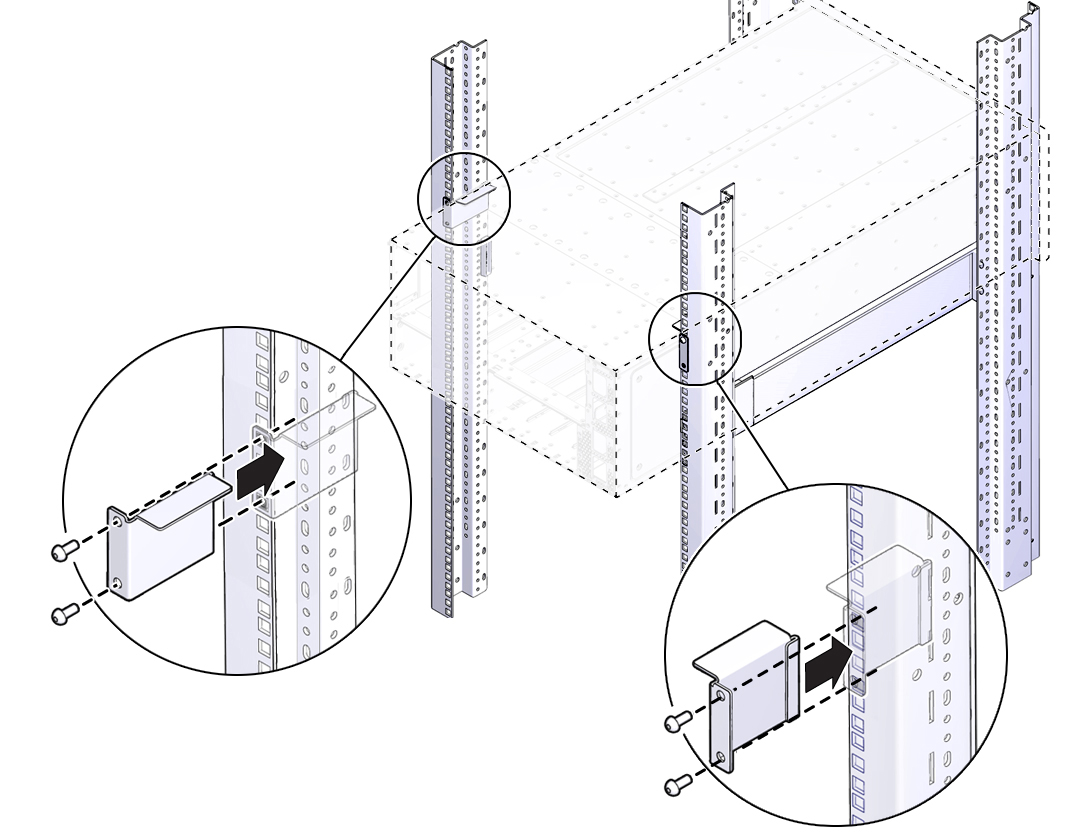

5. 连接后装配托架。
   1. 对齐每个托架，以便挡片位于服务器的上面。
   2. 使用两颗螺钉将每个托架固定到机架上。

      不要完全拧紧螺钉。
