在 Legacy 引导模式下配置 RAID

此过程使用驻留在 HBA 固件中的 BIOS RAID 配置实用程序配置 RAID 阵列并使其可引导。在以下任何情况下都可以使用此过程：

• 您的系统上未安装 Oracle System Assistant 或您不希望将其用于 RAID 配置。

• 您要安装 Oracle System Assistant 不支持的 RAID 级别，例如 RAID 6、50 或 60

  ---

  注 -  对于 Oracle Storage 12 Gb/s SAS PCIe RAID 内部 HBA，Oracle System Assistant 支持 RAID 0、1、5 和 10。

  ---

1. 打开主机电源或复位主机。

   例如，要复位主机，请执行以下操作之一：

   • 在本地服务器中，按服务器前面板上的电源按钮（大约 1 秒）关闭主机电源，然后再次按该电源按钮重新打开主机的电源。

   • 在 Oracle ILOM Web 界面中，选择 Host Management > Power Control，然后从 Select Action 列表框中选择 Reset。

   • 在 Oracle ILOM CLI 中，键入：reset /System

   此时将显示 BIOS 屏幕。

2. 在 BIOS 运行 POST 期间出现 Press <Ctrl><R> to run the MegaRAID Configuration Utility 提示时，立即按 Ctrl+R 组合键访问 LSI MegaRAID 实用程序。

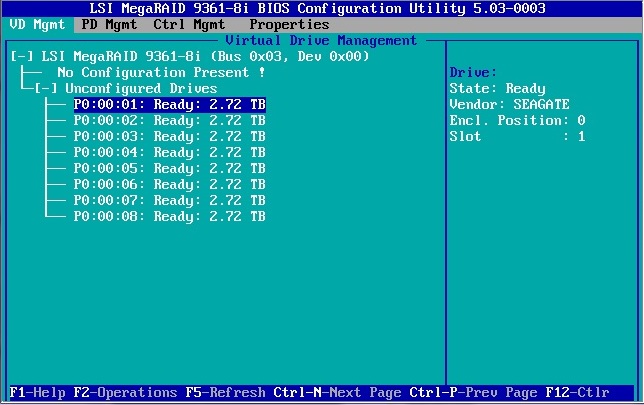

   此时将显示 "Virtual Drive Management" 屏幕。



3. 创建一个或多个 RAID 卷（虚拟驱动器）。

   请参阅《MegaRAID SAS Software User's Guide》（《MegaRAID SAS 软件用户指南》）中的说明，网址为：http://www.lsi.com/sep/Pages/oracle/index.aspx。

4. 按 Ctrl-N 两次导航至 "Ctrl Mgmt" 菜单。

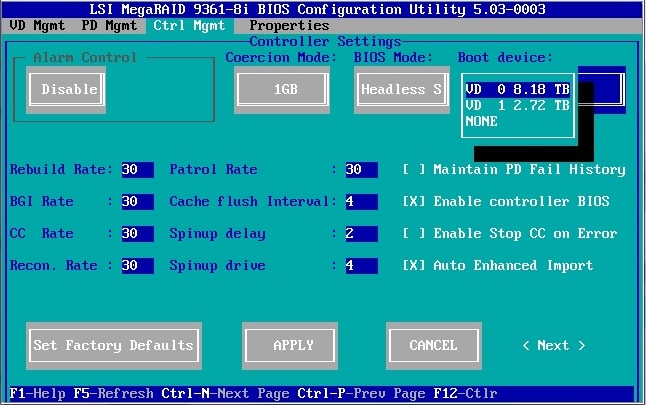

   此时将显示 "Controller Settings" 屏幕。



5. 使用向下箭头导航至 "Boot Device" 字段。
6. 选择要使其可引导的虚拟驱动器，然后按 Enter 键。
7. 导航至 "Apply" 按钮，然后按 Enter 键。

   有关执行此过程的更多信息，请参阅位于以下位置的《MegaRAID SAS Software User's Guide》（《MegaRAID SAS 软件用户指南》）：http://www.lsi.com/sep/Pages/oracle/index.aspx。

8. 按 Esc 键退出 LSI MegaRAID 实用程序。
