为服务器连接电缆

按以下顺序将外部电缆连接到服务器：

1. 根据需要将以太网电缆连接至千兆位以太网 (NET) 端口 [5-6]。
2. （可选）如果要直接与系统控制台交互，则将所有外部设备（如鼠标和键盘）连接到服务器的 USB 端口 [2] 并将监视器连接到 DB-15 视频端口 [1]。
3. 要通过网络连接到 Oracle Integrated Lights Out Manager (ILOM)，请将以太网电缆连接到标有 NET MGT 的以太网端口 [3]。

   ---

   注 -  默认情况下，服务处理器 (service processor, SP) 使用 NET MGT（带外）端口。但您可以将 SP 配置为共享此服务器的两个 10/100/1000 以太网端口之一。

   ---

4. 要使用串行管理端口访问 Oracle ILOM 命令行界面 (command-line interface, CLI)，请将串行空调制解调器电缆连接到标有 SER MGT 的 RJ-45 串行端口 [4]。

   有关通过串行控制台查看系统输出的更多信息，请参见Log In to Oracle ILOM Using a Local Serial Connection。

5. 将服务器电源线连接到服务器后面板上的交流电源连接器，并使用连接器电缆夹固定每根电源线 [7]。

   交流电必须是接地 200-240V。

   为了在断电时提供冗余和防止系统导致断路器过载，请将上面的两根电源线与下面的两根电源线连接到不同的电路。

   连接电源后，SP 会引导至备用电源模式。

   • 在 SP 引导时，SP 正常/需要维修操作指示灯 [3] 闪烁，主系统正常指示灯 [1] 保持熄灭状态。

   • 当 SP 完成引导后，SP 正常/需要维修操作指示灯 [3] 保持亮起状态，主系统正常指示灯每三秒快闪一次。

     此时主机尚未初始化，也未打开电源。

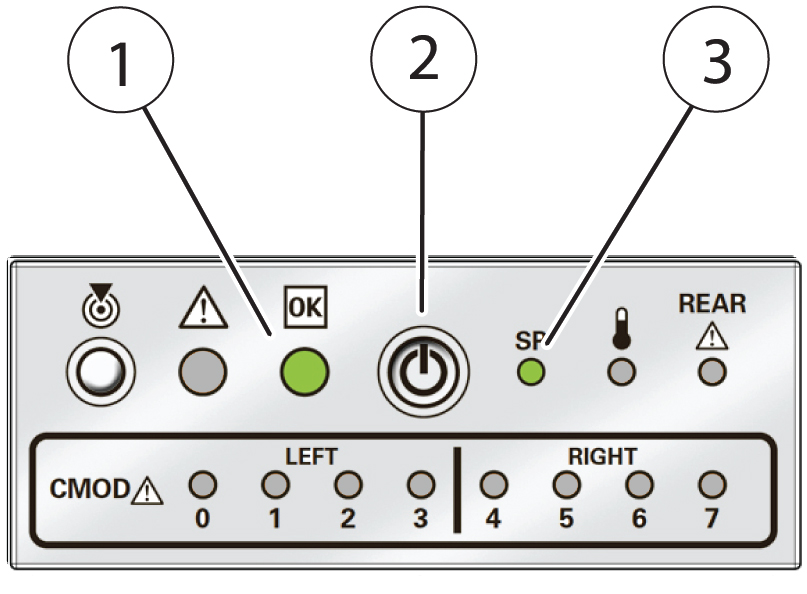

   标注 说明 1 系统正常指示灯 2 凹进式电源按钮 3 SP 正常指示灯

另请参见

Controlling System Power

Log In to Oracle ILOM Using a Local Serial Connection
