前面板功能部件

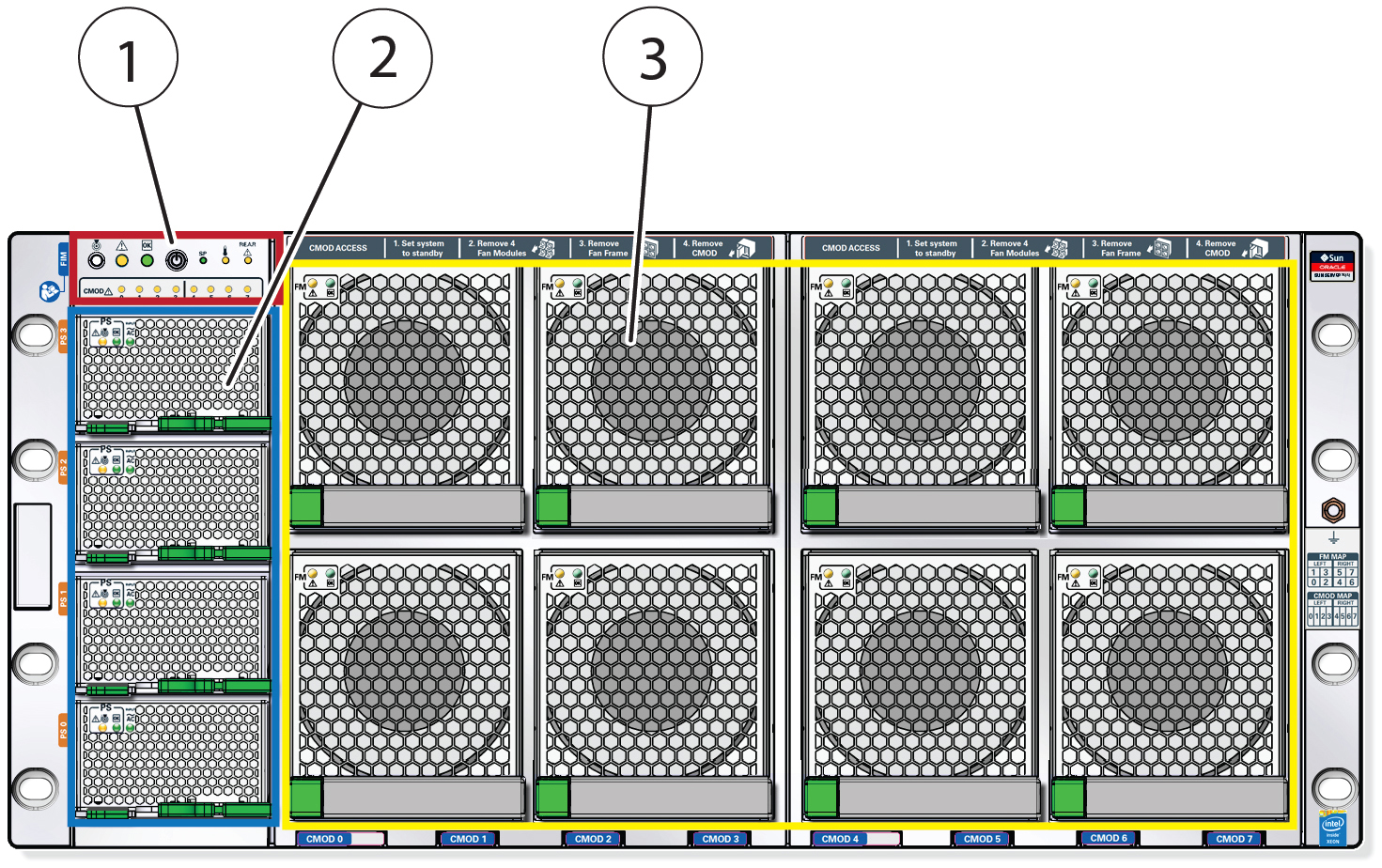

下图显示了 Oracle Server X5-8 前面板并介绍了其组件：
|
|
|
1
|
正面指示灯模块
|
|
2
|
电源 0（底部）至 3（顶部）
|
|
3
|
风扇模块 FM 0 至 FM 7：
-
上面一排：1、3、5、7
-
下面一排：0、2、4、6
|
|
正面指示灯模块

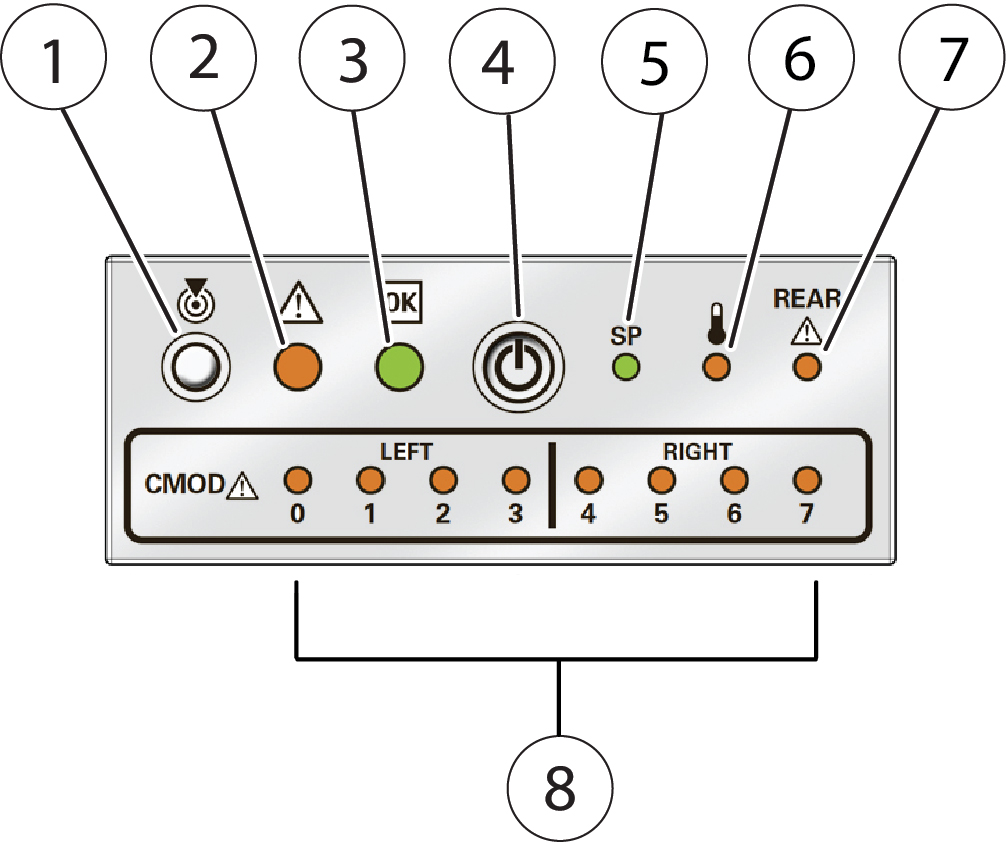

下图显示了正面指示灯模块上的控件和指示灯：
|
|
|
1
|
机箱定位器按钮和指示灯
|
|
2
|
机箱需要维修操作指示灯
|
|
3
|
系统正常指示灯
|
|
4
|
凹进式电源按钮
|
|
5
|
服务处理器 (service processor, SP) 正常指示灯
|
|
6
|
机箱温度需要维修操作指示灯
|
|
7
|
机箱后面需要维修操作指示灯
|
|
8
|
CMOD 需要维修操作指示灯 0 - 7（从左到右）
注 -
服务器包含四个或八个 CMOD（计算模块）。它们在风扇后面，从左到右分别为 CMOD 0 到 CMOD 7。每个 CMOD 都有对应的需要维修操作指示灯。
|
|
电源控件和指示灯

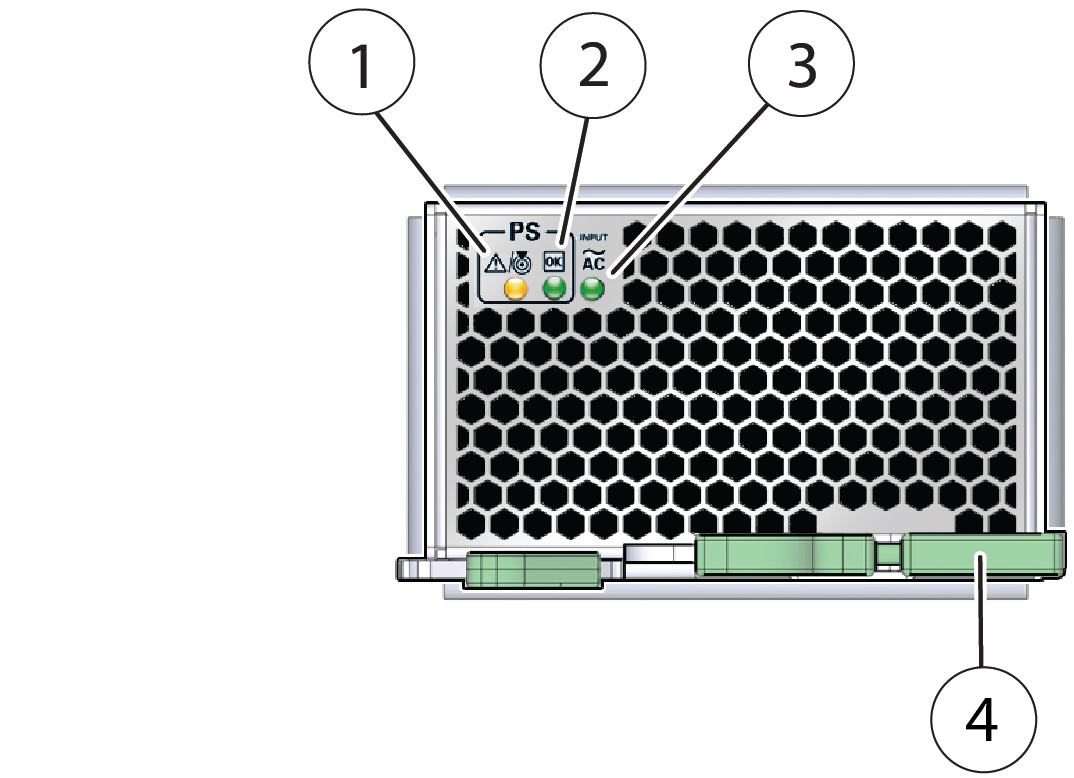

下图显示了电源控件和指示灯：
|
|
|
1
|
需要维修操作/定位器指示灯
|
|
2
|
正常指示灯（主机的电源正常）
|
|
3
|
交流电正常指示灯（交流输入电源正常）
|
|
4
|
释放锁销
|
|
风扇模块控件和指示灯

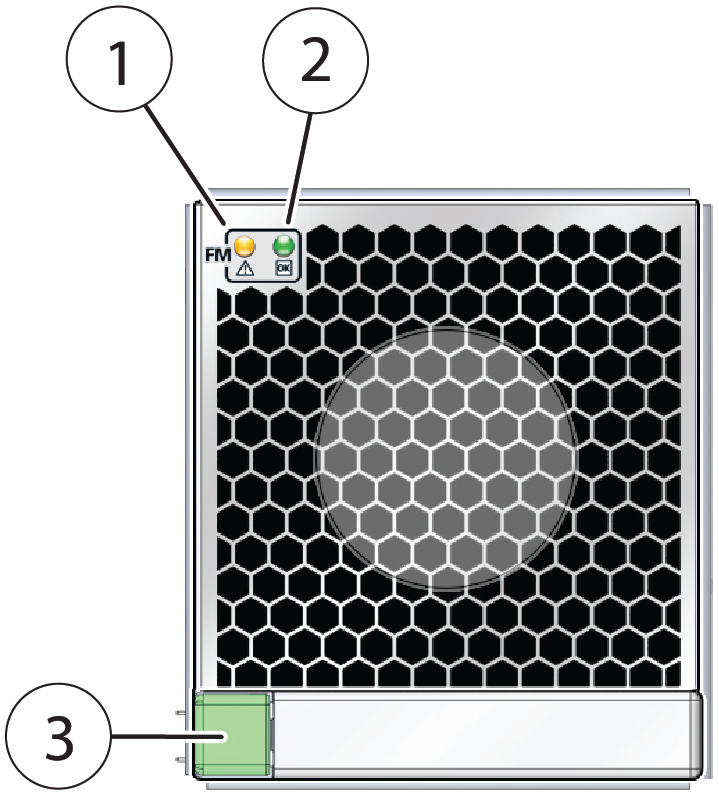

下图显示了风扇模块上的控件和指示灯：
|
|
|
1
|
需要维修操作指示灯
|
|
2
|
正常指示灯
|
|
3
|
释放锁销
|
|
