后面板功能部件

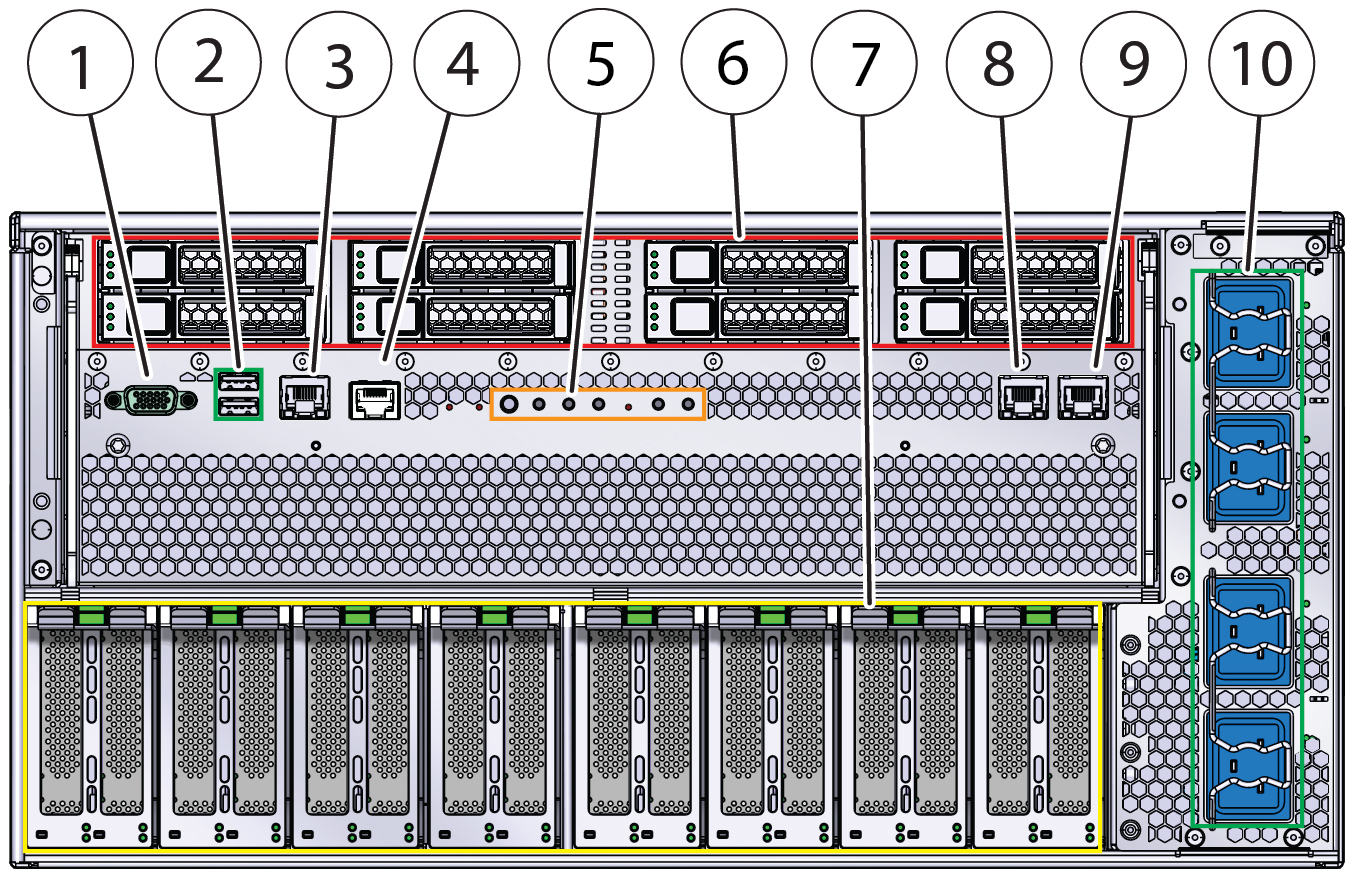

下图显示了 Oracle Server X5-8 后面板并介绍了其组件：

标注 说明 1 DB-15 视频端口 2 USB 2.0 端口 (2) 3 网络管理端口 4 串行管理端口 5 状态指示灯 6 HDD/SSD 插槽 0 至 7： 上面一排：7、5、3、1 下面一排：6、4、2、0 7 PCIe 卡插槽 1 到 16： PCIe 1 位于右侧 PCIe 16 位于左侧 PCIe 卡安装在双 PCIe 卡载体 (dual PCIe card carrier, DPCC) 上。每个 DPCC 容纳两个 PCIe 插槽。 8 Net 0 端口 9 Net 1 端口 10 具有电缆夹的交流电输入端（0 至 3）： 交流电输入端 3 位于顶部 交流电输入端 0 位于底部

后面板状态指示灯和按钮

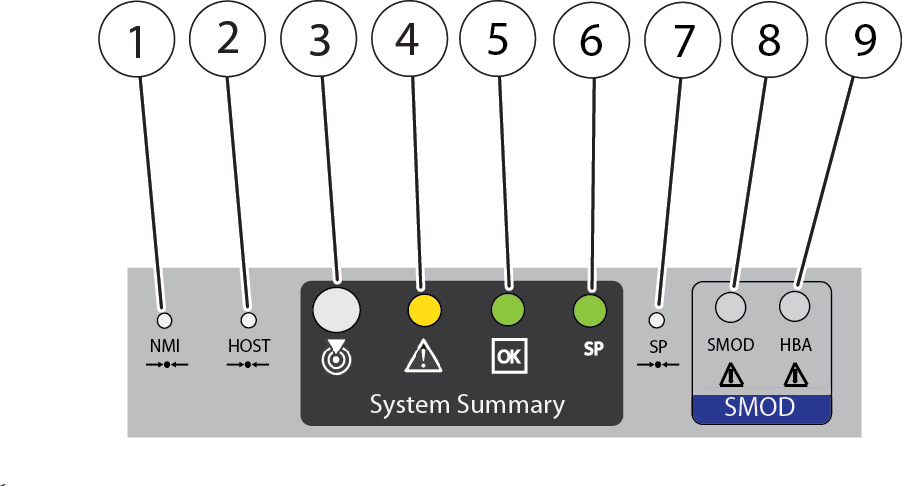

下图显示了后面板指示灯和按钮：

标注 说明 1 不可屏蔽中断 (Non-Maskable Interrupt, NMI) 按钮 – 供 Oracle 服务人员使用。 2 复位按钮 – 供 Oracle 服务人员使用。 3 定位器指示灯 – 用于识别服务器。有关详细信息，请参见 Oracle ILOM 文档库，网址为： http://www.oracle.com/goto/ILOM/docs 4 机箱需要维修操作指示灯 – 有关详细信息，请参阅Oracle Server X5-8 Service Manual。 5 系统正常 – 有关详细信息，请参见Controlling System Power。 6 SP 正常 – 如果 SP 正常工作，则稳定亮起；SP 引导期间将闪烁；如果 SP 未通电，则熄灭。 7 SP 复位按钮。 8 SMOD 需要维修操作指示灯 – 指示系统模块 (system module, SMOD) 故障 9 HBA 需要维修操作指示灯 – 指示主机总线适配器 (host bus adaptor, HBA) 故障

存储控件和指示灯

下图显示了存储控件和指示灯：

标注 说明 1 正常指示灯 2 需要维修操作指示灯 3 可以移除指示灯 4 存储驱动器释放按钮 5 存储驱动器杆
