전면 패널 기능

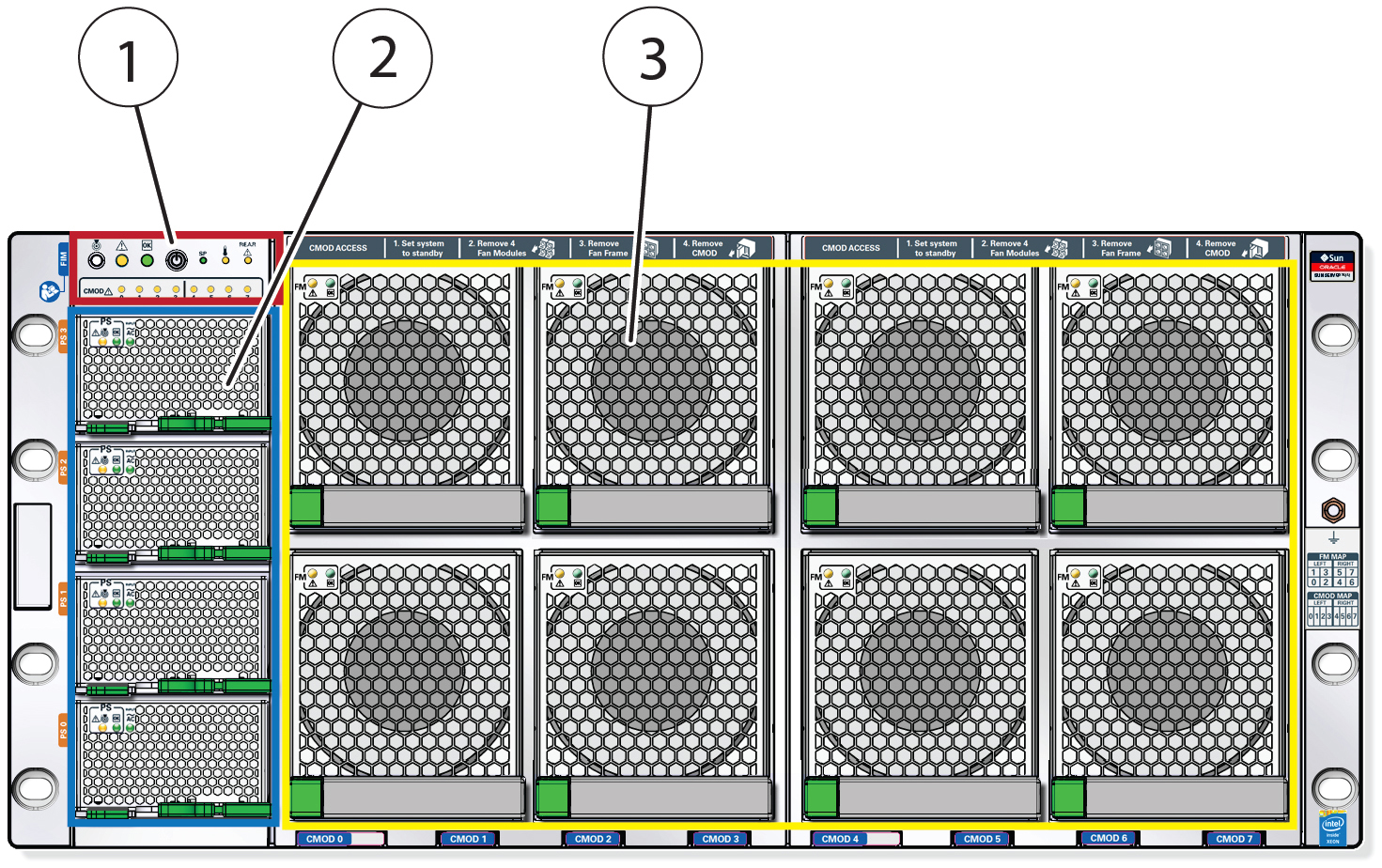

다음 그림은 Oracle Server X5-8 전면 패널을 보여주고 해당 구성 요소에 대해 설명합니다
|
|
|
1
|
전면 표시기 모듈
|
|
2
|
전원 공급 장치 0(하단)-3(상단)
|
|
3
|
팬 모듈 FM 0-FM 7:
-
상단: 1, 3, 5, 7
-
하단: 0, 2, 4, 6
|
|
전면 표시기 모듈

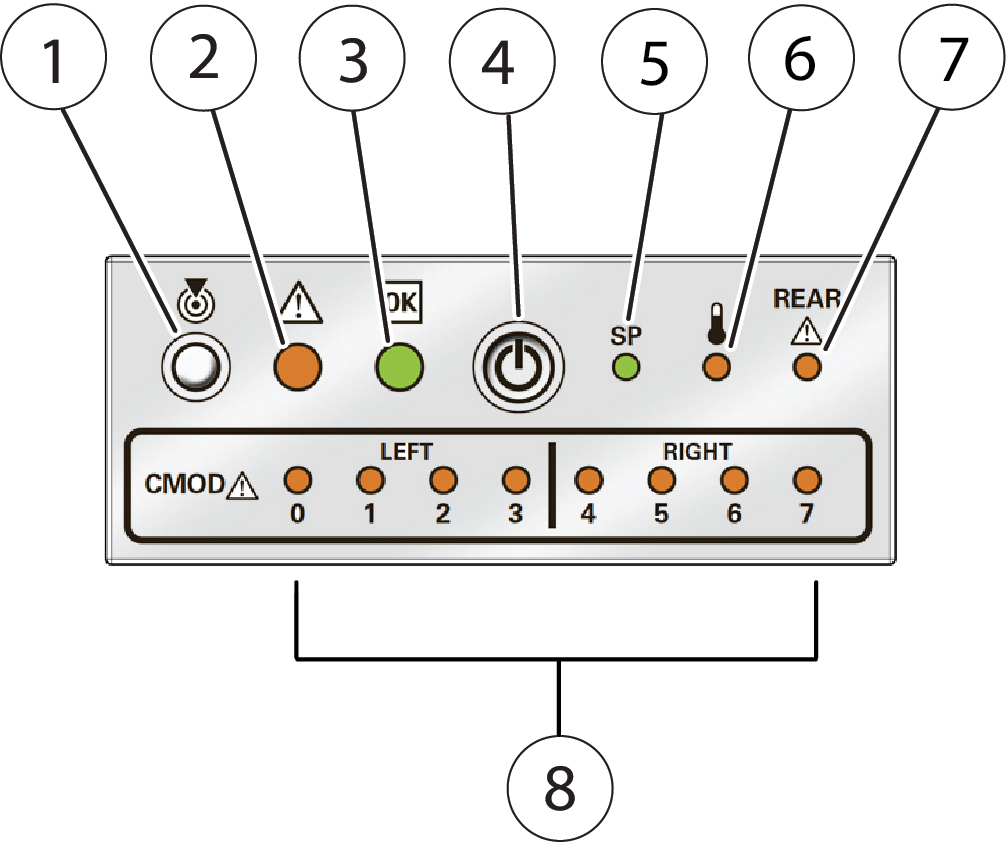

다음 그림은 전면 표시기 모듈의 제어부 및 표시기를 보여줍니다.
|
|
|
1
|
섀시 로케이터 버튼 및 표시기
|
|
2
|
섀시 서비스 작업 요청 표시기
|
|
3
|
시스템 OK 표시기
|
|
4
|
오목한 전원 버튼
|
|
5
|
SP(서비스 프로세서) OK 표시기
|
|
6
|
섀시 온도 서비스 작업 요청 표시기
|
|
7
|
섀시 후면 서비스 작업 요청 표시기
|
|
8
|
CMOD 서비스 작업 요청 표시기 0 - 7(왼쪽에서 오른쪽)
주 -
서버에는 CMOD(계산 모듈)가 4개 또는 8개 있습니다. 이 모듈은 팬 뒤에 있으며 왼쪽에서 오른쪽 방향으로 CMOD 0 - CMOD 7로 지정되어 있습니다. CMOD마다 해당 서비스 작업 요청 표시기가 있습니다.
|
|
전원 공급 장치 제어부 및 표시기

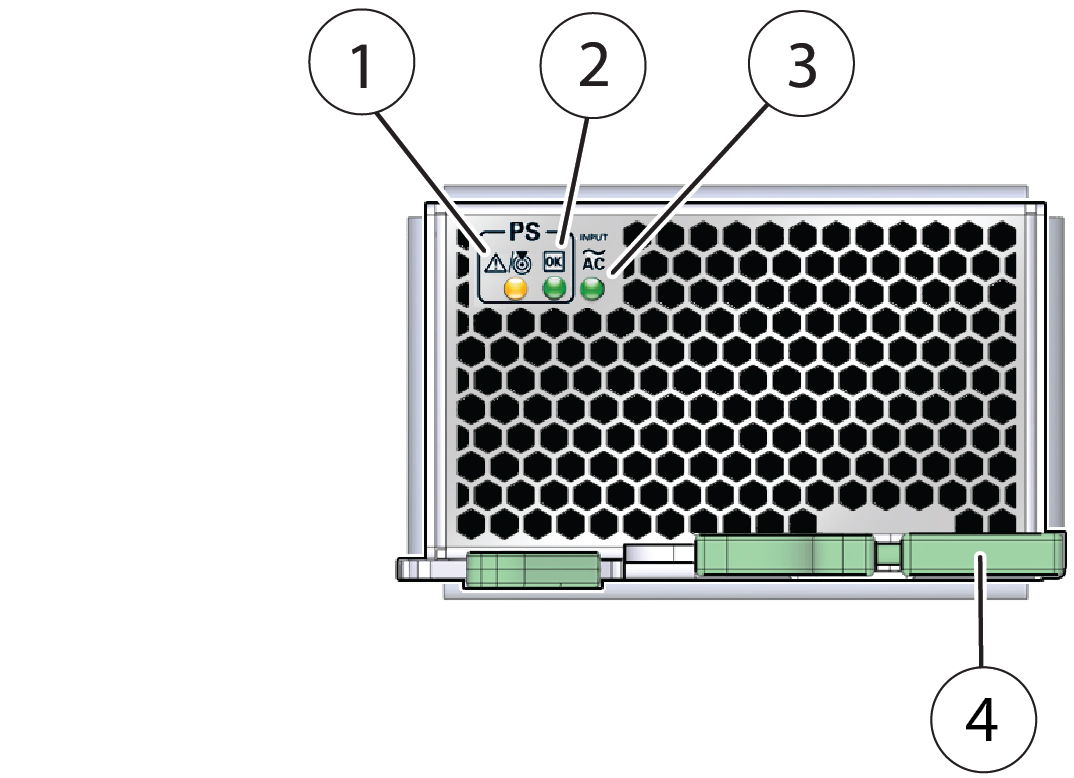

다음 그림은 전원 공급 장치 제어부 및 표시기를 보여줍니다.
|
|
|
1
|
서비스 작업 요청/로케이터 표시기
|
|
2
|
OK 표시기(호스트 전원 정상)
|
|
3
|
AC OK 표시기(AC 입력 전원 정상)
|
|
4
|
해제 래치
|
|
팬 모듈 제어부 및 표시기

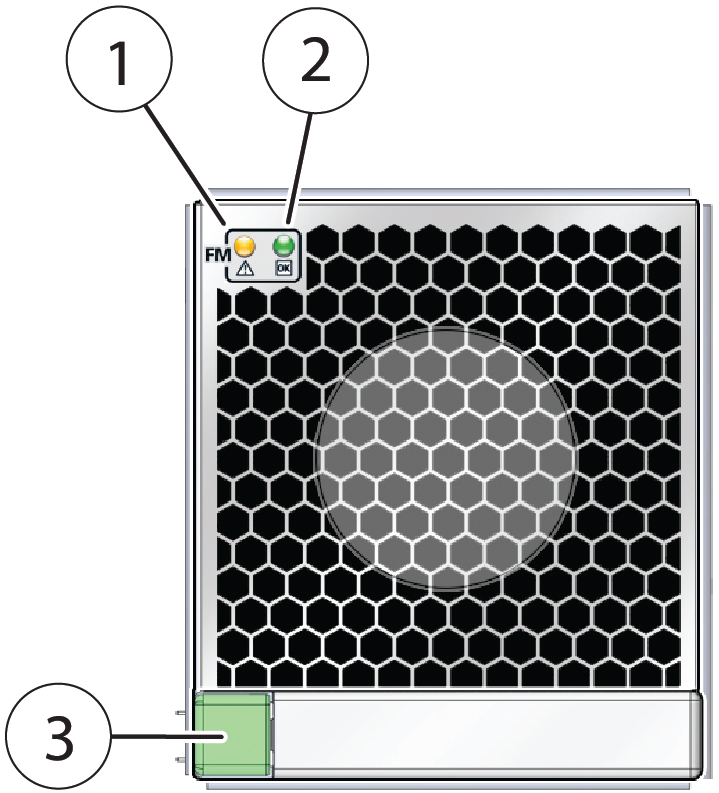

다음 그림은 팬 모듈의 제어부 및 표시기를 보여줍니다.
|
|
|
1
|
서비스 작업 요청 표시기
|
|
2
|
OK 표시기
|
|
3
|
해제 래치
|
|
