서버에 케이블 연결
외부 케이블을 다음 순서대로 서버에 연결합니다.
- 필요에 따라 기가비트 이더넷(NET) 포트([5-6])에 이더넷 케이블을 연결합니다.
- (선택 사항) 시스템 콘솔과 직접 상호 작용하려면 마우스 및 키보드와 같은 모든 외부 장치를 서버의 USB 포트([2])에 연결하고 모니터를 DB-15 비디오 포트([1])에 연결합니다.
-
네트워크를 통해 Oracle ILOM(Integrated Lights Out Manager)에 연결하려면 NET MGT([3]) 레이블이 붙은 이더넷 포트에 이더넷 케이블을 연결합니다.
주 - SP(서비스 프로세서)는 기본적으로 NET MGT(아웃오브밴드) 포트를 사용합니다. 대신 서버의 10/100/1000 이더넷 포트 2개 중 하나를 공유하도록 SP를 구성할 수 있습니다. -
직렬 관리 포트를 사용하여 Oracle ILOM CLI(명령줄 인터페이스)에 액세스하려면 SER MGT([4]) 레이블이 붙은 RJ-45 직렬 포트에 직렬 널 모뎀 케이블을 연결합니다.
직렬 콘솔에서 시스템 출력을 확인하는 방법은 Log In to Oracle ILOM Using a Local Serial Connection을 참조하십시오.
-
서버 전원 코드를 서버 후면 패널의 AC 커넥터에 연결하고 커넥터의 케이블 클립([7])을 사용하여 각 코드를 단단히 고정합니다.
AC는 200-240V로 접지해야 합니다.
정전 시 중복성을 제공하고 시스템에서 회로 차단기의 과부하를 방지하려면 위쪽 전원 코드 2개를 아래쪽 2개와 다른 회로에 연결합니다.
전원이 연결되면 SP가 대기 전원 모드로 부트됩니다.
-
SP가 부트되는 동안에는 SP OK/서비스 작업 요청 표시기 [3]이 깜박거리고 주 시스템 OK 표시기 [1]은 꺼진 상태로 있습니다.
-
SP 부트가 완료되면 SP OK/서비스 작업 요청 표시기 [3]은 켜진 상태로 유지되고 주 시스템 OK 표시기는 3초 간격으로 빠르게 깜박거립니다.
아직은 호스트가 초기화되지 않았거나 전원이 켜지지 않습니다.

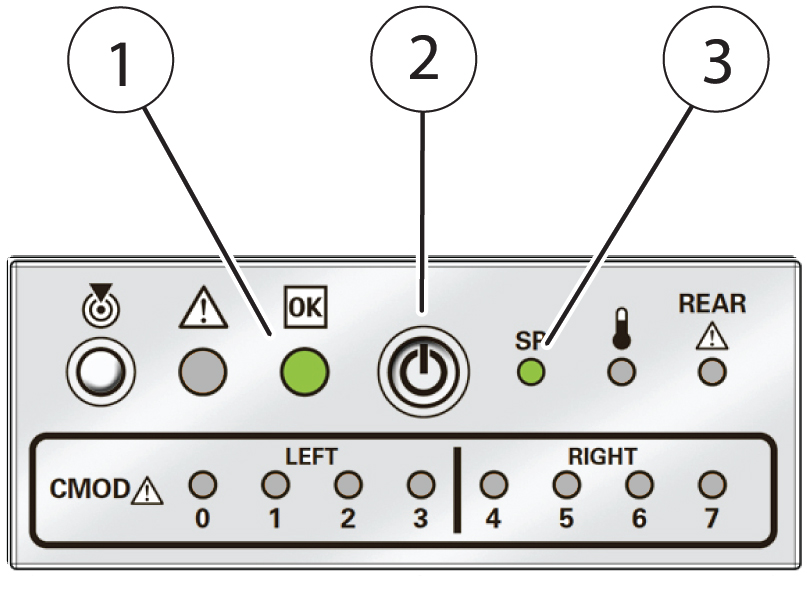

그림 설명설명1시스템 OK 표시기2오목한 전원 버튼3SP OK 표시기 -
