선반 레일 및 후면 마운팅 브래킷 설치

시작하기 전에

Oracle Server X5-8를 배치할 랙 위치를 식별합니다. 랙 장치가 5개 필요합니다.

랙이 Rack Compatibility의 요구 사항을 충족하는지 확인하십시오.

1. 랙에서 서버 위치를 결정합니다.

   Oracle Server X5-8에는 랙 장치가 5개 필요합니다.

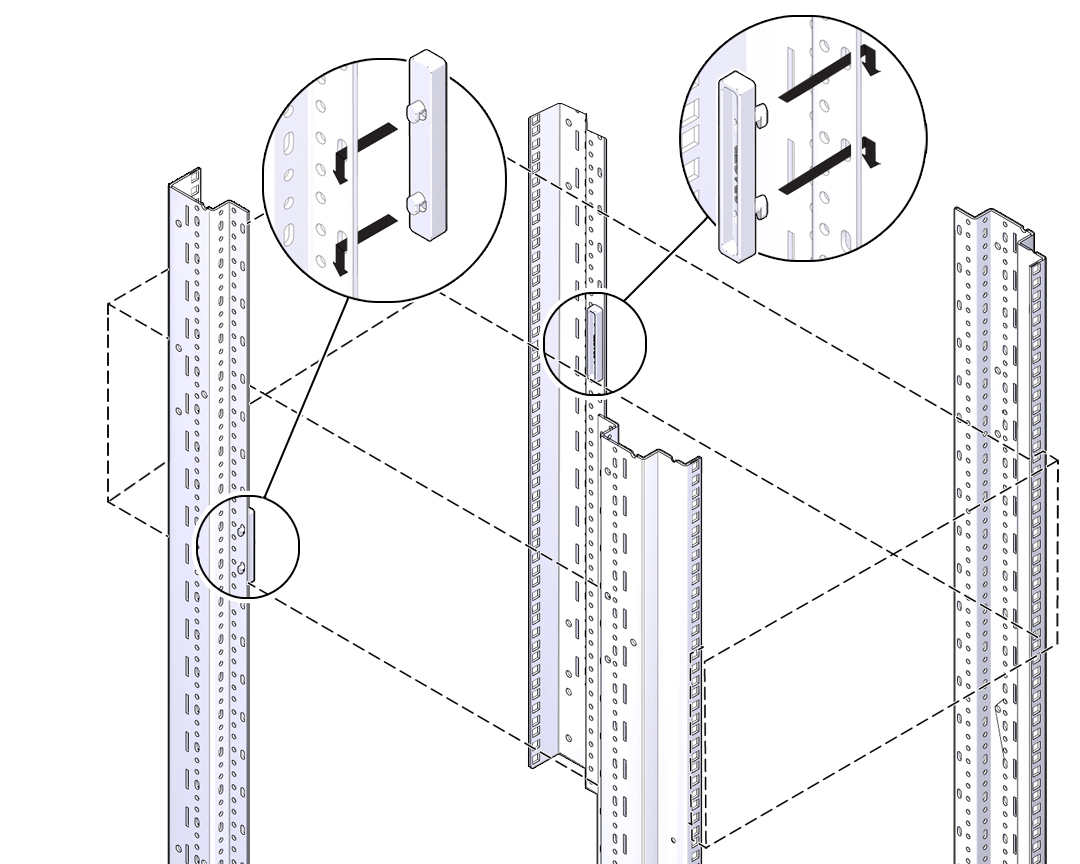

2. 후면 랙 레일에 스페이서 2개를 설치합니다.

   스페이서의 스터드를 후면 랙 레일 안쪽의 타원형 구멍에 끼웁니다. 스페이서 아래쪽을 시스템의 랙 공간 아래쪽에 맞춥니다.



3. 사각형 구멍 랙의 경우 정렬 템플리트로 확인된 위치에 케이지 너트를 끼웁니다. 둥근 구멍 랙의 경우 4단계로 이동합니다.
   1. 서버를 장착하려는 구멍에 템플리트를 맞춥니다.

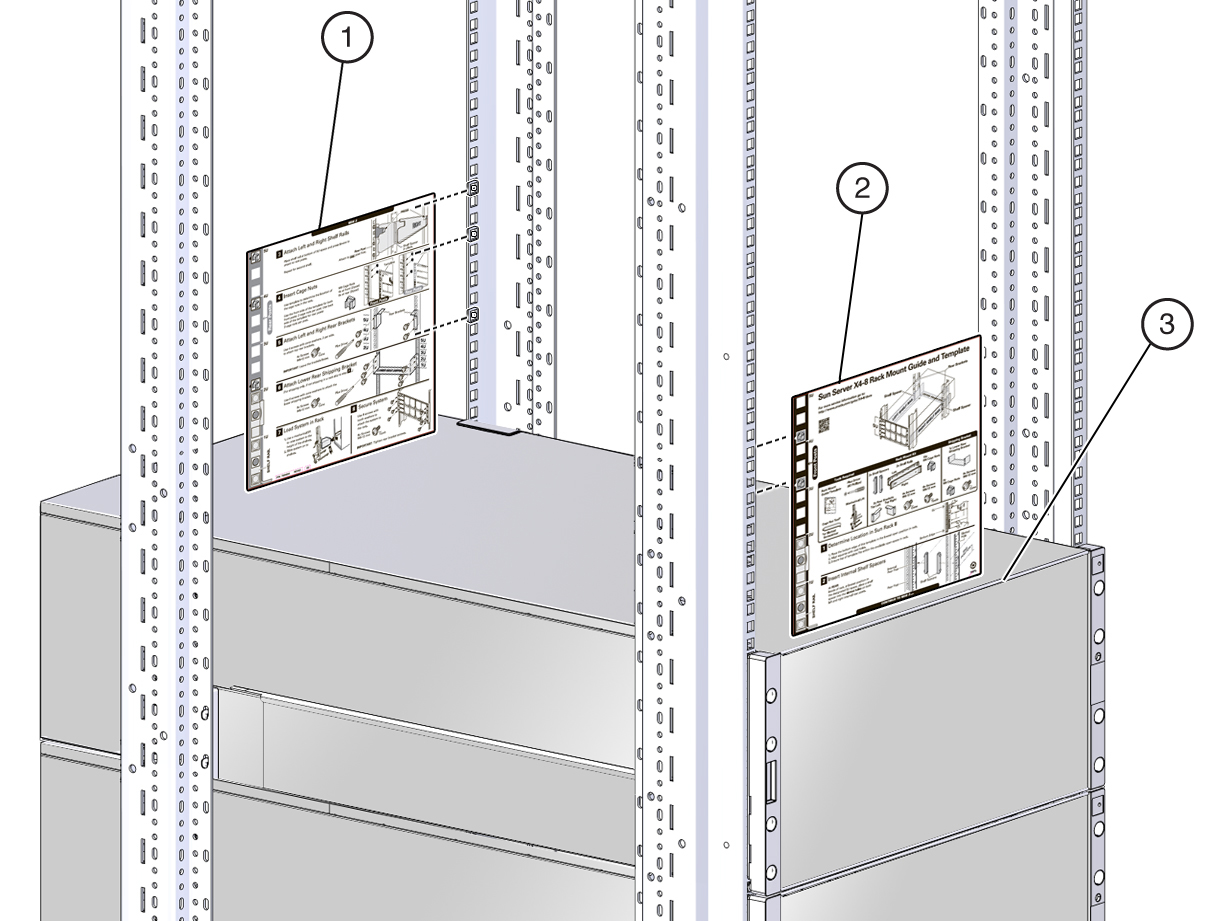

      템플리트 양면에는 랙 정렬 이미지, 즉 후면 랙 정렬용 이미지([1])와 전면 랙 정렬용 이미지([2])가 있습니다.

      랙 공간이 완전히 채워진 상태로 그 아래에 있는 랙 장치([3]) 바로 위에 서버를 배치합니다.

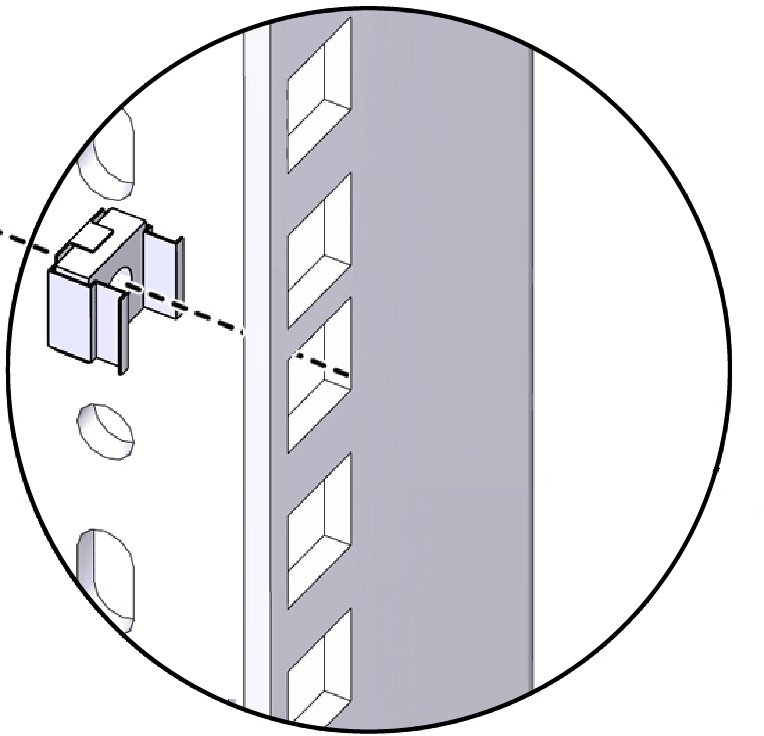

   2. 템플리트로 확인된 위치에 케이지 너트를 끼웁니다.

      케이지 너트는 각 레일의 안쪽 면에 끼웁니다. 각 전면 레일에는 케이지 너트 2개, 각 후면 레일에는 케이지 너트 3개가 있어야 합니다.



4. 왼쪽 및 오른쪽 선반 레일을 설치합니다.

   레일에는 왼쪽, 오른쪽, 전면, 후면을 표시하는 레이블이 부착되어 있습니다.

   레일의 양쪽 끝에는 스터드와 래치가 있습니다. 각 레일에 대해 다음 작업을 수행합니다.

   1. 랙에 맞도록 선반 레일을 확장합니다.

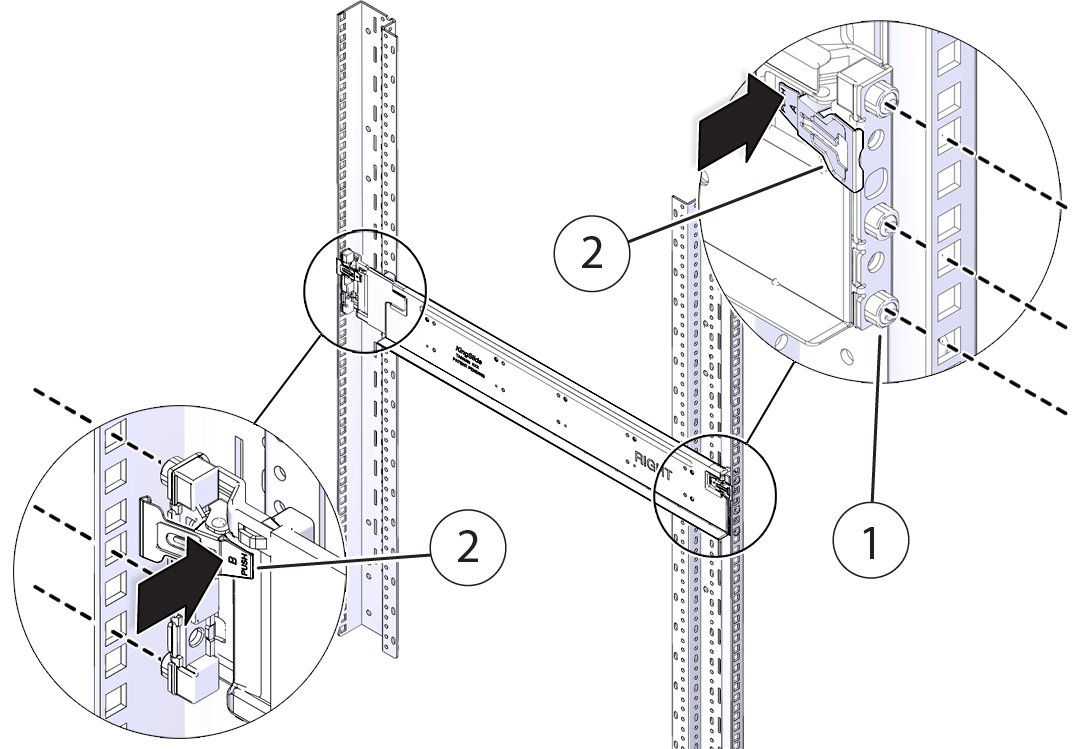

   2. 랙의 구멍에 스터드([1])를 삽입한 다음 탭([2])을 눌러 래치를 열고 랙에 고정합니다.


5. 후면 마운팅 브래킷을 부착합니다.

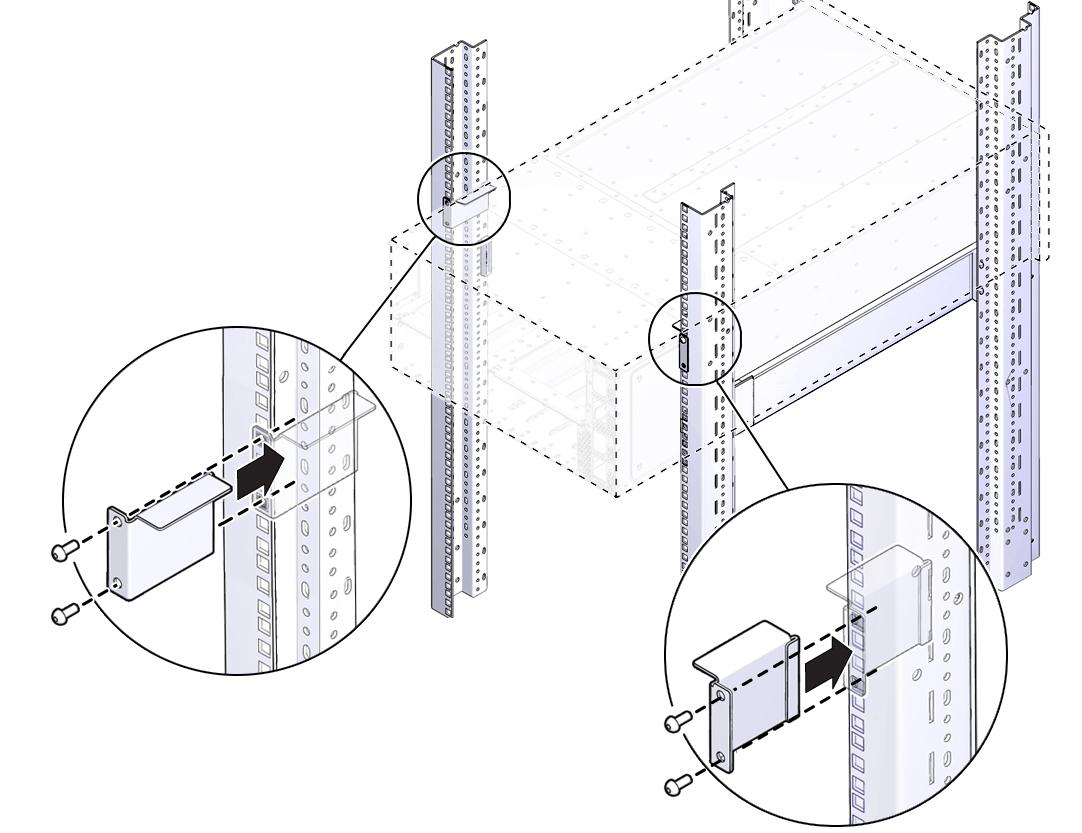

   1. 플랜지가 서버 상단에 오도록 각 브래킷을 맞춥니다.
   2. 나사 2개를 사용하여 각 브래킷을 랙에 고정합니다.

      나사를 완전히 조이지 마십시오.




다음 단계

• Install Shipping Bracket (Optional)

• Cable the Server
