후면 패널 기능

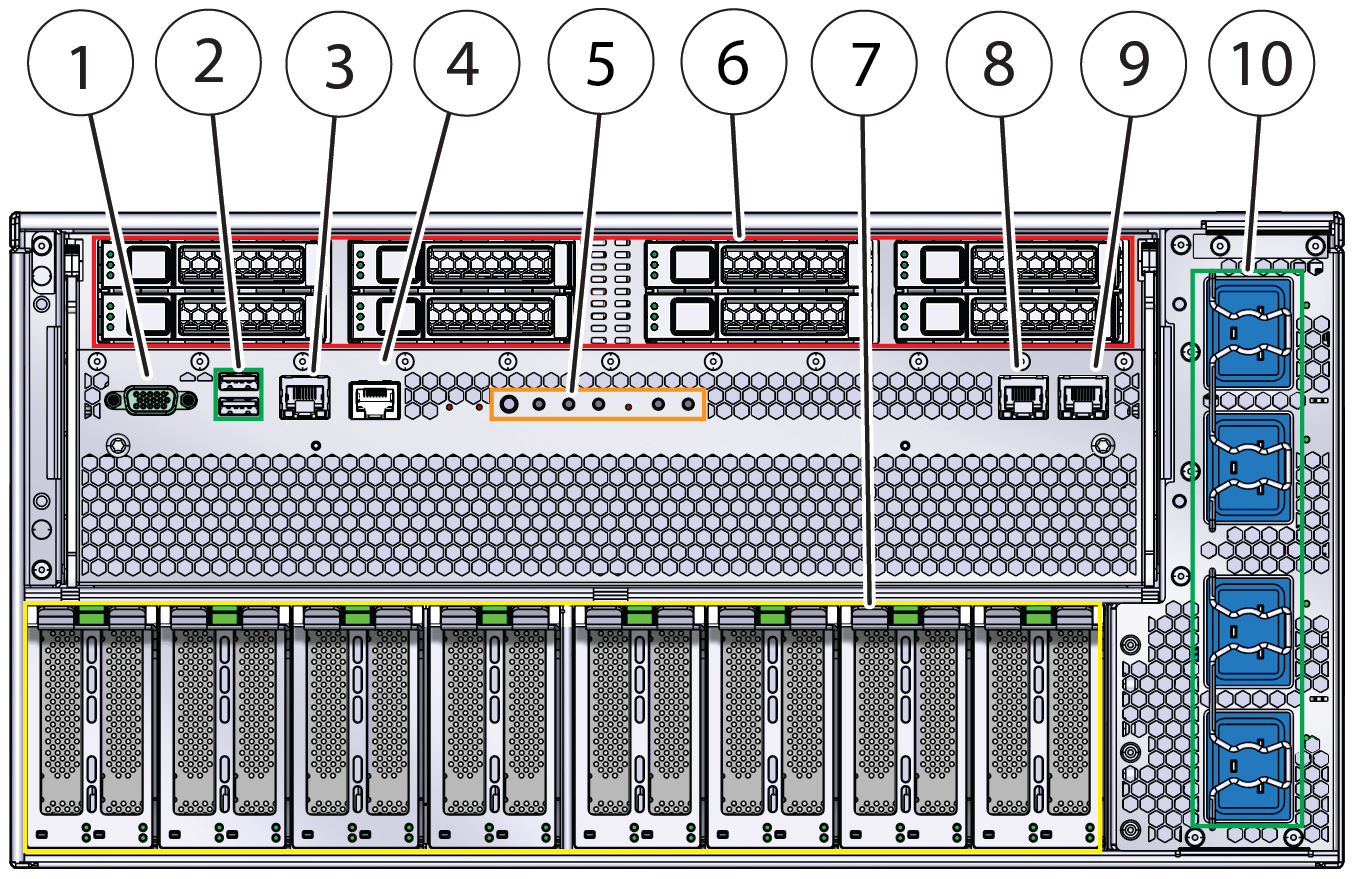

다음 그림은 Oracle Server X5-8 후면 패널을 보여주고 해당 구성 요소에 대해 설명합니다

그림 설명 설명 1 DB-15 비디오 포트 2 USB 2.0 포트(2) 3 네트워크 관리 포트 4 직렬 관리 포트 5 상태 표시기 6 HDD/SSD 슬롯 0-7: 상단: 7, 5, 3, 1 하단: 6, 4, 2, 0 7 PCIe 카드 슬롯 1-16: PCIe 1은 오른쪽에 있습니다. PCIe 16은 왼쪽에 있습니다. PCIe 카드는 DPCC(듀얼 PCIe 카드 캐리어)에 마운트되어 있습니다. 각 DPCC에는 PCIe 슬롯 2개가 있습니다. 8 Net 0 포트 9 Net 1 포트 10 케이블 클립이 있는 AC 입력(0-3): AC 입력 3은 상단에 있습니다. AC 입력 0은 하단에 있습니다.

후면 패널 상태 표시기 및 버튼

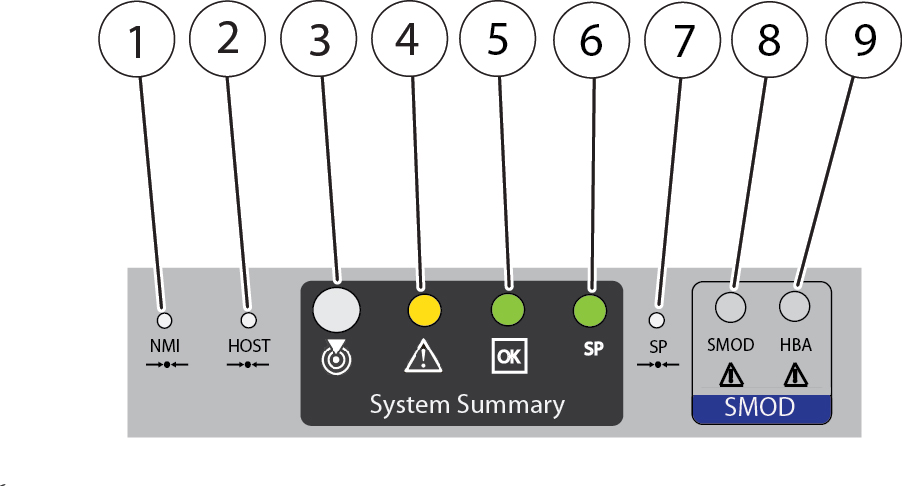

다음 그림은 후면 패널 표시기 및 버튼을 보여줍니다.

그림 설명 설명 1 NMI(마스크 불가능한 인터럽트) 버튼 - 오라클 서비스 담당자가 사용합니다. 2 재설정 버튼 - 오라클 서비스 담당자가 사용합니다. 3 로케이터 표시기 - 서버 식별에 사용됩니다. 자세한 내용은 Oracle ILOM 설명서 라이브러리를 참조하십시오. http://www.oracle.com/goto/ILOM/docs 4 섀시 서비스 작업 요청 표시기 – 자세한 내용은 Oracle Server X5-8 Service Manual를 참조하십시오. 5 시스템 OK – 자세한 내용은 Controlling System Power를 참조하십시오. 6 SP OK - SP가 작동 중인 경우 계속 켜져 있고, SP가 부트 중인 경우 깜박이며, SP에 전원이 없는 경우 꺼집니다. 7 SP 재설정 버튼 8 SMOD 서비스 작업 요청 표시기 – 시스템 모듈(SMOD) 결함을 나타냅니다. 9 HBA 서비스 작업 요청 표시기 - HBA(호스트 버스 어댑터) 결함을 나타냅니다.

저장소 제어부 및 표시기

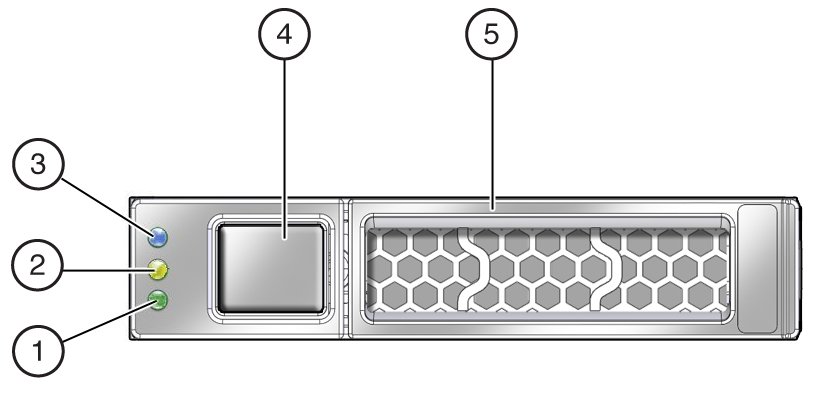

다음 그림은 저장소 제어부 및 표시기를 보여줍니다.

그림 설명 설명 1 OK 표시기 2 서비스 작업 요청 표시기 3 제거 준비 표시기 4 저장소 드라이브 해제 버튼 5 저장소 드라이브 레버
