케이블 및 전원 코드 연결

서버 후면 패널에 있는 포트 및 AC 입력을 찾으려면 그림 27을 참조하십시오.

1. 서버의 직렬 관리 포트(SER MGT)와 터미널 장치를 직렬 케이블로 연결합니다.

   이렇게 연결하면 SP와 통신이 시작됩니다.

2. (선택사항) ILOM SP와 호스트가 연결될 네트워크와 네트워크 관리 포트(NET MGT)를 이더넷 케이블로 연결합니다.

   SER MGT 포트를 사용하여 처음으로 서버를 구성합니다. 초기 구성 후에는 이 이더넷 인터페이스를 통해 SP와 호스트 사이의 통신을 설정할 수 있습니다.

3. 네트워크 액세스를 위해 서버의 이더넷 NET 포트(NET0-3) 중 하나와 서버가 통신할 네트워크를 이더넷 케이블로 연결합니다.

   ---

   주 -  단일 프로세서 시스템에서는 이더넷 포트 NET2 및 NET3이 작동하지 않습니다.

   ---

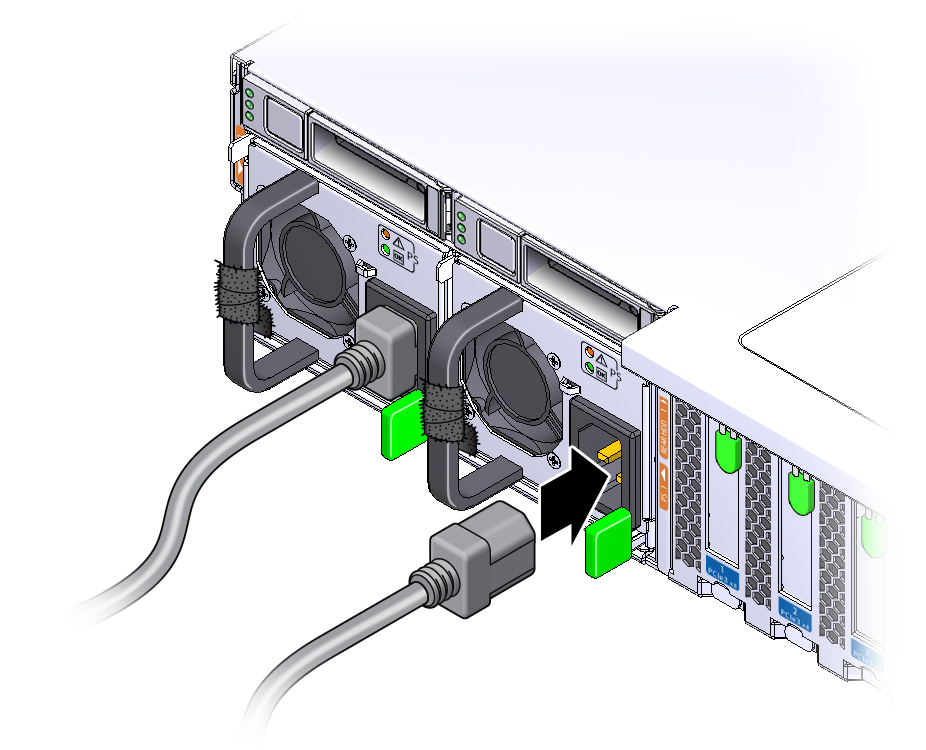

4. 서버 후면 패널에 있는 두 개의 AC 입력에 전원 케이블을 연결합니다.

   다음 그림에 표시된 것과 같이 벨크로 끈으로 전원 코드를 전원 공급 장치 핸들에 고정합니다.




   ---

   주의  -  서버 구성 요소 손상: 팬, 방열판 구성 요소, 에어 배플 및 윗면 덮개를 모두 설치하지 않은 상태에서는 서버를 작동하지 마십시오.

   ---
