랙장착 위치 표시

서버를 배치할 랙 위치를 식별하십시오. 서버에는 두 개의 랙 장치(2U)가 필요합니다.

랙장착 설치 카드를 사용하여 슬라이드 레일의 올바른 마운팅 구멍을 식별합니다.

1. 서버를 설치할 캐비닛에 수직 공간이 충분히 있어야 합니다.

   랙 요구 사항을 참조하십시오.

2. 랙마운트 설치 카드를 전면 레일에 놓습니다.

   카드의 하단 가장자리를 서버의 하단 가장자리에 맞춥니다. 설치 카드의 아래쪽부터 측정합니다.

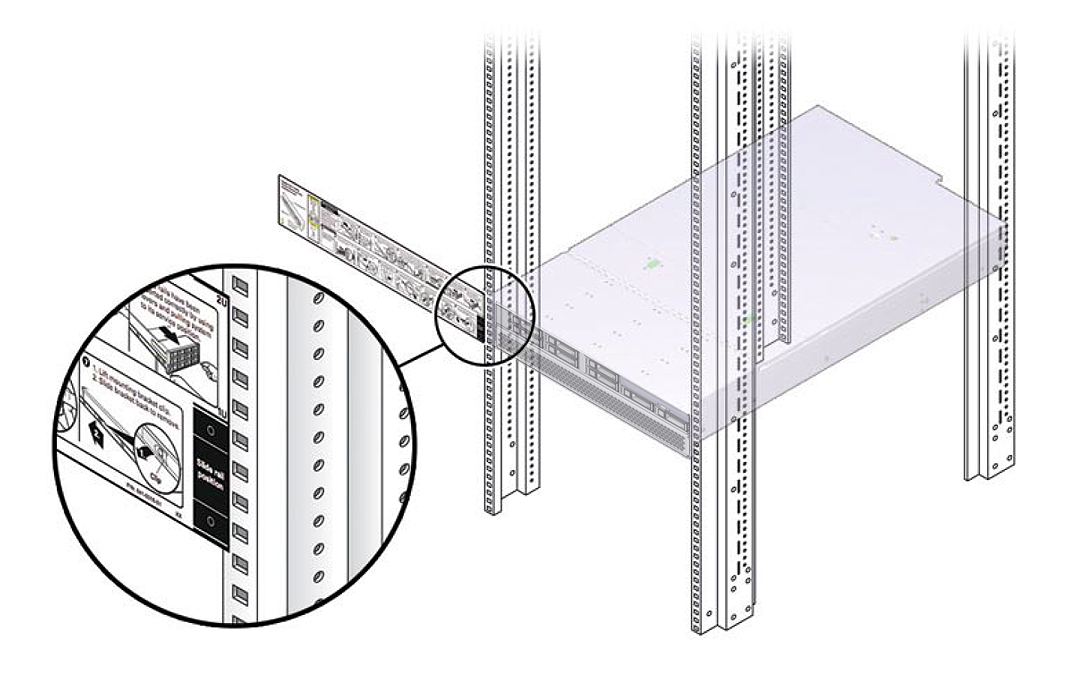

   그림 7  랙마운트 설치 카드 템플리트



3. 전면 슬라이드 레일에 대한 마운팅 구멍을 표시합니다.
4. 후면 슬라이드 레일에 대한 마운팅 구멍을 표시합니다.
