Legacy 부트 모드로 RAID 구성

언어:

x86 시스템에서 Legacy 부트 모드로 논리 드라이브를 만들고 이 드라이브를 부트 가능으로 정의하려면 이 작업을 수행하십시오. 이 드라이브에 운영체제를 설치할 수 있도록 드라이브를 준비합니다.

주 - 이 절차에서 참조된 RAID 컨트롤러 카드에 대한 자세한 내용은 http://www.avagotech.com/products/server-storage/raid-controllers/megaraid-sas-9361-8i#documentation을 참조하십시오.

다음 절차에서는 드라이브 2와 3이 RAID 1 볼륨을 만드는 데 사용됩니다.

호스트 전원을 켜거나 호스트를 재설정합니다.
예를 들어, 호스트를 재설정하려면 다음 중 하나를 수행합니다.
- 로컬 서버에서는 서버의 전면 패널에서 약 1초간 전원 버튼을 눌러 호스트 전원을 끈 다음 전원 버튼을 다시 눌러 호스트 전원을 켭니다.
- Oracle ILOM 웹 인터페이스의 경우 Host Management > Power Control을 선택하고 Select Action 목록 상자에서 Reset을 선택합니다.
- Oracle ILOM CLI의 경우 다음과 같이 입력합니다. reset /System
부트 메시지가 나타납니다.
부트 프로세스 중 CTRL+R을 입력하여 BIOS 구성 유틸리티를 실행합니다.
LSI MegaRAID BIOS Configuration Utility가 나타납니다.
나열된 드라이브를 검토하여 논리 드라이브 만들기에 사용할 수 있는 드라이브를 확인합니다.
OS를 설치할 드라이브 그룹이 이 페이지에 포함된 경우 Step 12로 건너뛸 수 있습니다. 그렇지 않은 경우 작업을 계속합니다.

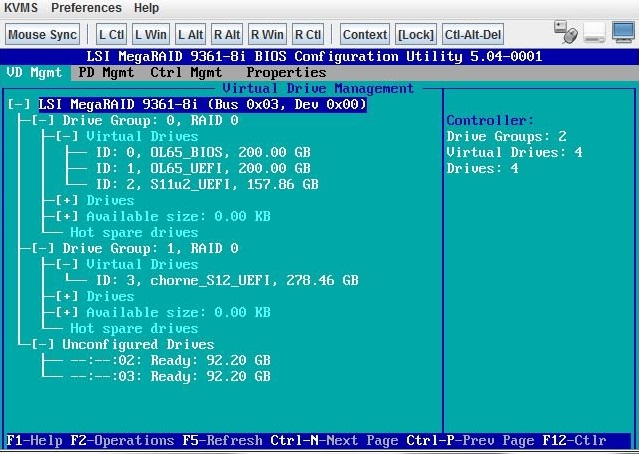

다음 그림은 구성되지 않은 두 개의 드라이브(드라이브 02 및 03)를 보여줍니다. 이러한 드라이브는 가상 드라이브를 만드는 데 사용할 수 있습니다.
화살표 키를 사용하여 HBA로 이동한 후 F2 키를 누릅니다.
Operations 메뉴가 나타납니다.

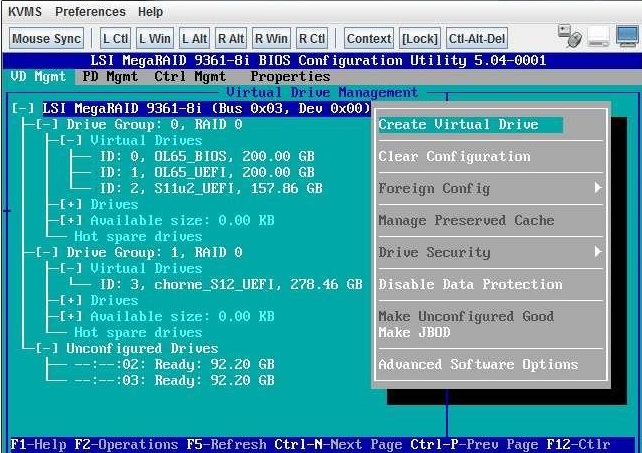

화살표 키를 사용하여 Create Virtual Drive 메뉴 옵션으로 이동한 후 Enter 키를 누릅니다.
표시되는 페이지에서 다음을 수행합니다.
1. RAID Level 필드에서 Enter 키를 누릅니다.
  팝업이 나타납니다.

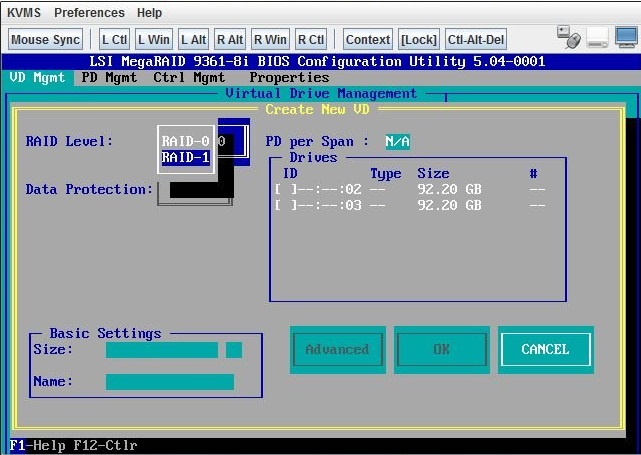

2. 화살표 키를 사용하여 RAID 레벨을 선택합니다.
3. Enter 키를 눌러 팝업 창을 종료합니다.
화살표 키를 사용하여 Drives 상자로 이동합니다.
Drives 상자에 논리 드라이브에서 구성할 수 있는 드라이브 목록이 표시됩니다.

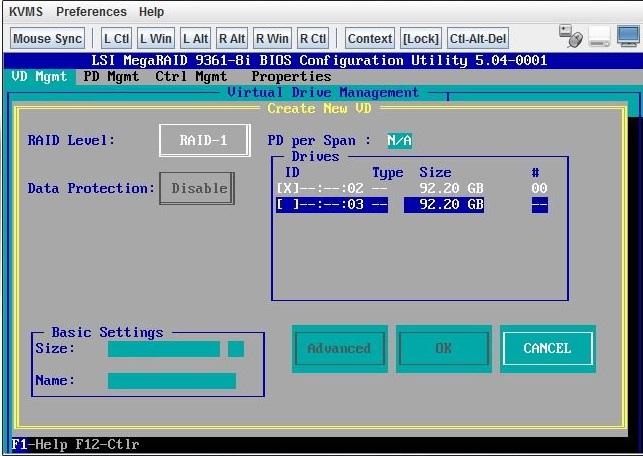

논리 드라이브에서 원하는 각 드라이브에 대해 해당 드라이브로 이동한 후 ID 필드에서 Enter 키를 눌러 필드에 X를 생성합니다.
그러면 논리 드라이브 구성에 포함될 드라이브가 선택됩니다.

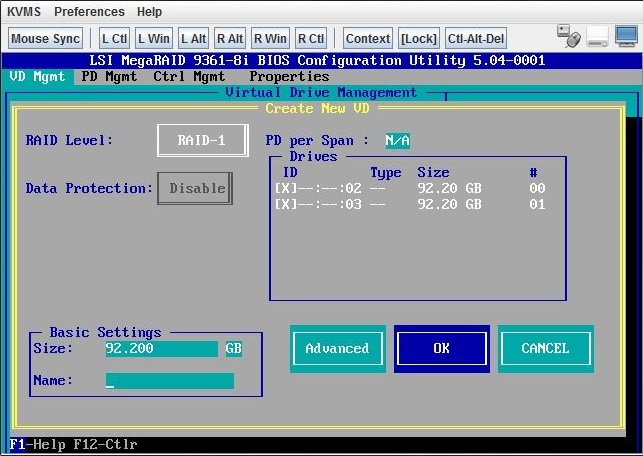

논리 드라이브에 포함될 드라이브를 모두 선택한 후 화살표 키를 사용하여 OK 버튼으로 이동하고 Enter 키를 누릅니다.

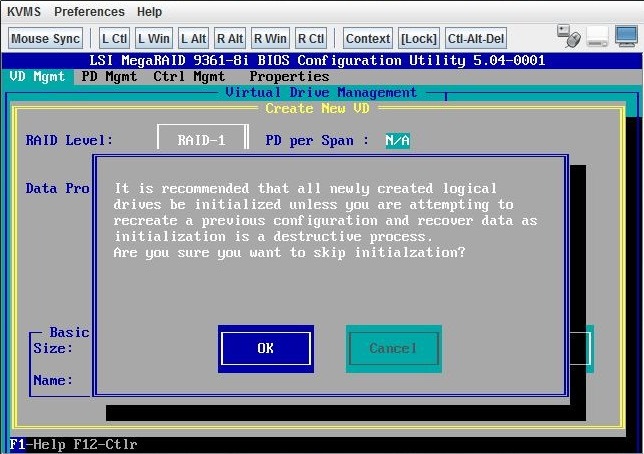

표시되는 다음 페이지에서 화살표 키를 사용하여 OK 버튼으로 이동한 후 Enter 키를 누릅니다.

논리 드라이브가 만들어졌습니다.

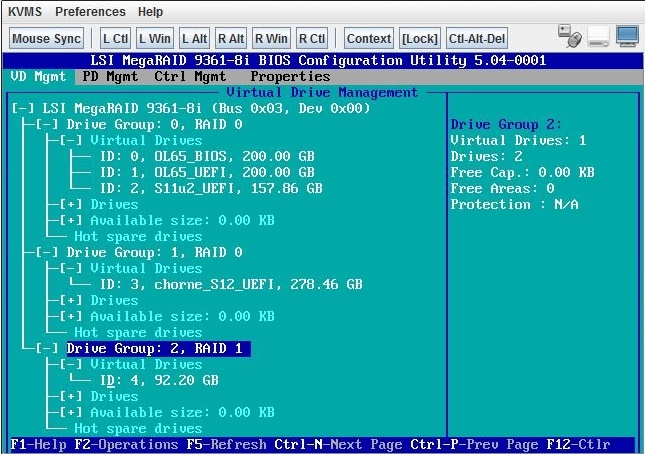

논리 드라이브가 만들어졌는지 확인하려면 BIOS 구성 유틸리티의 기본 페이지에서 드라이브 그룹을 검토한 후 페이지에 현재 표시된 새 드라이브 그룹을 기록해 둡니다.
이 예에서는 Drive Group 2, RAID 1이 만들어졌습니다.

다음 단계에 따라 드라이브를 부트 가능하게 설정합니다.
그러면 이 드라이브에 운영체제를 설치할 수 있도록 부트 섹터가 생성됩니다.

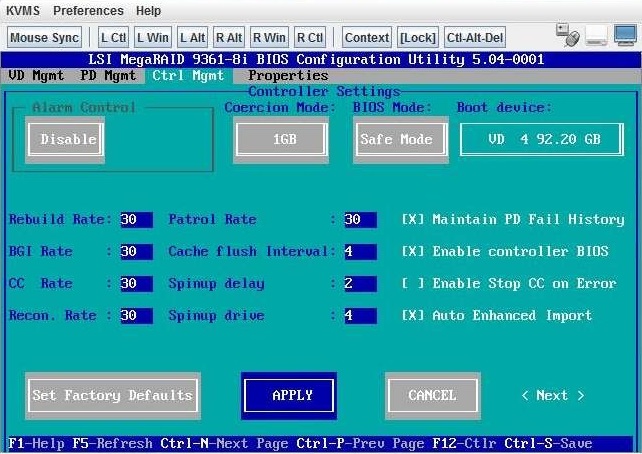

1. Ctrl Mgmt를 선택하여 Control Management 페이지를 엽니다.

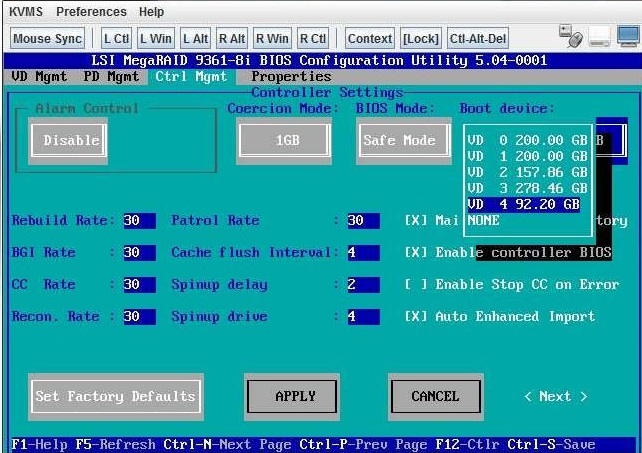

2. Ctrl Mgmt 페이지에서 화살표 키를 사용하여 Boot device 필드로 이동한 후 Enter 키를 누릅니다.
  부트 장치 팝업 창이 표시됩니다.
3. 화살표 키를 사용하여 부트 가능하게 설정할 논리 드라이브로 이동한 후 Enter 키를 누릅니다.
4. 화살표 키를 사용하여 Apply 버튼으로 이동한 후 Enter 키를 누릅니다.
5. CTRL+S를 입력하여 구성을 저장합니다.
부트 가능한 논리 드라이브 만들기가 완료되었습니다.
