툴리스 슬라이드 레일 조립품 부착
이 절차에 따라 툴리스(Tool-less) 슬라이드 레일 조립품을 랙에 부착합니다.
주 - Sun Rack II 1042(1000mm) 시스템 랙에 Oracle Server X6-2L을 설치할 때 직각 AC 전원 케이블(부품 번호 7079727 - 전원 코드, 점퍼, 벌크, SR2, 2m, C14RA, 10A, C13)을 슬라이드 레일보다 먼저 설치해야 합니다. 표준 레일 키트 툴리스(tool-less) 슬라이드 레일이 1000mm 랙에 있는 15kVA 및 22kVA PDU(전원 분배 장치) 전기 소켓에 대한 액세스를 방해합니다. 표준 AC 전원 케이블을 사용한 다음 슬라이드 레일을 랙에 설치할 경우 AC 전원 케이블을 연결 해제하거나 분리할 수 없습니다. 슬라이드 레일이 랙에 설치되면 AC 전원 케이블을 연결 해제하거나 분리할 수 없습니다.
- 볼 베어링 트랙이 앞쪽을 향하여 제자리에 고정되도록 슬라이드 레일 조립품의 방향을 맞춥니다.
그림 8 볼 베어링 트랙으로 슬라이드 레일 방향 맞추기
그림 범례
1 슬라이드 레일
2볼 베어링 트랙
3잠금 장치
- 랙의 왼쪽 또는 오른쪽부터 슬라이드 레일 조립품의 후면을 후면 랙 레일 안쪽에 맞추고, 조립품이 찰칵 소리를 내며 완전히 잠길 때까지 밀어 넣습니다.

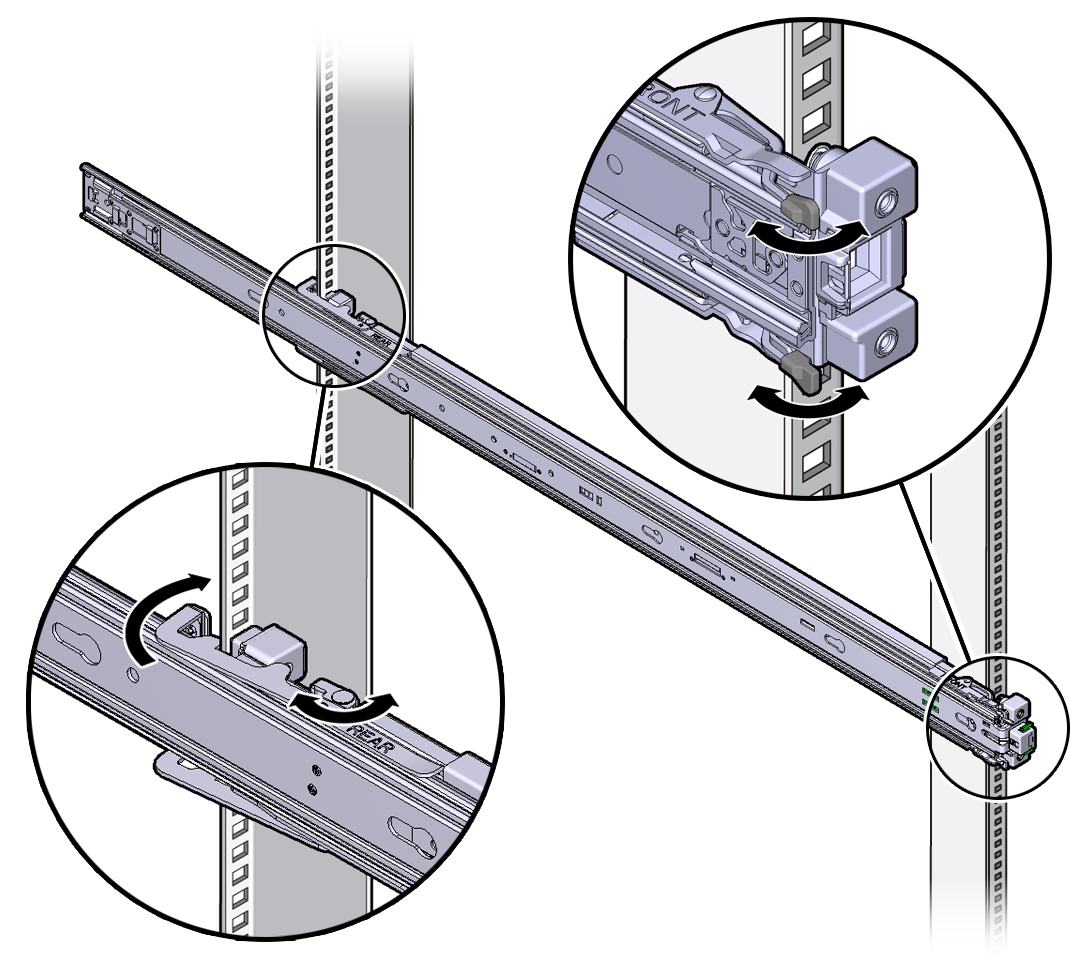

그림 9 슬라이드 레일 조립품을 랙에 맞추기
- 슬라이드 레일 조립품의 전면을 전면 랙 레일 바깥쪽에 맞추고, 조립품이 찰칵 소리를 내며 완전히 잠길 때까지 밀어 넣습니다.
- Step 1 - Step 3를 반복하여 랙의 반대쪽 측면에 슬라이드 레일 조립품을 부착합니다.
