创建 HA PVI VNIC (EDR) (GUI)

HA PVI VNIC 是同一个服务器中托管的同一个 PVI 中的一对 VNIC。从概念上讲，它们的运行方式与 HA VNIC 完全相同。有关更多信息，请参阅Oracle Fabric Manager 5.0.2 管理指南 中的 HA vNIC 概述。但是，使用 HA PVI VNIC 时需要用两个单独的 HCA 端口来配置 HA PVI VNIC。

1. 显示 "I/O Template Editor"（I/O 模板编辑器），然后填写工作区上方的字段。
2. 在工作区工具栏中，单击添加 HA VNIC 图标。

   HA VNIC 一开始属于标准 HA VNIC，但在附加到公共云后会变为 HA PVI VNIC。

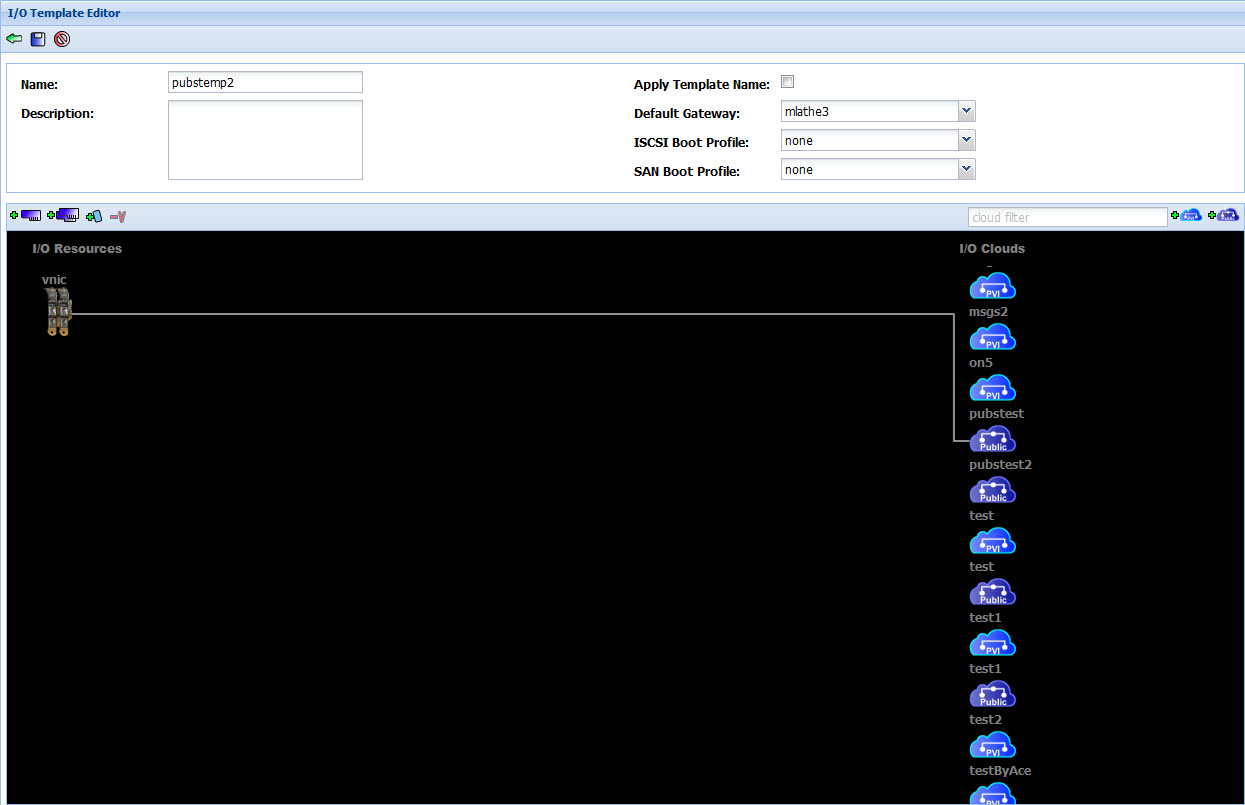

3. 单击 VNIC，并通过拖动方式绘制一条线条连接至所需的公共云。


   将 HA VNIC 连接到 PVI 云时，HA PVI VNIC 即会创建并在该公共云中的一个端口上终止。

4. 在 "I/O Template Summary"（I/O 模板汇总）中，确认已创建 I/O 模板。

   "Status"（状态）字段应该显示绿色的对勾标记。

5. 根据需要重复此过程以创建其他 HA PVI VNIC。

   每个 HA PVI VNIC 都可以连接到唯一的单个公共云。您不能将两个 HA PVI VNIC 连接到同一个公共云。

   尽管在模板中创建了 HA PVI VNIC，但它尚未推送到服务器。

6. 在顶部工具栏中，单击磁盘图标保存 I/O 模板。
7. 在 Oracle SDN 环境中将模板分配至服务器。

   请参见将 I/O 模板部署到服务器。

8. 设置主机端 HA。

   请参见在主机上设置 PVI VNIC 冗余。

9. 通过命令行检查 Oracle SDN 环境。

   请参见验证 Oracle SDN 配置。
