使用电缆连接直接连接的服务器 (EDR)

如果主机服务器将直接连接到叶交换机，请使用此过程。最好始终连接至冗余的叶交换机以确保实现 HA。

此过程假定您使用 12x IB 端口作为交换机之间的链路 (Inter-Switch Link, ISL)。您也可以为 ISL 使用 4x IB 端口，但需要注意的是，随着网状结构网络逐渐扩大，4x ISL 可能会不够用，这时可能需要重新布线，为 ISL 使用 12x 端口，以便支持更高的吞吐量。

1. 确认电缆类型、插头和颜色与交换机上的端口和颜色是否匹配。

   如果不匹配，请先确定正确的电缆类型和端口，然后再继续操作。请参见EDR 电缆概述。

2. 将一根 IB 电缆从一台交换机上的一个 12x 端口连接至另一台交换机上的 12x 端口。
3. 将第二根 IB 电缆从一台交换机上的一个 12x 端口连接至另一台交换机上的 12x 端口。

   此时，交换机彼此都建立了冗余的交叉连接。这些连接中的每个连接都应采用 12x 端口。

4. 正确连接交换机之后，根据需要，将主机连接到每个交换机上余下的 4x 端口。

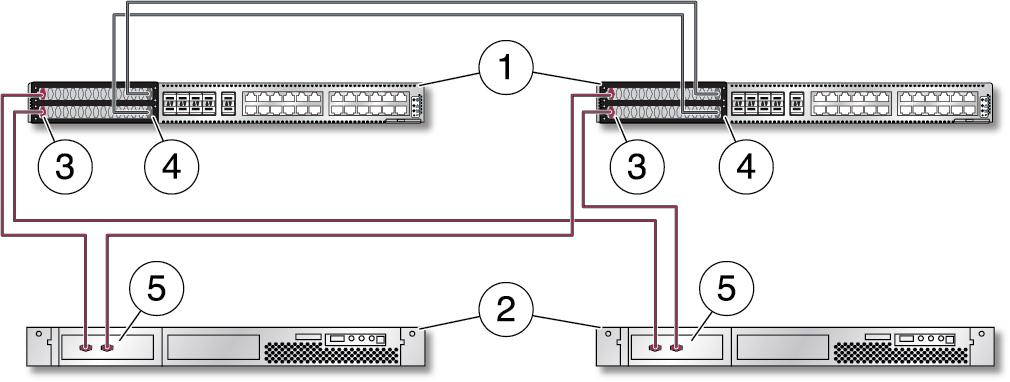

   完成此任务后，交换机将建立如下连接。




   编号 描述 1 叶交换机。也可以是中心交换机。 2 具有支持 EDR 的 HCA 的主机服务器。主机服务器必须运行受支持的 OS。 3 交换机中用于连接至主机服务器的 4x EDR 端口。 4 交换机中用于在交换机之间建立 ISL 连接的 12x EDR 端口。 5 主机的 EDR HCA 中用于连接至交换机的 4x EDR 端口。
