使用电缆连接间接连接的刀片服务器 (QDR)

在此配置中，每个 Oracle Fabric Interconnect 通过冗余链路连接到每个 IB 交换机。此外，每个刀片服务器控制器都与每个 IB 交换机建立了两个连接，并间接连接到每个 Oracle Fabric Interconnect。

您可将两根电缆连接到每个刀片服务器控制器。然而，使用两根电缆会减少可用端口数量，进而减少可以连接的服务器总数。对于 Oracle Fabric Interconnect 上的哪些端口连接到控制器上的哪些端口，没有任何限制。

1. 确保子网管理器已关闭，LID 表已删除。

   请参见准备合并 IB 网状结构网络 (QDR)。

2. 将第一个 Oracle Fabric Interconnect (Laverne) 上的端口连接到第二个 IB 交换机。

   您需要为每个刀片服务器建立一个到 IB 交换机的 IB 连接。

3. 将第二个 Oracle Fabric Interconnect (Shirley) 上的端口连接到第一个 IB 交换机。

   完成此步骤之后，每个 Oracle Fabric Interconnect 将通过两个 IB 交换机中的一个连接到 IB 网状结构网络。这时 IB 交换机之间的交叉连接可创建合并网状结构网络。

4. 将第二个 IB 交换机上的一个或多个端口连接到每个刀片服务器机箱中刀片服务器控制器“A”上的一个或多个端口。
5. 将第一个 IB 交换机上的一个或多个端口连接到刀片服务器控制器“B”上的一个或多个端口。

   完成此步骤后，Oracle Fabric Interconnect 和主机将与每个刀片服务器中的每个控制器建立一个或两个连接。

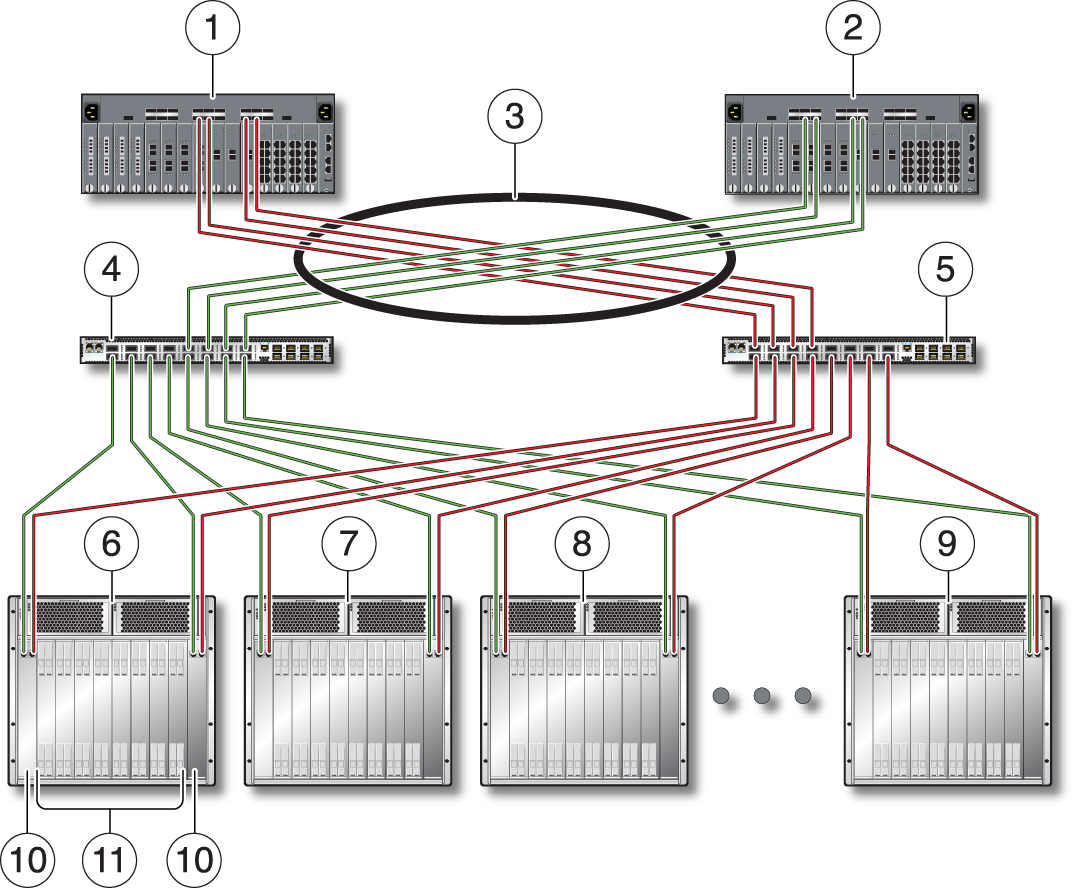

   编号 描述 1、2 Oracle Fabric Interconnect F1-15（或 F1-4）。 3 QDR 速度连接通过中间 IB 交换机将 Oracle Fabric Interconnect 间接连接起来。 4、5 中间 QDR 速度 IB 交换机将 IB 扇出，然后将刀片服务器连接到 IB 网状结构网络。 6、7、8、9 QDR 速度刀片服务器。 10 刀片服务器控制器连接到 Oracle Fabric Interconnect，以便为各个刀片（主机服务器）提供 QDR 链路。 11 在内部连接到刀片服务器控制器的各个刀片（主机服务器）。

   每个 Oracle Fabric Interconnect 通过每个 IB 交换机与每个刀片服务器都建立了连接，并且 Oracle Fabric Interconnect 在 IB 交换机层的合并网状结构网络中连接起来。您可以使用 IB 交换机上的剩余端口连接到主机，以及使用 Oracle Fabric Interconnect 上的剩余端口连接到 IB 交换机或直接连接的主机。

6. 完成合并网状结构网络。

   请参见完成合并网状结构网络 (QDR)。
