使用电缆连接直接连接的刀片服务器 (QDR)

在刀片服务器配置中，您可将每个 Oracle Fabric Interconnect 通过一个或多个链路直接连接到每个刀片服务器中的每个控制器。

您可将两根电缆连接到每个刀片服务器控制器。然而，使用两根电缆会减少可用端口数量，进而减少可以连接的刀片服务器总数。Oracle Fabric Interconnect 上的哪些端口可以连接到控制器上的哪些端口并没有任何限制。

每个 Oracle Fabric Interconnect 与每个刀片服务器控制器都建立了一个连接，并且 Oracle Fabric Interconnect 通过这些刀片服务器在合并网状结构网络中连接起来。

1. 确保子网管理器已关闭，LID 表已删除。

   请参见准备合并 IB 网状结构网络 (QDR)。

2. 将第一个 Oracle Fabric Interconnect (1) 上的一个或多个 QDR 端口连接到刀片服务器控制器。

   您需要为每个控制器建立一个到每个 Oracle Fabric Interconnect 的 IB 连接。

3. 将第二个 Oracle Fabric Interconnect (2) 上的一个或多个 QDR 端口连接到同一个刀片服务器控制器。

   完成此步骤之后，每个 Oracle Fabric Interconnect 将通过其中一个控制器连接到同一个刀片服务器。这时 IB 交换机之间的交叉连接可创建合并网状结构网络。

4. 将第一个 Oracle Fabric Interconnect (1) 上的一个或多个 QDR 端口连接到第二个刀片服务器控制器。
5. 将第二个 Oracle Fabric Interconnect (2) 上的一个或多个 QDR 端口连接到第二个刀片服务器控制器。
6. 根据需要重复此过程，将 Oracle Fabric Interconnect 连接到每个刀片服务器控制器。

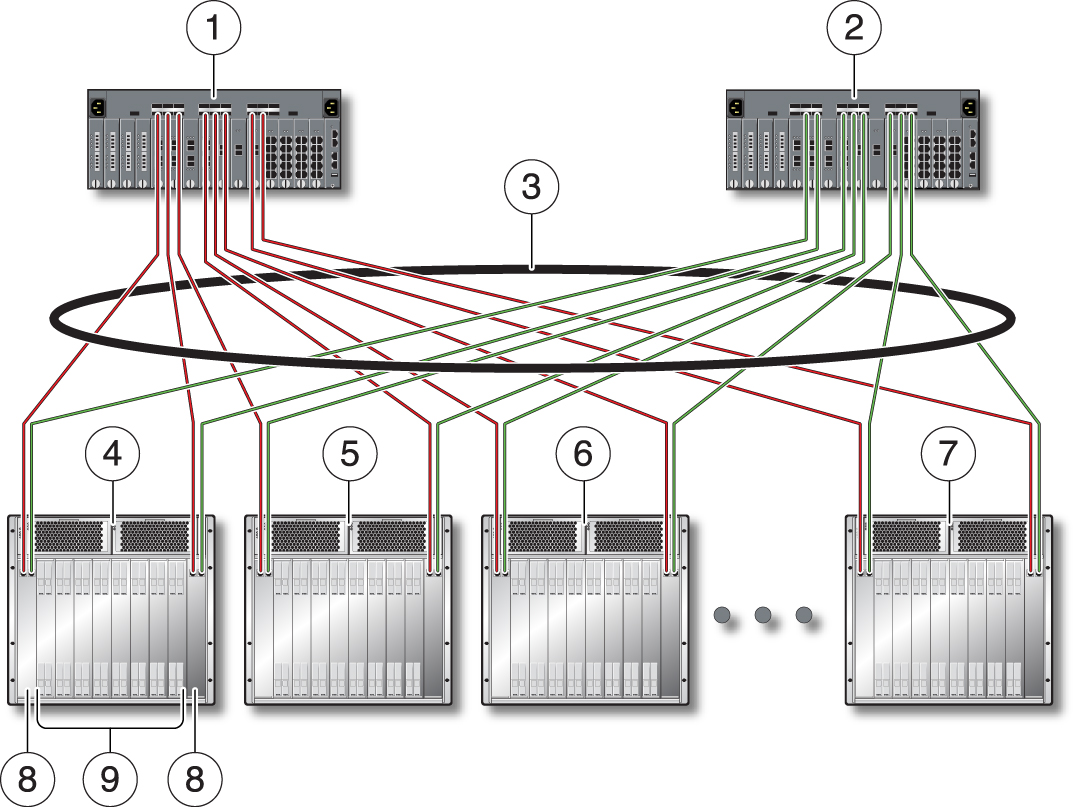

   完成此步骤之后，每个 Oracle Fabric Interconnect 将与每个刀片服务器中的每个控制器建立一个或多个连接，具体如下图所示。




   编号 描述 1、2 Oracle Fabric Interconnect F1-15（或 F1-4）。 3 QDR 速度连接通过每个刀片服务器控制器将 Oracle Fabric Interconnect 间接连接起来。 4、5、6、7 QDR 速度刀片服务器。 8 刀片服务器控制器连接到 Oracle Fabric Interconnect，以便为各个刀片（主机服务器）提供 QDR 链路。 9 在内部连接到刀片服务器控制器的各个刀片（主机服务器）。

   正确连接 Oracle Fabric Interconnect 之后，Oracle Fabric Interconnect 之间至少存在两个连接。这些连接可以形成一个由两个 Oracle Fabric Interconnect 共享的合并 IB 网状结构网络。每个 Oracle Fabric Interconnect 上的所有其他 IB 端口都可用于连接网状结构网络中的主机服务器。

7. 完成合并网状结构网络。

   请参见完成合并网状结构网络 (QDR)。
