使用电缆连接间接连接的机架服务器 (QDR)

要通过间接连接为机架服务器创建合并 IB 网状结构网络，请将每个 Oracle Fabric Interconnect 上一个或多个端口连接到中间 IB 交换机上的一个或多个端口。

正确连接之后，Oracle Fabric Interconnect 会通过与 IB 交换机的连接组成一个网络。然后，IB 交换机可将该网络“扇出”以支持主机。

要通过间接连接为机架服务器创建合并网状结构网络，请执行以下过程：

1. 确保子网管理器已关闭，LID 表已删除。

   请参见准备合并 IB 网状结构网络 (QDR)。

2. 将一根 QDR IB 电缆从第一个 Oracle Fabric Interconnect (1) 上的一个端口连接到第一个 IB 交换机上的一个 IB 端口。
3. 将一根 QDR IB 电缆从第一个 Oracle Fabric Interconnect (1) 上的一个端口连接到第二个 IB 交换机上的一个 IB 端口。
4. 将一根 QDR IB 电缆从第二个 Oracle Fabric Interconnect (2) 上的一个端口连接到第一个 IB 交换机上的一个 IB 端口。
5. 将一根 QDR IB 电缆从第二个 Oracle Fabric Interconnect (2) 上的一个端口连接到第二个 IB 交换机上的一个 IB 端口。
6. 在每个主机服务器上，将一根 QDR IB 电缆从一个服务器 HCA 端口连接到第一个 IB 交换机上的一个 IB 端口。
7. 在每个主机服务器上，将一根 QDR IB 电缆从一个服务器 HCA 端口连接到第二个 IB 交换机上的一个 IB 端口。

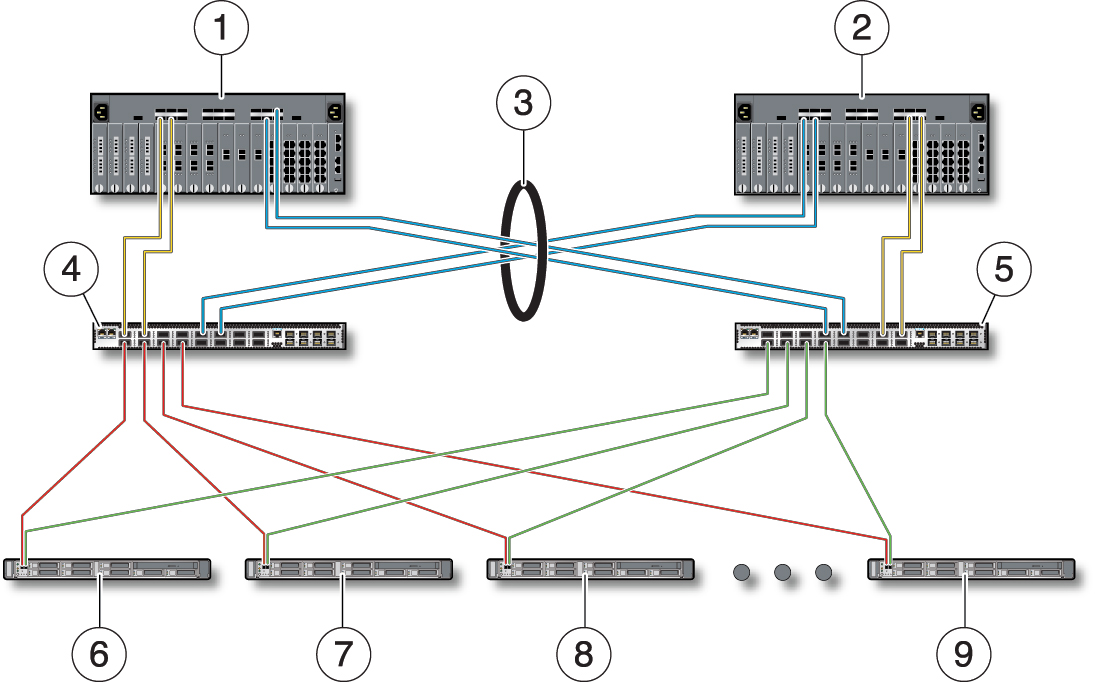

   此步骤完成后，Oracle Fabric Interconnect 和服务器将形成下图所示的连接。




   编号 描述 1、2 通过中间 QDR IB 交换机间接连接的 Oracle Fabric Interconnect F1-15（或 F1-4）。 3 QDR 速度连接（交换机之间的链路 (Interswitch Link, ISL)）通过 IB 交换机将 Oracle Fabric Interconnect 连接在一起。 4、5 中间 QDR 速度 IB 交换机将 IB 扇出，然后将主机服务器连接到 IB 网状结构网络。 6、7、8、9 含有支持 QDR 的 HCA 且通过 QDR 链路直接连接到中间 IB 交换机的主机服务器。

8. 完成合并网状结构网络。

   请参见完成合并网状结构网络 (QDR)。
