使用电缆连接直接连接的机架服务器 (QDR)

在只有一台服务器的直接连接环境中，可直接连接 Oracle Fabric Interconnect 来共享一个 IB 网状结构网络。至少需要两个连接来实现冗余，但是可以使用两个以上的连接来实现其他冗余。

然而，使用更多电缆会减少可用端口数量，进而减少可以连接的服务器总数。对于 Oracle Fabric Interconnect 上的哪些端口连接到 IB 交换机上的哪些端口，没有任何限制。

1. 确保子网管理器已关闭，LID 表已删除。

   请参见准备合并 IB 网状结构网络 (QDR)。

2. 将一根 QDR IB 电缆从第一个 Oracle Fabric Interconnect (1) 上的一个端口连接到第二个 Oracle Fabric Interconnect (2) 上的一个 IB 端口。
3. 重复步骤 2 可在两个 Oracle Fabric Interconnect 之间创建 HA 连接。

   这些连接可以形成一个由两个 Oracle Fabric Interconnect 共享的合并 IB 网状结构网络。每个 Oracle Fabric Interconnect 上的所有其他 IB 端口都可用于连接网状结构网络中的主机服务器。

4. 在每个主机服务器上，将一根 QDR IB 电缆从一个服务器 HCA 端口连接到第一个 Oracle Fabric Interconnect (1) 上的一个 IB 端口。
5. 在每个主机服务器上，将一根 QDR IB 电缆从一个服务器 HCA 端口连接到第二个 Oracle Fabric Interconnect (2) 上的一个 IB 端口。

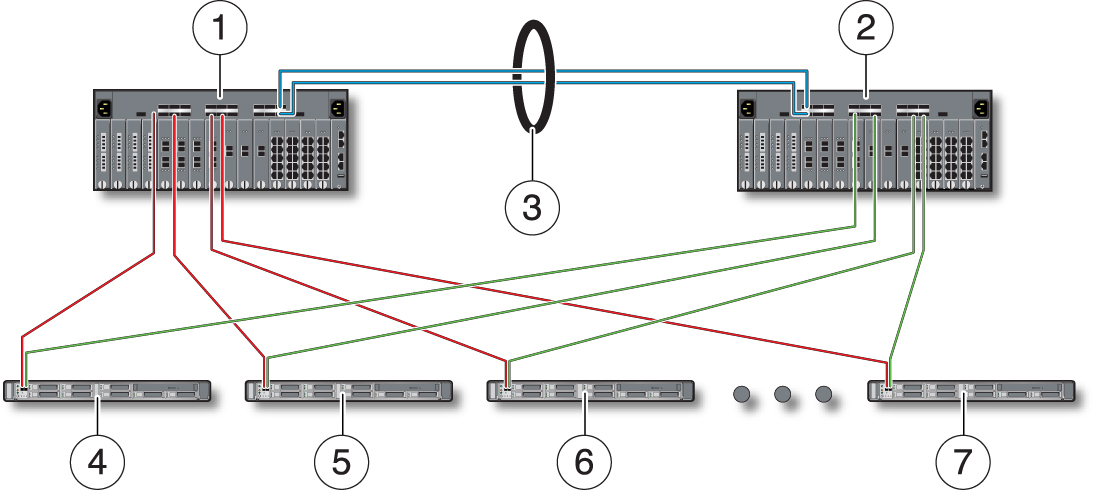

   此步骤完成后，Oracle Fabric Interconnect 和服务器将形成下图所示的连接。




   编号 描述 1、2 直接连接的 Oracle Fabric Interconnect F1-15（或 F1-4）。 3 QDR 速度连接（交换机之间的链路 (Interswitch Link, ISL)）将交换机连接在一起。 4、5、6、7 含有支持 QDR 的 HCA 且通过 QDR 链路直接连接到每个交换机的主机服务器。

6. 完成合并网状结构网络。

   请参见完成合并网状结构网络 (QDR)。
