Visualización de jerarquía de gráficos

Los gráficos que están organizados por nombre de archivo tienen una función especial que permite ver el desglose jerárquico de los nombres de archivo rastreados. Como con los gráficos, el panel izquierdo muestra los componentes en función del desglose de estadísticas. Si los nombres de archivo son muy largos y no caben en el panel izquierdo, puede hacer clic en el divisor que está entre el panel y el gráfico y arrastrarlo para ampliar el panel izquierdo.

  1. Cree una hoja de trabajo como se describe en Creación de una hoja de trabajo (BUI).
  2. Haga clic en el ícono de agregación image:Ícono que indica que es posible agregar un elemento y seleccione una estadística desglosada por nombre de archivo.

    No todas las estadísticas se pueden desglosar por nombre de archivo. Las siguientes estadísticas se pueden desglosar por nombre de archivo:

    • CACHE > ARC accesses (CACHÉ > Accesos a ARC)

    • CACHE > L2ARC accesses (CACHÉ > Accesos a L2ARC)

    • DATA MOVEMENT > Shadow migration bytes (MOVIMIENTO DE DATOS > Bytes de migración shadow)

    • DATA MOVEMENT > Shadow migration ops (MOVIMIENTO DE DATOS > Opciones de migración shadow)

    • DATA MOVEMENT > Shadow migration requests (MOVIMIENTO DE DATOS > Solicitudes de migración shadow)

    • PROTOCOL > FTP bytes (PROTOCOLO > Bytes de FTP)

    • PROTOCOL > HTTP/WebDAV requests (PROTOCOLO > Solicitudes de HTTP/WebDAV)

    • PROTOCOL > NDMP bytes (PROTOCOLO > Bytes de NDMP)

    • PROTOCOL > NDMP operations (PROTOCOLO > Operaciones de NDMP)

    • PROTOCOL > NFSv2 bytes (PROTOCOLO > Bytes de NFSv2)

    • PROTOCOL > NFSv2 operations (PROTOCOLO > Operaciones de NFSv2)

    • PROTOCOL > NFSv3 bytes (PROTOCOLO > Bytes de NFSv3)

    • PROTOCOL > NFSv3 operations (PROTOCOLO > Operaciones de NFSv3)

    • PROTOCOL > NFSv4 bytes (PROTOCOLO > Bytes de NFSv4)

    • PROTOCOL > NFSv4 operations (PROTOCOLO > Operaciones de NFSv4)

    • PROTOCOL > NFSv4.1 bytes (PROTOCOLO > Bytes de NFSv4.1)

    • PROTOCOL > NFSv4.1 operations (PROTOCOLO > Operaciones de NFSv4.1)

    • PROTOCOL > SFTP bytes (PROTOCOLO > Bytes de SFTP)

    • PROTOCOL > SMB operations (PROTOCOLO > Operaciones de SMB)

    • PROTOCOL > SMB2 operations (PROTOCOLO > Operaciones de SMB2)

  3. Haga clic en Show hierarchy (Mostrar jerarquía) a la izquierda de la estadística.
  4. Para actualizar el gráfico circular y la vista de árbol, haga clic en Refresh hierarchy (Refrescar jerarquía).
  5. Haga clic en el ícono para salir image:Ícono que indica que un juego de datos se puede eliminar , en la esquina superior derecha, y cierre el desglose jerárquico.

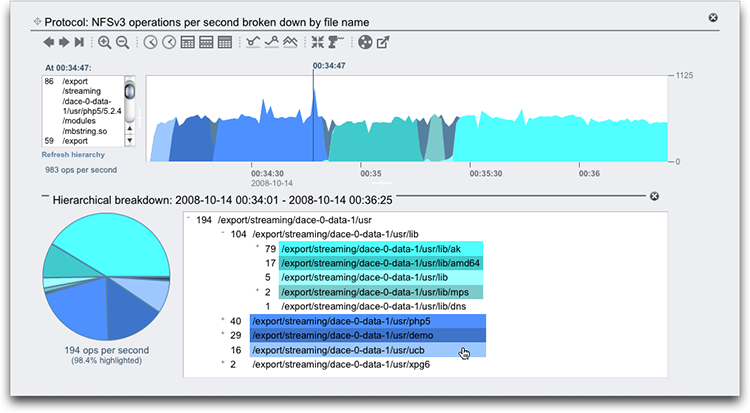

    image:Gráfico en el que se muestra el desglose jerárquico
