SPARC T8-2 サーバー設置ガイド

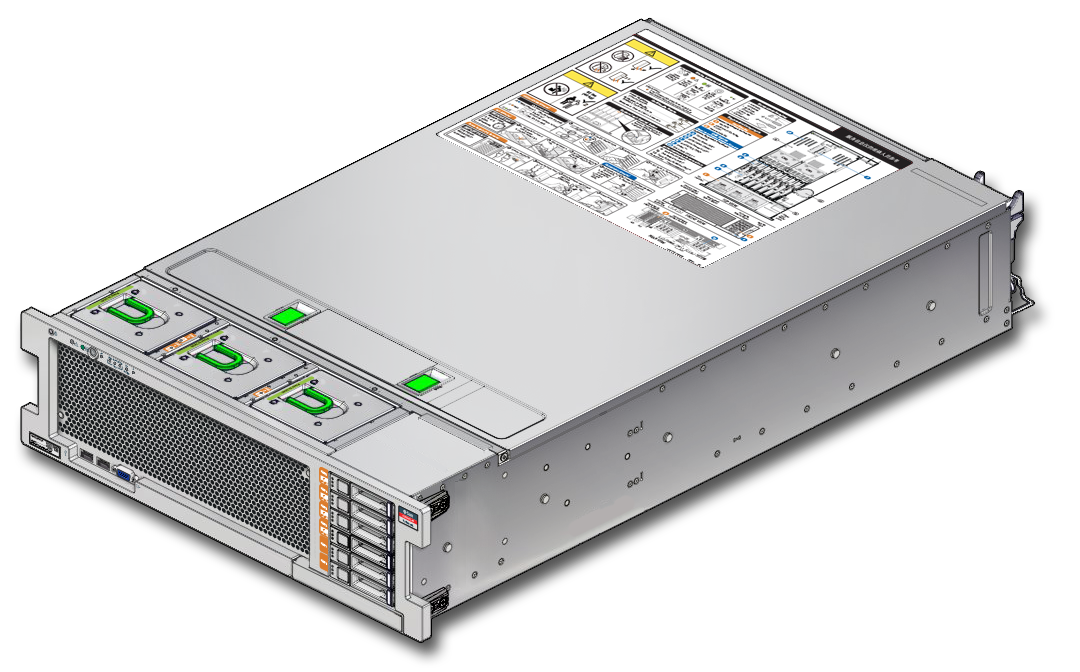

サーバーの概要

このトピックでは、サーバーの主要なコンポーネントおよび機能の概要を説明します。

コンポーネント 説明 シャーシ ラックマウント可能なサーバー。 CPU マザーボード構成部品には 2 つの M8 プロセッサが搭載されています。 メモリー 8 つのメモリーライザーモジュールがサポートされています。 それぞれのライザーモジュールが 4 つの DIMM をサポートし、合計で 32 の DIMM がサポートされます。 8 つのライザーモジュールに 64G バイトの DIMM を上限まで取り付けたサーバーは、最大 2T バイトのシステムメモリーをサポートします。 I/O 拡張 8 つの PCIe Gen3 スロット。すべてのスロットが x8 PCIe カードをサポートしており、4 つのスロットで x16 PCIe カードをサポートします。 ストレージデバイス 内蔵ストレージの場合、サーバーは次を提供します。 フロントパネルから接続できる 2.5 インチドライブベイ (6 個)。 マザーボード上のメモリーライザーモジュールの下に取り付けられる、eUSB モジュール (1 個)。 USB ポート 外部 USB 3.0 ポート x 2 (背面パネル)。 外部 USB 2.0 ポート x 2 (フロントパネル)。 ビデオポート 高密度 HD-15 ビデオポート x 2 (前面 x 1、背面 x 1)。 Ethernet ポート 10GbE 100M ビット/秒、1G ビット/秒、10G ビット/秒、RJ-45 ベースのポート x 4 (背面パネル)。 電源装置 ホットスワップ可能な AC 2000W x 2 (N+1)。 冷却ファン シャーシ前面にある 3 つのホットスワップ可能な冗長ファンモジュール (トップローディング)。冗長ファンは各電源装置にあります。 SP Oracle Integrated Lights Out Manager (Oracle ILOM)。
