SPARC T8-2 サーバー設置ガイド

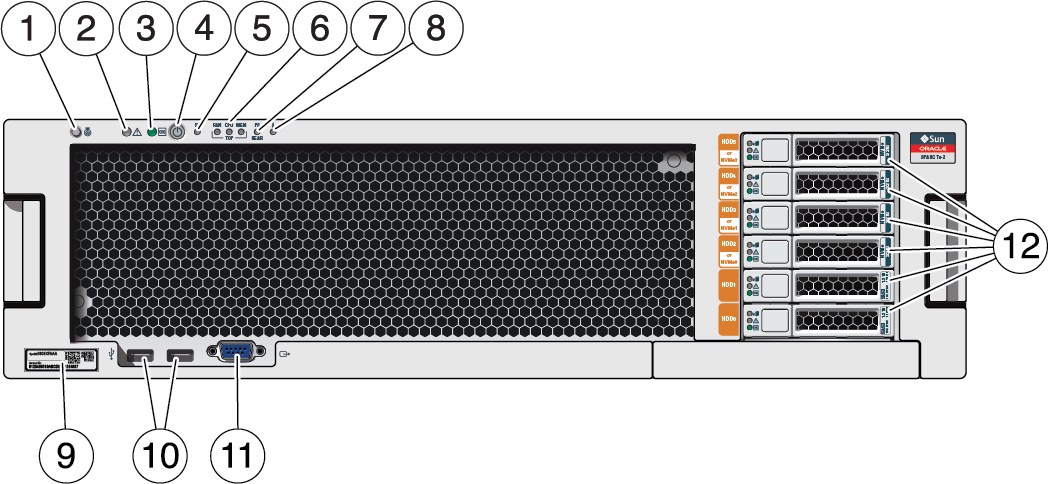

フロントパネルのコンポーネント

番号 説明 番号 説明 1 システムサーバー位置インジケータおよびボタン (白色) 7 サーバー電源装置 (PS) 障害 LED (オレンジ色) 2 システム障害 (保守要求) LED (オレンジ色) 8 サーバー温度超過 LED (オレンジ色) 3 システム OK インジケータ (緑色) 9 シリアル番号/RFID タグ 4 電源ボタン 10 USB 2.0 コネクタ (2) 5 SP OK インジケータ (緑色) 11 HD-15 ビデオコネクタ 6 保守要求 LED: ファンモジュール (FAN) プロセッサ (CPU) メモリー (オレンジ色) 12 ドライブ (上から下): HDD ドライブ 5/NVMe 3 HDD ドライブ 4/NVMe 2 HDD ドライブ 3/NVMe 1 HDD ドライブ 2/NVMe 0 HDD ドライブ 1 HDD ドライブ 0
