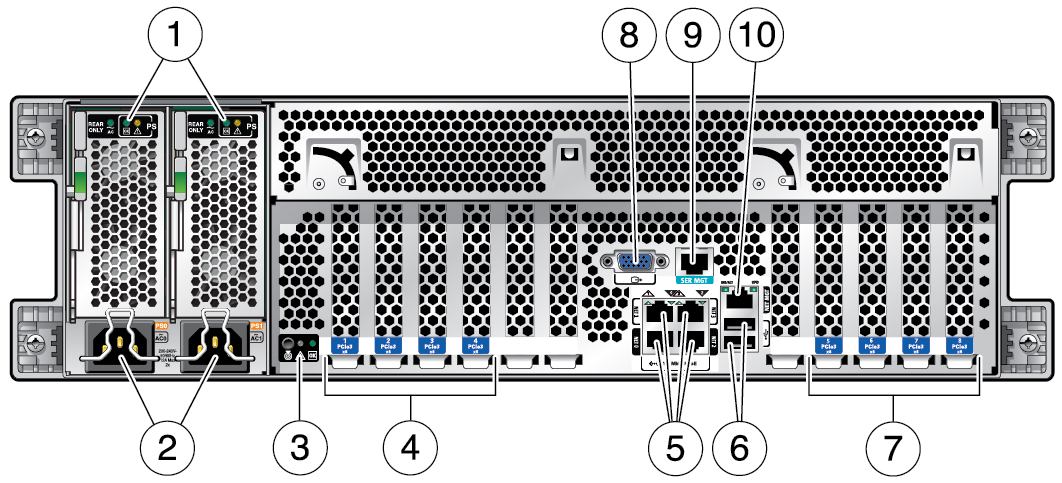

背面パネルのコンポーネント
注 - サーバーへのケーブルの接続は、適切な順序で実施する必要があります。電源コードは、データケーブルをすべて接続するまでは接続しないでください。
|
|
|
|
1 |
電源ユニット 0 および 1 (左から右) のステータスインジケータ LED:
-
PS AC OK LED
-
DC OK (緑色)
保守要求 (オレンジ色) |
6 |
USB 3.0 コネクタ (2) |
2 |
電源ユニット 0 および 1 (左から右) の AC 電源差し込み口 |
7 |
PCIe スロット 5 – 8 |
3 |
システムステータス LED:
-
システムサーバー位置インジケータ (白色)
注意 (オレンジ色) -
システム OK (緑色)
|
8 |
HD-15 ビデオコネクタ |
4 |
PCIe スロット 1 – 4 |
9 |
SP SER MGT RJ-45 シリアルポート |
5 |
ネットワーク 10GbE 100M ビット/秒、1G ビット/秒、10G ビット/秒ポート: NET0 – NET3 |
10 |
SP NET MGT RJ-45 ネットワークポート |
|
