SER MGT ケーブルを接続する
SP シリアル管理ポートには、SER MGT というラベルが付いています。サーバー管理には SP SER MGT ポートのみを使用します。このポートは、SP と端末またはコンピュータとのデフォルトの接続です。
 | 注意 - このポートにモデムを接続しないでください。 |

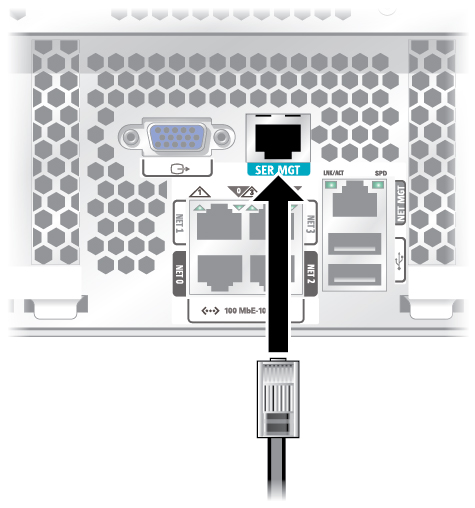

- RJ-45 ケーブル (カテゴリ 5 またはそれ以上) を SER MGT から端末デバイスに接続します。
送受信の信号がクロスされる、ヌルモデム構成用に設定された RJ-45 ケーブルを使用します。標準の RJ-45 ケーブルとともにクロスオーバーアダプタを使用すると、必要なヌルモデム構成を実現できます。RJ-45 クロスのピン配列を参照してください。
注 - 1 GbE のネットワーク速度を実現するには、1000BASE-T ネットワークをサポートするカテゴリ 6 (またはそれ以上) のケーブルとネットワークデバイスを使用します。
