Preparación del CMA para la instalación

Idioma:

Siga este procedimiento para preparar el CMA opcional para la instalación en la parte posterior del servidor.

Instale el servidor en el bastidor antes de conectar el CMA.
Consulte Instalación del servidor en los conjuntos de guías deslizantes.

Desembale el CMA.

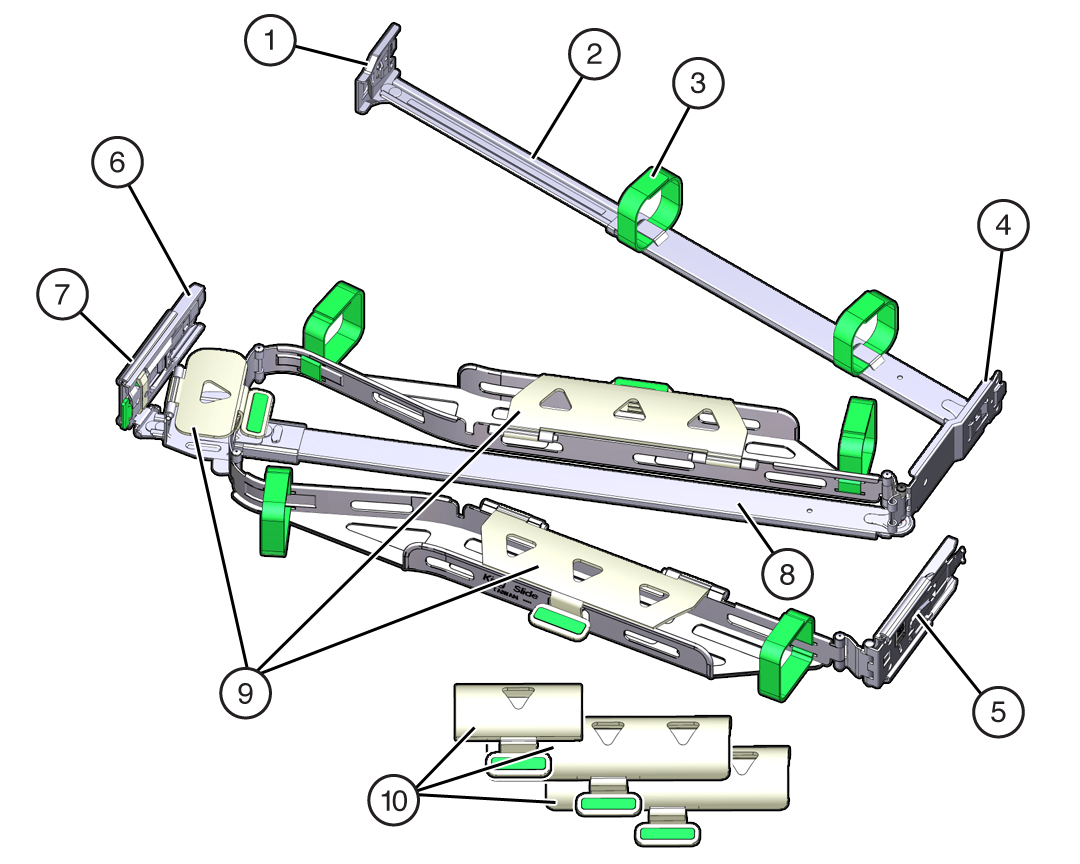

En la siguiente figura, se muestran los componentes del CMA.

N.°	Descripción
1	Conector A
2	Barra deslizante frontal
3	Correas de velcro (6)
4	Conector B
5	Conector C
6	Conector D
7	Soporte de ajuste de la guía deslizante (utilizado con el conector D)
8	Barra deslizante posterior
9	Cubiertas de cables planas (no usadas con SPARC T8-1)
10	Cubiertas de cables redondas

Asegúrese de que en el CMA estén instaladas las cubiertas de cables correctas para el servidor.
Este servidor utiliza cubiertas de cables redondas.

Notas - El CMA viene con tres cubiertas de cables planas instaladas. Antes de instalar el CMA, debe reemplazar las cubiertas de cables planas por las cubiertas de cables redondas. Si las cubiertas de cables redondas ya están en el CMA, omita el siguiente paso.

(Si es necesario) Extraiga las cubiertas de cables planas e instale las cubiertas de cables redondas.
Para extraer las cubiertas de cables planas e instalar las cubiertas de cables redondas, siga estos pasos para cada cubierta de cable:

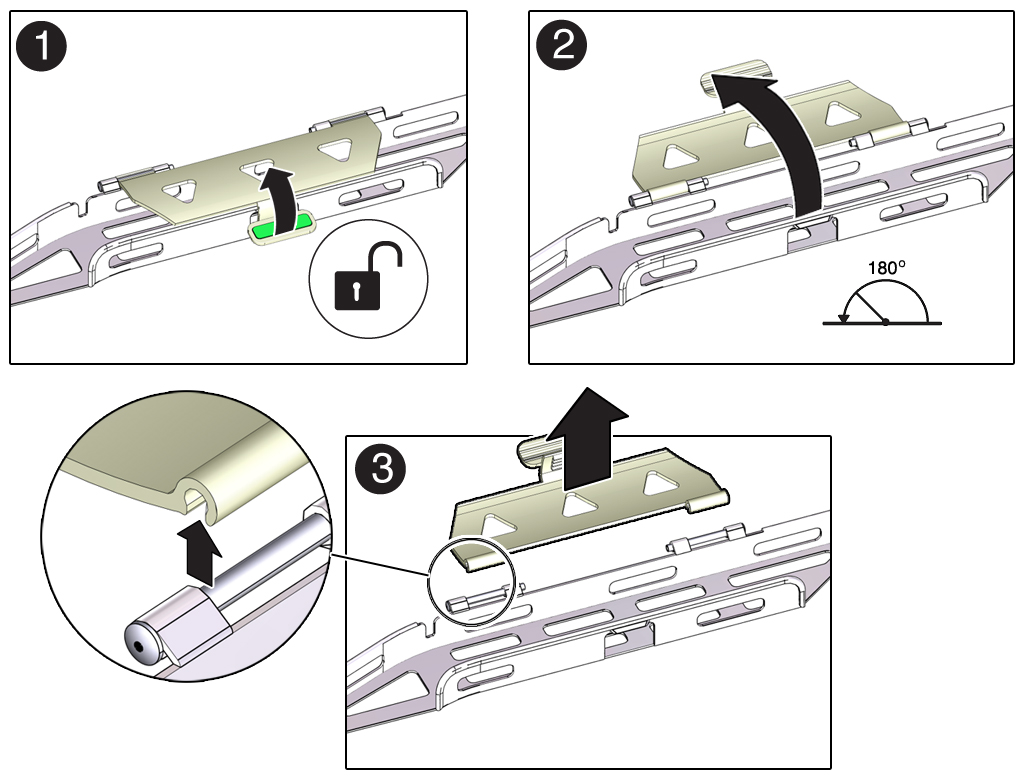

1. Levante el tirador de la cubierta del cable (el tirador se muestra en verde) y abra la cubierta 180º hasta la posición horizontal (paneles 1 y 2).
  Notas - El CMA tiene dos juegos de tres cubiertas de cables, dos con dos bisagras (una de las cuales se muestra en las siguientes figuras) y una con una bisagra.
2. Empuje hacia arriba el borde externo de cada conector de bisagra hasta que se salga de la bisagra (panel 3).
3. De a una por vez, coloque cada cubierta de cable redonda horizontalmente sobre las bisagras y alinee los conectores de bisagra con las bisagras.
4. Con el pulgar, aplique presión en cada conector de bisagra para sujetarlo en su lugar.
5. Deje que las cubiertas de cables cuelguen y presione el tirador de la cubierta del cable para cerrarlo.

Asegúrese de que las seis correas de velcro estén roscadas en el CMA, como se muestra en el Step 2.
Notas - Asegúrese de que las dos correas de velcro ubicadas en la barra deslizante frontal estén roscadas por la abertura en la parte superior de la barra deslizante, como se muestra en el Step 2. Esto evita que las correas de velcro interfieran en la expansión y contracción de la barra deslizante cuando el servidor se extrae del rack y se vuelve a colocar en él.
