Conexión de cables
-

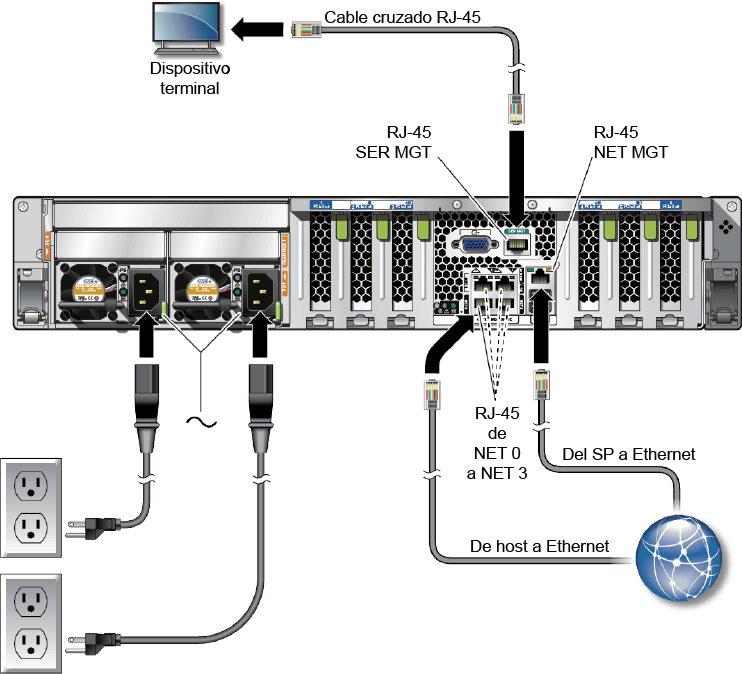

Conecte un cable RJ-45 de categoría 5 (o superior) del puerto SER MGT a un dispositivo de terminal.
Precaución - No conecte un módem a este puerto.
El puerto de gestión serie del SP está etiquetado como SER MGT. Utilice el puerto SER MGT solo para la gestión de servidores. Este puerto es la conexión predeterminada entre el SP y un terminal o un equipo.
Al conectar un cable DB-9, use un adaptador para realizar los cruces necesarios de cada conector.
-
Configure un terminal o un emulador de terminal con los siguientes valores:
-
9600 baudios
-
8 bits
-
Sin paridad
-
1 bit de parada
-
Sin establecimiento de comunicación
Se requiere una configuración de módem nulo, es decir, que las señales de transmisión y recepción están invertidas (cruzadas) para las comunicaciones de DTE a DTE. Puede utilizar los adaptadores cruzados RJ-45 suministrados con un cable RJ-45 estándar para lograr la configuración de módem nulo.
Notas - Si enciende el servidor por primera vez y no ha conectado el terminal o el emulador de terminal (PC o estación de trabajo) al puerto SER MGT del SP, no podrá ver los mensajes del sistema. -
-
Configure un terminal o un emulador de terminal con los siguientes valores:
-
Conecte un cable RJ-45 de categoría 5 (o superior) del puerto NET MGT al conmutador o el concentrador de red.
El puerto de gestión de red del SP está etiquetado como NET MGT. Después de la configuración inicial del servidor, puede conectarse al SP a través de una red Ethernet con este puerto NET MGT.
Si la red utiliza un servidor DHCP para asignar direcciones IP, el servidor DHCP asigna una dirección IP a este puerto NET MGT. Con esta dirección IP, puede conectarse al SP utilizando una conexión SSH. Si la red no utiliza DHCP, no se podrá acceder a este puerto NET MGT hasta haber configurado los valores de red mediante el puerto SER MGT. Para obtener instrucciones, consulte Asignación de una dirección IP estática al puerto NET MGT.
-
Conecte cables de categoría 5 (o superior) del conmutador o el concentrador de red al resto de los puertos Ethernet (NET 0, NET 1, NET 2, NET 3) en la parte posterior del chasis, según sea necesario.
El servidor tiene cuatro conectores de red Gigabit Ethernet etiquetados como NET0, NET1, NET2 y NET3. Utilice estos puertos para conectar el servidor a la red. Las interfaces Ethernet funcionan a 100 Mbps, 1000 Mbps y 10.000 Mbps. Consulte Identificación de puertos.
Notas - La función de gestión de banda lateral de Oracle ILOM permite acceder al SP utilizando uno de estos puertos Ethernet. Consulte la sección Conexión de gestión de red de banda lateral de la Guía del administrador para configuración y mantenimiento de Oracle ILOM.
Notas - Para alcanzar velocidades de red de 1 GbE, use cables de categoría 6 (o superior) y dispositivos de red que admitan redes 1000BASE-T. -
Si su configuración de servidor incluye tarjetas PCIe opcionales, conecte los cables de E/S adecuados a sus conectores.
Consulte la documentación de la tarjeta PCIe para obtener instrucciones específicas.
-
Tienda los cables de alimentación desde las fuentes de alimentación de CA separadas hasta el servidor y, luego, conecte los cables de alimentación a las fuentes de alimentación.
Cuando se conectan los cables de alimentación, se inicializa el procesador de servicio y se encienden los LED de la fuente de alimentación. Transcurridos unos minutos, la petición de datos de acceso al SP aparece en el dispositivo terminal. En ese momento, el host no se inicializa ni se enciende.
Precaución - No conecte los cables de alimentación a las fuentes de alimentación hasta haber conectado el servidor a un terminal serie o a un emulador de terminal (PC o estación de trabajo). El servidor entra en modo de espera al utilizar un cable de alimentación para conectar la fuente de alimentación a una fuente de alimentación externa. Es posible que se pierdan los mensajes del sistema una vez que transcurran 60 segundos si no se conecta un terminal o un emulador de terminal al puerto SER MGT antes de que se aplique la energía.
Notas - Oracle ILOM indicará un fallo si ambas fuentes de alimentación no están conectadas por cable al mismo tiempo, ya que será una condición no redundante. No se preocupe por este fallo en este caso.
